硫磺包装仓库电气施工方案资料

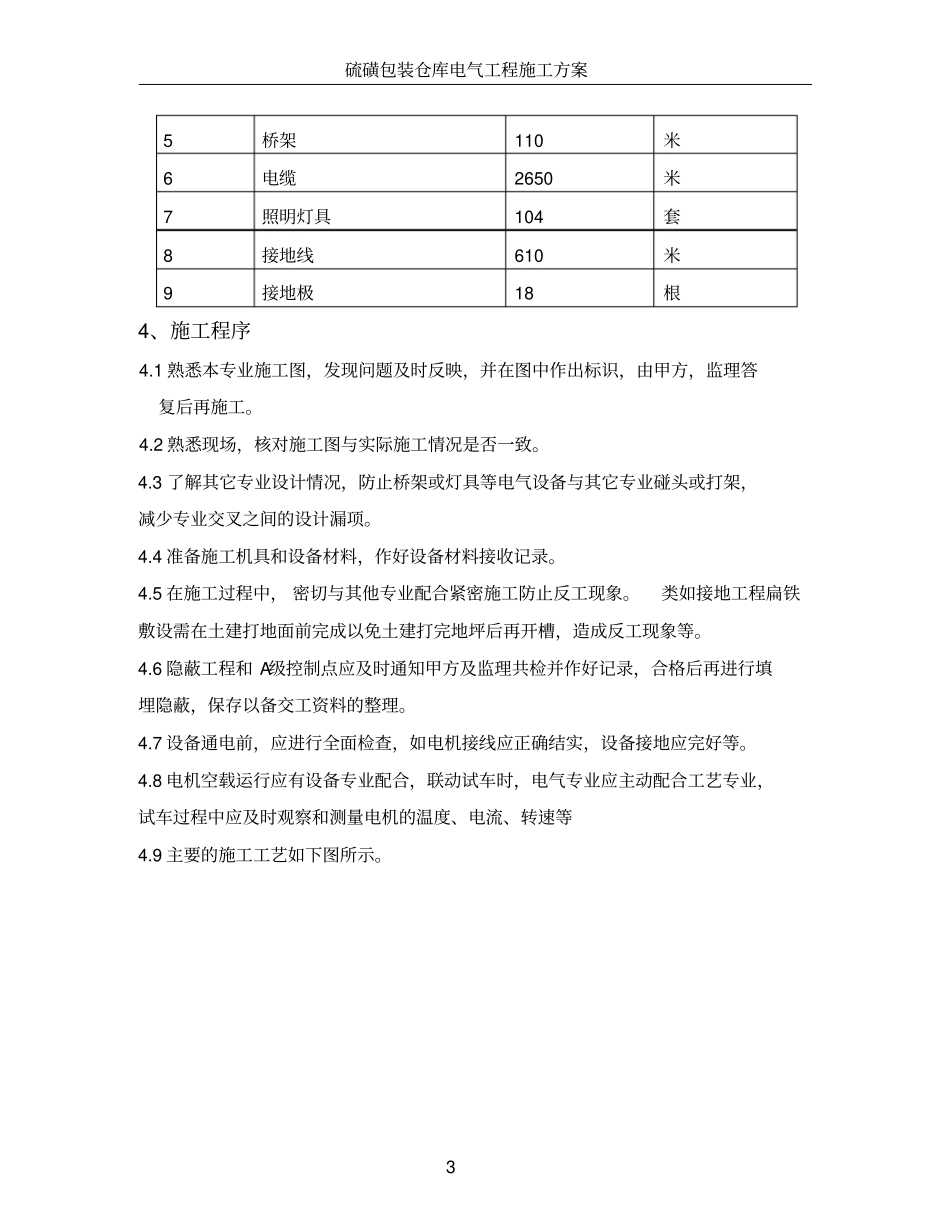

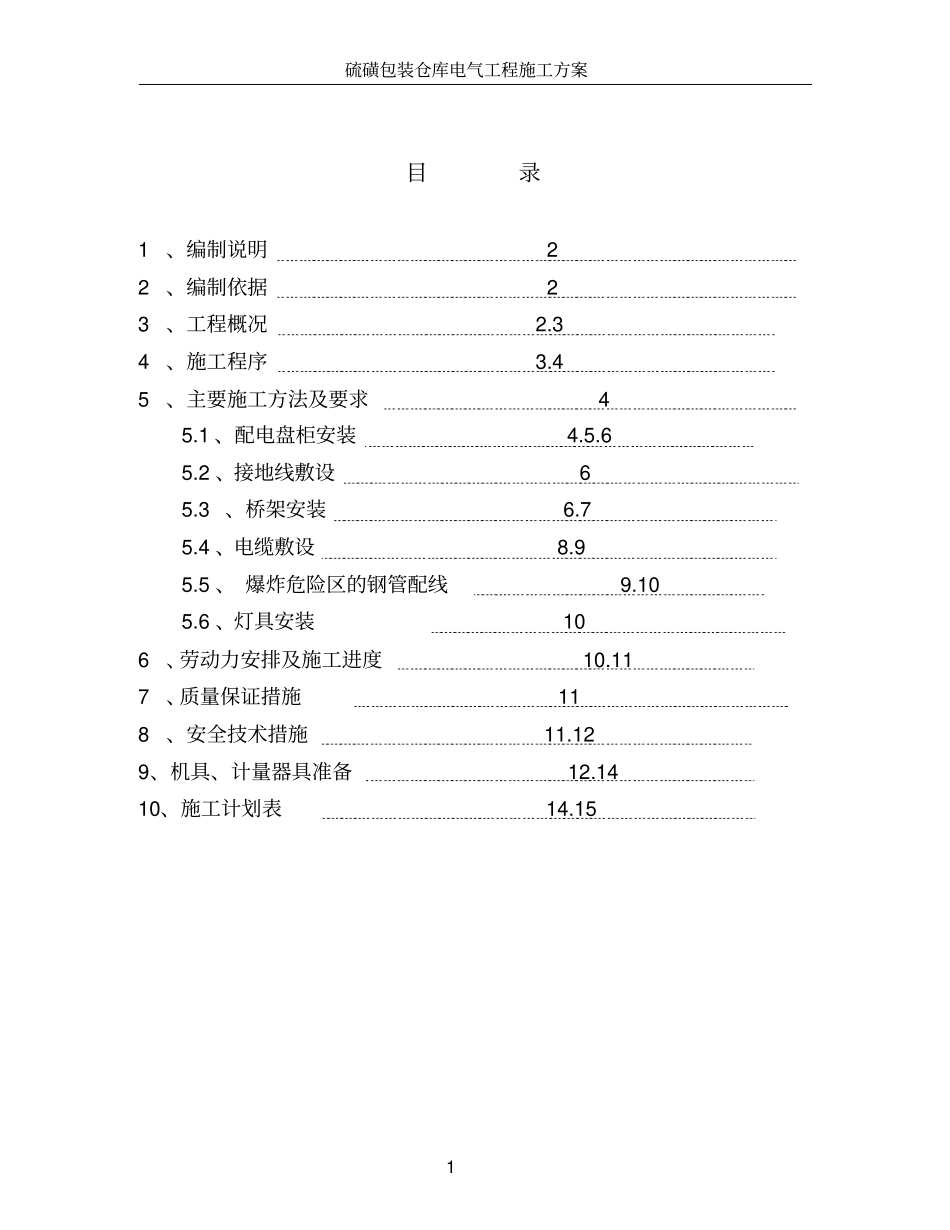

硫磺包装仓库电气工程施工方案1 目录1、编制说明 2 2、编制依据 2 3、工程概况 2.3 4、施工程序 3.4 5、主要施工方法及要求 4 5.1 、配电盘柜安装 4.5.6 5.2 、接地线敷设 6 5.3 、桥架安装 6.7 5.4 、电缆敷设 8.9 5.5 、 爆炸危险区的钢管配线 9.10 5.6 、灯具安装 10 6、劳动力安排及施工进度 10.117、质量保证措施 118、安全技术措施 11.129、机具、计量器具准备 12.1410、施工计划表 14.15硫磺包装仓库电气工程施工方案2 1、编制说明本方案适用于宁夏宝丰能源集团有限公司焦化废气回收综合利用制烯烃项目，硫磺包装仓库电气安装工程。 依据图纸设计要求及设计变更单, 结合我公司承建的化工工程的施工经验和施工规范进行编制。施工中如有不符合实际情况时，将以技术交底形式调整完善。为了确保施工安装进度、质量和安全目标按合同约定顺利完成，在编制中力求着眼于实际，服务于现场。2、编制依据2.1 天辰工程有限公司设计的硫磺包装仓库施工蓝图。2.2 《电气装置安装工程电缆线路施工及验收规范》GB50168-92。2.3 《电气装置安装工程接地装置施工及验收规范》GB5-169-92。2.4 《 电 气 装 置 安 装 工 程 盘 、 柜 及 二 次 回 路 接 线 施 工 及 验 收 规 范 》GB50171-92。2.5 《电气装置安装工程爆炸和火灾危险环境电气装置施工及验收规范》GB50257-96 2.7 《建筑电气工程施工质量验收规范》GB GB50303-2002 3、工程概况硫磺包装仓库电气安装工程， 电气施工内容包含照明、 动力和防雷接地三部分。其主电源引自净化变电所，用电设备电源引自本工段低压配电室。本区域属于防爆 1区和 2区，电气设备选用隔爆型 （dllCT4) 其材料选择按照防爆要求选型。本工段主要实物罗列如下：主要实物量序号名称数量单位1 低压柜3 台2 配电箱7 台3 成套设备2 套4 电气配管1747 米硫磺包装仓库电气工程施工方案3 5 桥架110 米6 电缆2650 米7 照明灯具104 套8 接地线610 米9 接地极18 根4、施工程序4.1 熟悉本专业施工图，发现问题及时反映，并在图中作出标识，由甲方，监理答复后再施工。4.2 熟悉现场，核对施工图与实际施工情况是否一致。4.3 了解其它专业设计情况，防止桥架或灯具等电气设备与其它专业碰头或打架，减少专业交叉之间的设计漏项。4.4 准备施工机具和设备材料，作好设备材料接收记录。4.5 在施工过程中， 密切与其他专业配合紧密施...
