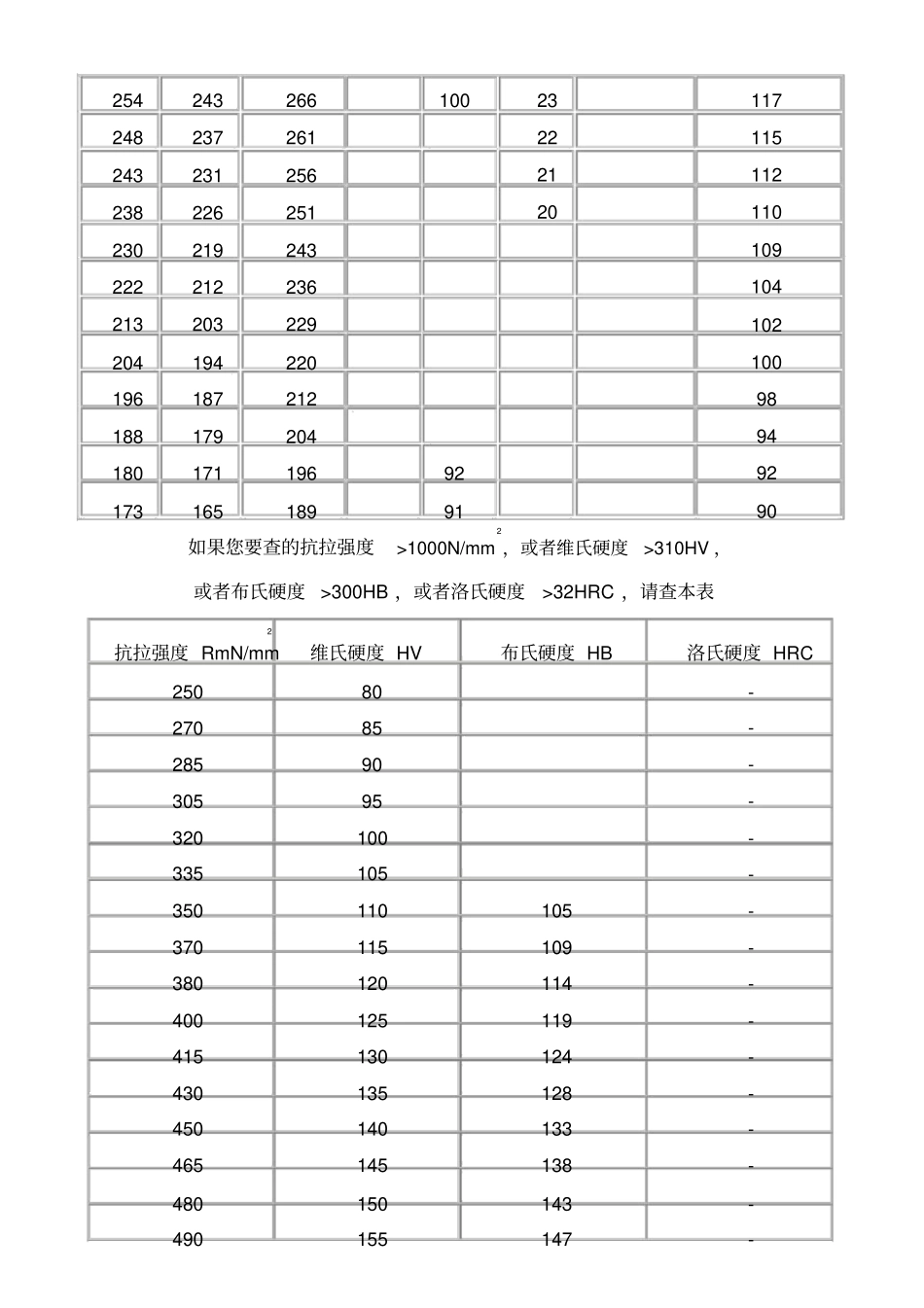

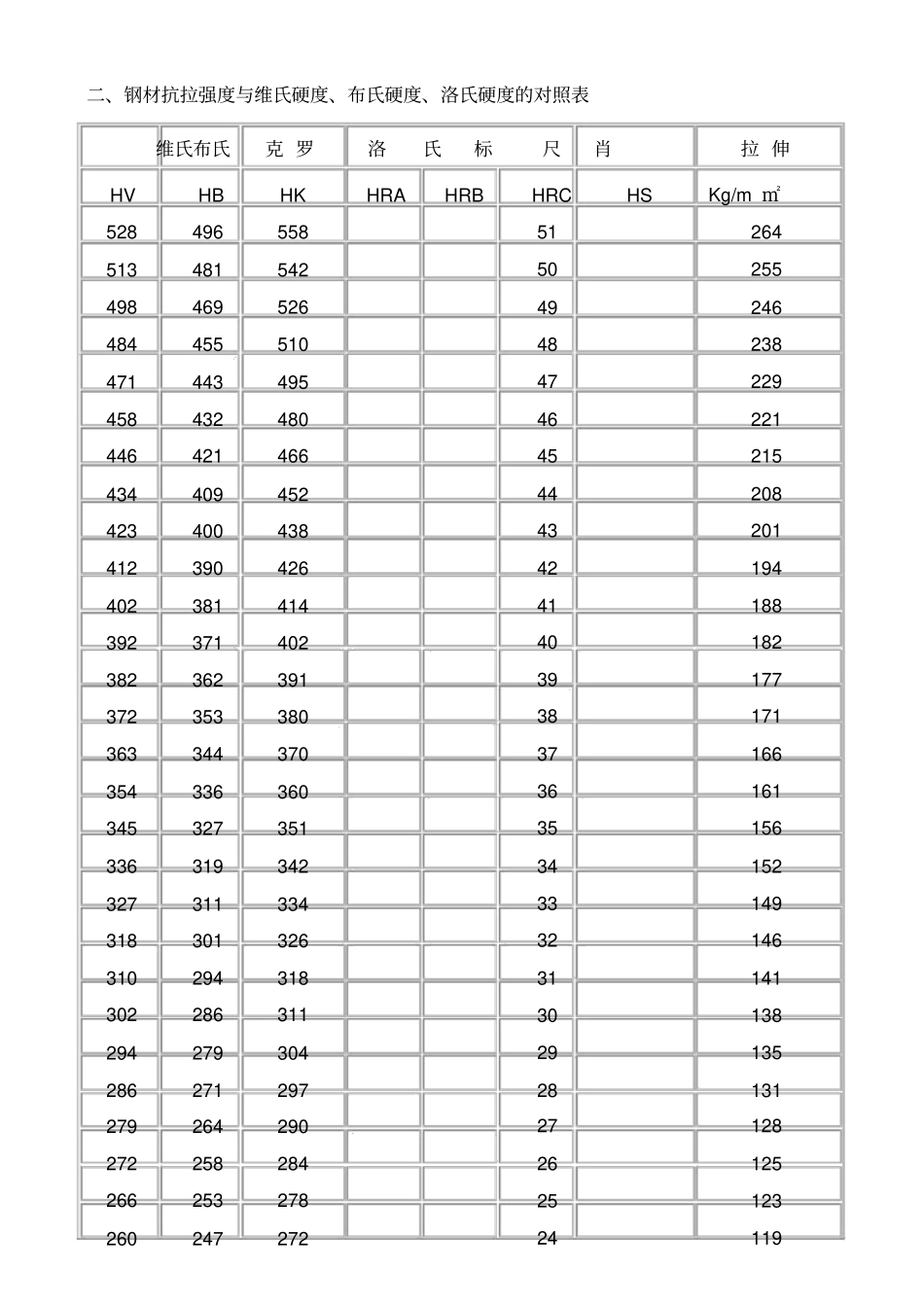

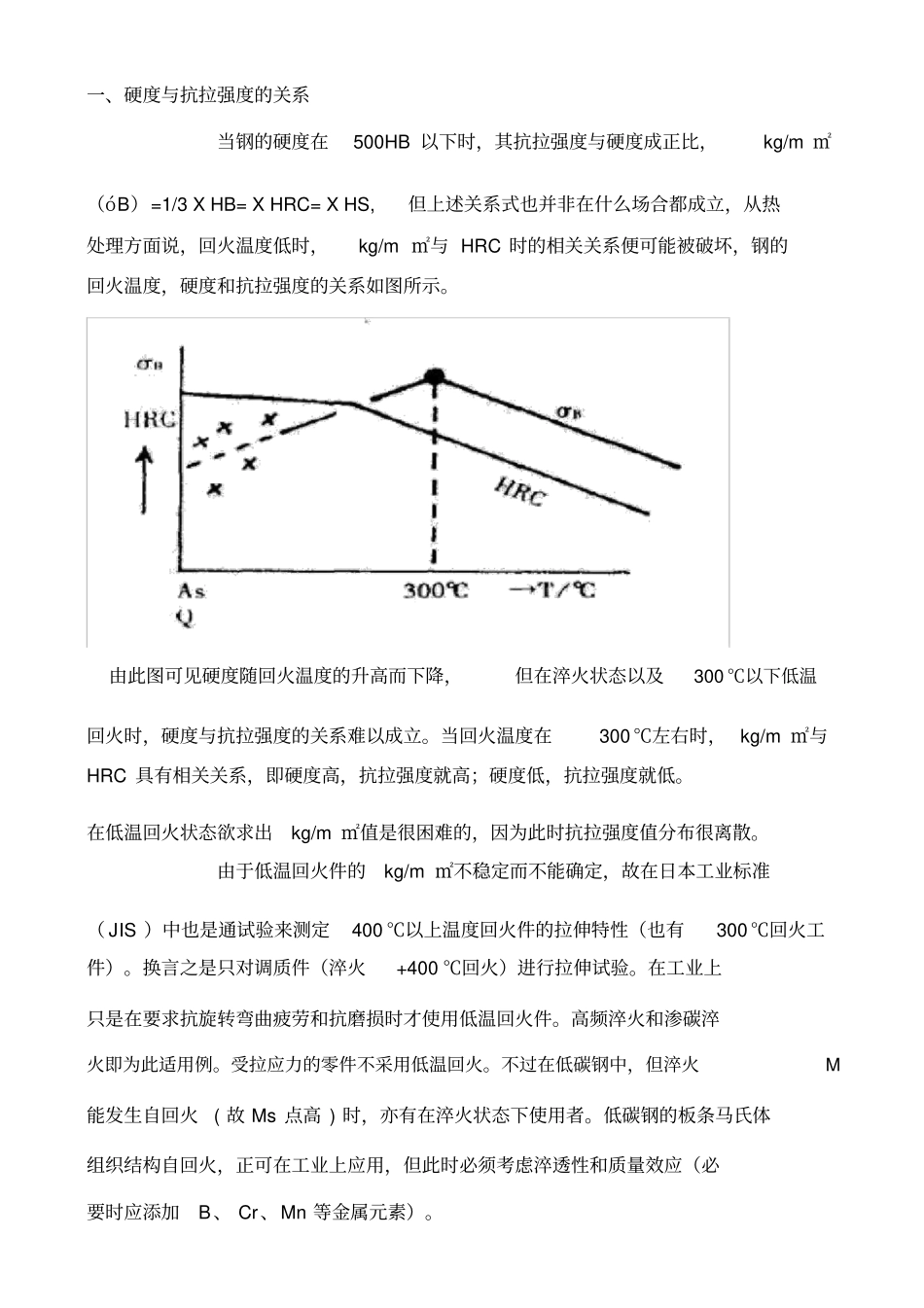

一、硬度与抗拉强度的关系当钢的硬度在500HB 以下时，其抗拉强度与硬度成正比，kg/m ㎡（óB）=1/3 X HB= X HRC= X HS, 但上述关系式也并非在什么场合都成立，从热处理方面说，回火温度低时，kg/m ㎡与 HRC 时的相关关系便可能被破坏，钢的回火温度，硬度和抗拉强度的关系如图所示。由此图可见硬度随回火温度的升高而下降，但在淬火状态以及300 ℃以下低温回火时，硬度与抗拉强度的关系难以成立。当回火温度在 300 ℃左右时， kg/m ㎡与HRC 具有相关关系，即硬度高，抗拉强度就高；硬度低，抗拉强度就低。在低温回火状态欲求出kg/m ㎡值是很困难的，因为此时抗拉强度值分布很离散。由于低温回火件的 kg/m ㎡不稳定而不能确定，故在日本工业标准（ JIS ）中也是通试验来测定 400 ℃以上温度回火件的拉伸特性（也有 300 ℃回火工件）。换言之是只对调质件（淬火 +400 ℃回火）进行拉伸试验。在工业上只是在要求抗旋转弯曲疲劳和抗磨损时才使用低温回火件。高频淬火和渗碳淬火即为此适用例。受拉应力的零件不采用低温回火。不过在低碳钢中，但淬火M 能发生自回火 ( 故 Ms 点高 ) 时，亦有在淬火状态下使用者。低碳钢的板条马氏体组织结构自回火，正可在工业上应用，但此时必须考虑淬透性和质量效应（必要时应添加 B、 Cr、Mn 等金属元素）。二、钢材抗拉强度与维氏硬度、布氏硬度、洛氏硬度的对照表维氏布氏克 罗洛氏标尺肖拉 伸HV HB HK HRA HRB HRC HS Kg/m ㎡528 496 558 51 264 513 481 542 50 255 498 469 526 49 246 484 455 510 48 238 471 443 495 47 229 458 432 480 46 221 446 421 466 45 215 434 409 452 44 208 423 400 438 43 201 412 390 426 42 194 402 381 414 41 188 392 371 402 40 182 382 362 391 39 177 372 353 380 38 171 363 344 370 37 166 354 336 360 36 161 345 327 351 35 156 336 319 342 34 152 327 311 334 33 149 318 301 326 32 146 310 294 318 31 141 302 286 311 30 138 294 279 304 29 135 286 271 297 28 131 279 264 290 27 128 272 258 284 26 125 266 253 278 25 123 260 247 272 24 119 254 243 266 100 23 117 248 237 261 22 115 243 231 256 21 112 238 226 251 20 110 230 ...
