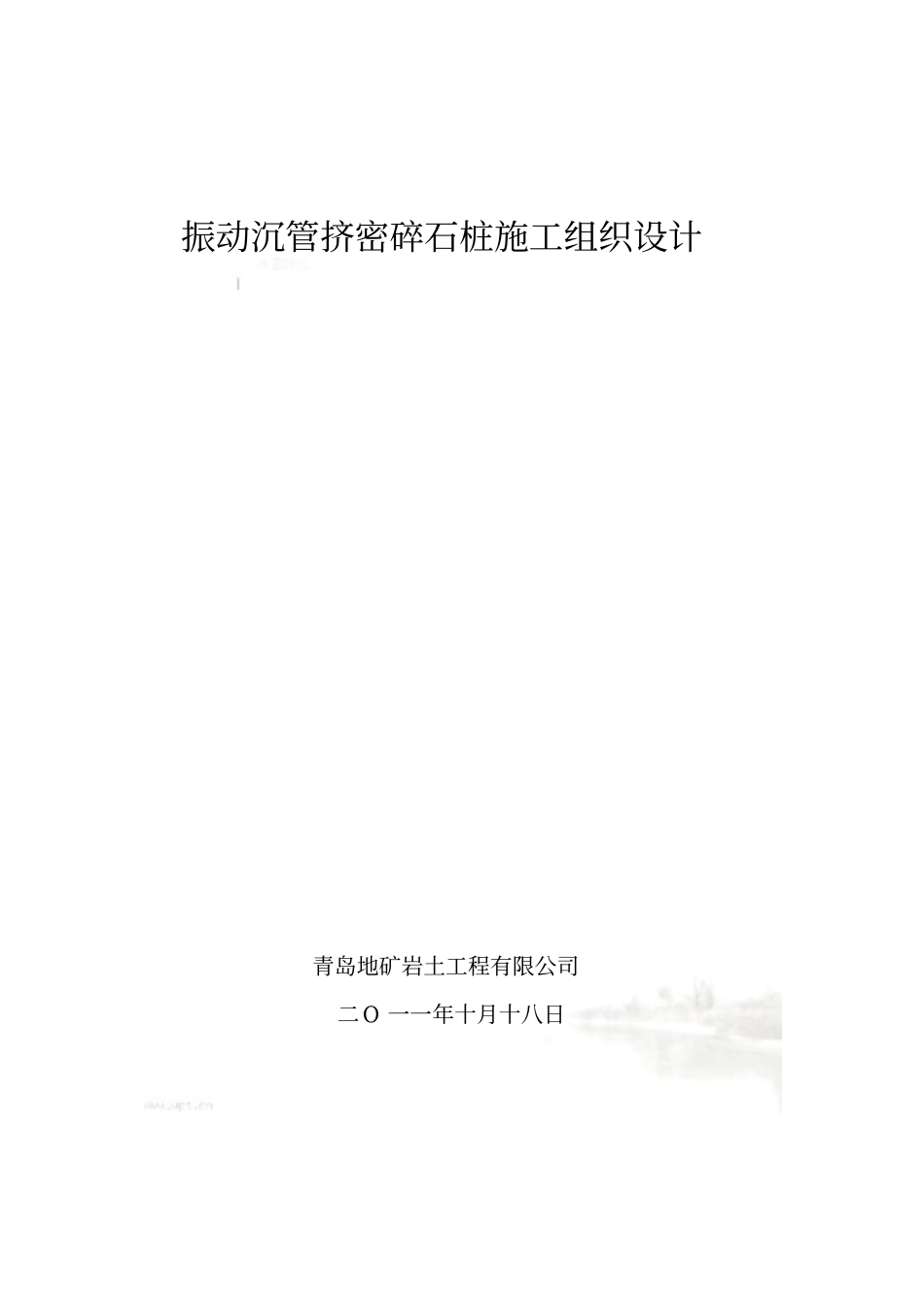

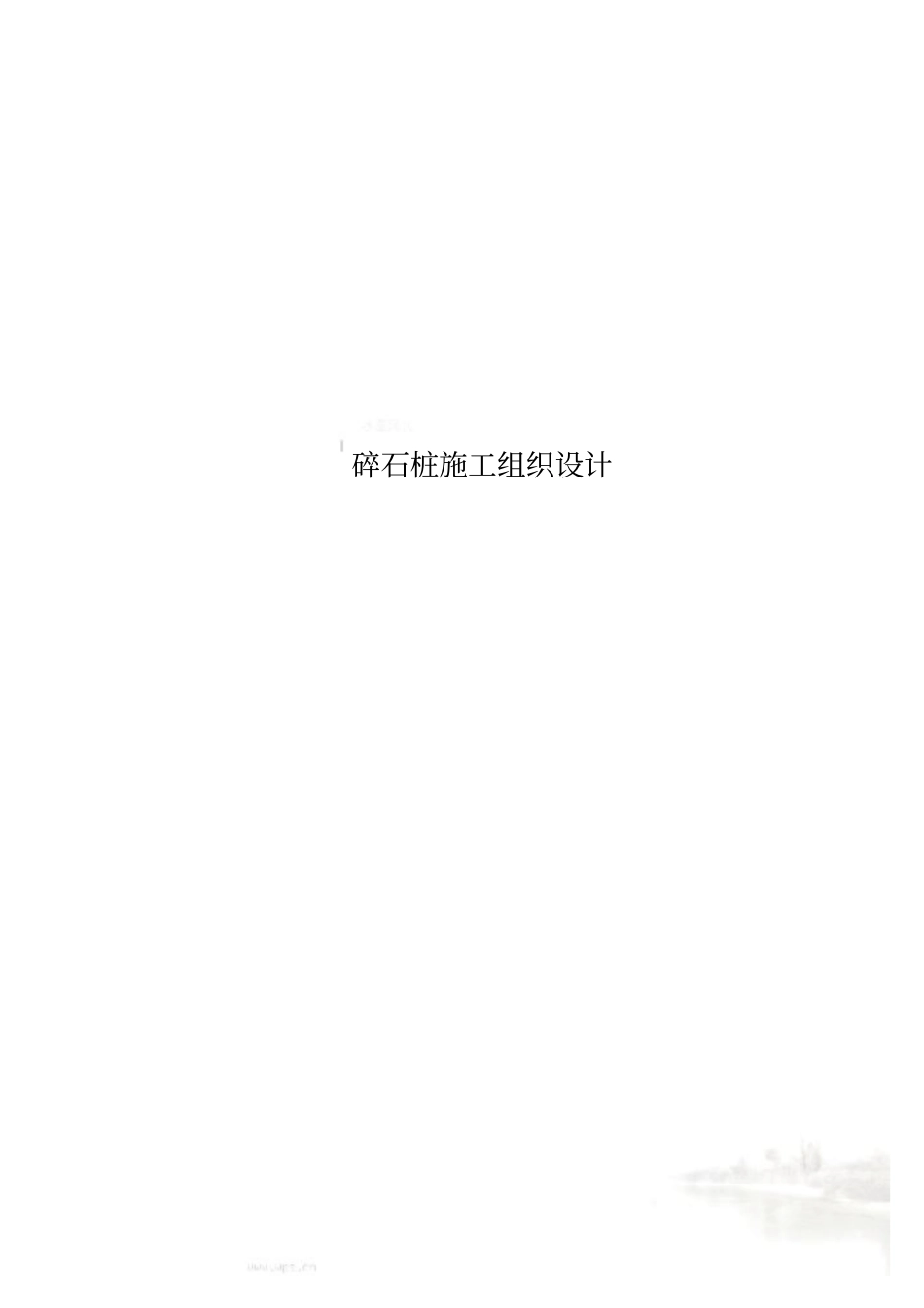

碎石桩施工组织设计振动沉管挤密碎石桩施工组织设计青岛地矿岩土工程有限公司二Ο 一一年十月十八日振动沉管挤密碎石桩施工组织设计施工单位：青岛地矿岩土工程有限公司编写人：审核：总工程师：提交单位：青岛地矿岩土工程有限公司提交时间：二 Ο 一一年十月十八日一、工程概况拟建工程由投资开发，位于，设计为，拟建场区内原始地质条件无法满足设计要求， 故采用振动沉管挤密碎石桩对地基进行加固处理。二、地质条件概况根据《岩土工程勘察报告》 ，拟建场区内地层由上至下可分5 层：第①层：厚度—m，平均m，承载力标准值 fk= KPa。第②层：厚度—m，平均m，承载力标准值 fk= KPa。第③层：厚度—m，平均m，承载力标准值 fk= KPa。第④层：厚度—m，平均m，承载力标准值 fk= KPa。第⑤层：厚度—m，平均m，承载力标准值 fk= KPa。第⑥层：厚度—m，平均m，承载力标准值 fk= KPa。《岩土工程勘察报告》 揭露第 ②层各种物理力学性质较差， 承载力较低，属于软弱地层，满足不了上部建筑的荷载需要，必须对原地基进行加固处理。三、施工工艺和技术要求根据《岩土工程勘察报告》及建设单位、设计单位要求，采用振动沉管挤密碎石桩进行地基处理。1、地基处理目的对软弱地层进行挤密加固处理，改善地层各种物理力学指标，提高地基土承载力； 振密坚硬地层的上部和部分软弱地层，使硬软两种地层的承载力和沉降量达到一致，保持地层的稳定性，减少沉降量。2、施工工艺使用振动沉管桩机， 采用振动沉管挤密碎石桩对地基进行加固处理。（1）采用平板活瓣桩尖，对软地层进行碎石挤密处理。沉管到底后，添加碎石，提管活瓣开启，碎石下落，提到一定高度，沉管继续复打挤密，多次添加碎石复打成桩， 使复合地基承载力达到KPa以上。（2）在额定电流的条件下，各桩的激振力加压力相同、贯入度相同，保持各种地层的桩顶受力平衡，复合地基承载力相同。（3）工艺流程详见工艺流程图。3、地基处理的技术要求（1）桩径：处理后桩径达到450-520 m m，部分软弱地段施工时应采取桩数加密措施。（2）布桩方式：要求基础下桩数均匀，按正三角形布置。（3）桩间距：桩间距L=1.1 m。（4）桩长、桩顶标高：为保证承载力达到设计要求，选第②层作为桩端持力层， 设计桩长-- m。以额定电流贯入度控制桩长，即二阵、2 分钟贯入度小于 40 m m。桩顶标高：碎石灌至地表，加压复打，以保证桩顶的密实度。桩顶标高m，详见碎石桩桩长设计图。在...
