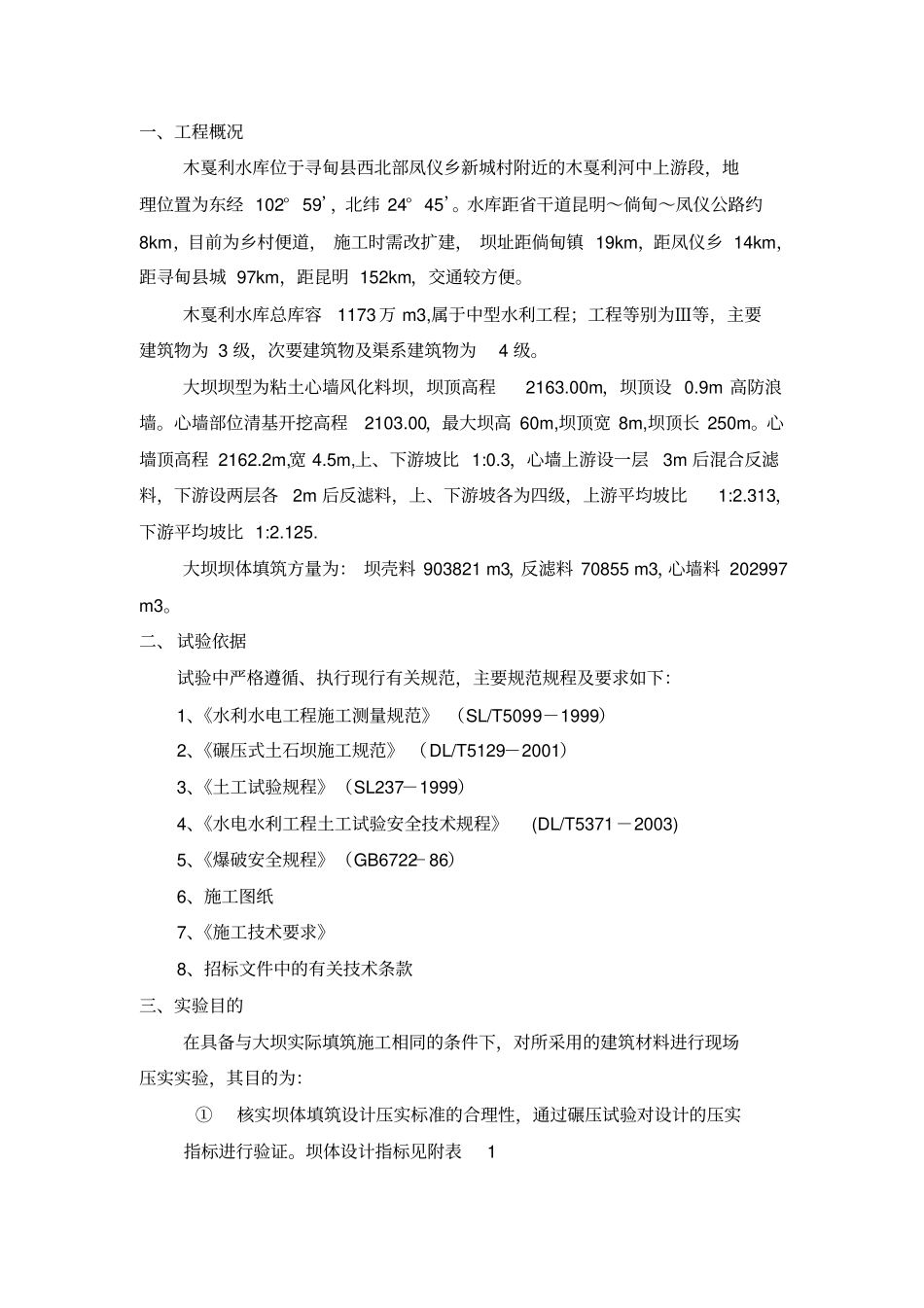

一、工程概况木戛利水库位于寻甸县西北部凤仪乡新城村附近的木戛利河中上游段，地理位置为东经 102° 59’，北纬 24° 45’。水库距省干道昆明～倘甸～凤仪公路约8km，目前为乡村便道， 施工时需改扩建， 坝址距倘甸镇 19km，距凤仪乡 14km，距寻甸县城 97km，距昆明 152km，交通较方便。木戛利水库总库容1173 万 m3,属于中型水利工程；工程等别为Ⅲ等，主要建筑物为 3 级，次要建筑物及渠系建筑物为4 级。大坝坝型为粘土心墙风化料坝，坝顶高程2163.00m，坝顶设 0.9m 高防浪墙。心墙部位清基开挖高程2103.00，最大坝高 60m,坝顶宽 8m,坝顶长 250m。心墙顶高程 2162.2m,宽 4.5m,上、下游坡比 1:0.3，心墙上游设一层3m 后混合反滤料，下游设两层各2m 后反滤料，上、下游坡各为四级，上游平均坡比1:2.313，下游平均坡比 1:2.125. 大坝坝体填筑方量为： 坝壳料 903821 m3，反滤料 70855 m3，心墙料 202997 m3。二、 试验依据试验中严格遵循、执行现行有关规范，主要规范规程及要求如下：1、《水利水电工程施工测量规范》 （SL/T5099－1999）2、《碾压式土石坝施工规范》 （DL/T5129－2001）3、《土工试验规程》（SL237－1999）4、《水电水利工程土工试验安全技术规程》(DL/T5371－2003) 5、《爆破安全规程》（GB6722－86）6、施工图纸7、《施工技术要求》8、招标文件中的有关技术条款三、实验目的在具备与大坝实际填筑施工相同的条件下，对所采用的建筑材料进行现场压实实验，其目的为：①核实坝体填筑设计压实标准的合理性，通过碾压试验对设计的压实指标进行验证。坝体设计指标见附表1 表 1 坝体设计指标防渗土料坝壳料反滤料实际干密度（ KN/m3）高液限粘土≥ 13.5 其他粘土≥ 13.9 ≥22.2 ≥20 压实度98% 含水率（ %）最优含水率的 -2 ～+3% 空隙率（ %）≤25 含泥量（ %）<3 渗透系数 (cm/s) ≤1×10-5>1×10-3>5.8 ×10-3相对密度≥0.8 超径含量（ %）≤50 碾压合格率（ %）≥90 ≥90 ≥90 ②确定压实机械的碾重，检验所选用的填筑压实机械的实用性及其性能的可靠性。③确定经济合理的压实遍数、加水量、行车速度等施工压实参数。④确定压实质量控制方法和检测方法，完善填筑工艺，制定坝料填筑施工方法及措施。⑤计算分析坝料的破碎、沉降率与碾重、碾压遍数的关系，分析比较各种填筑料碾压前后的级配变化。⑥进行渗透实验，以确定和控制填筑料的渗透性指标。⑦提前为大坝...
