示值误差检定方法

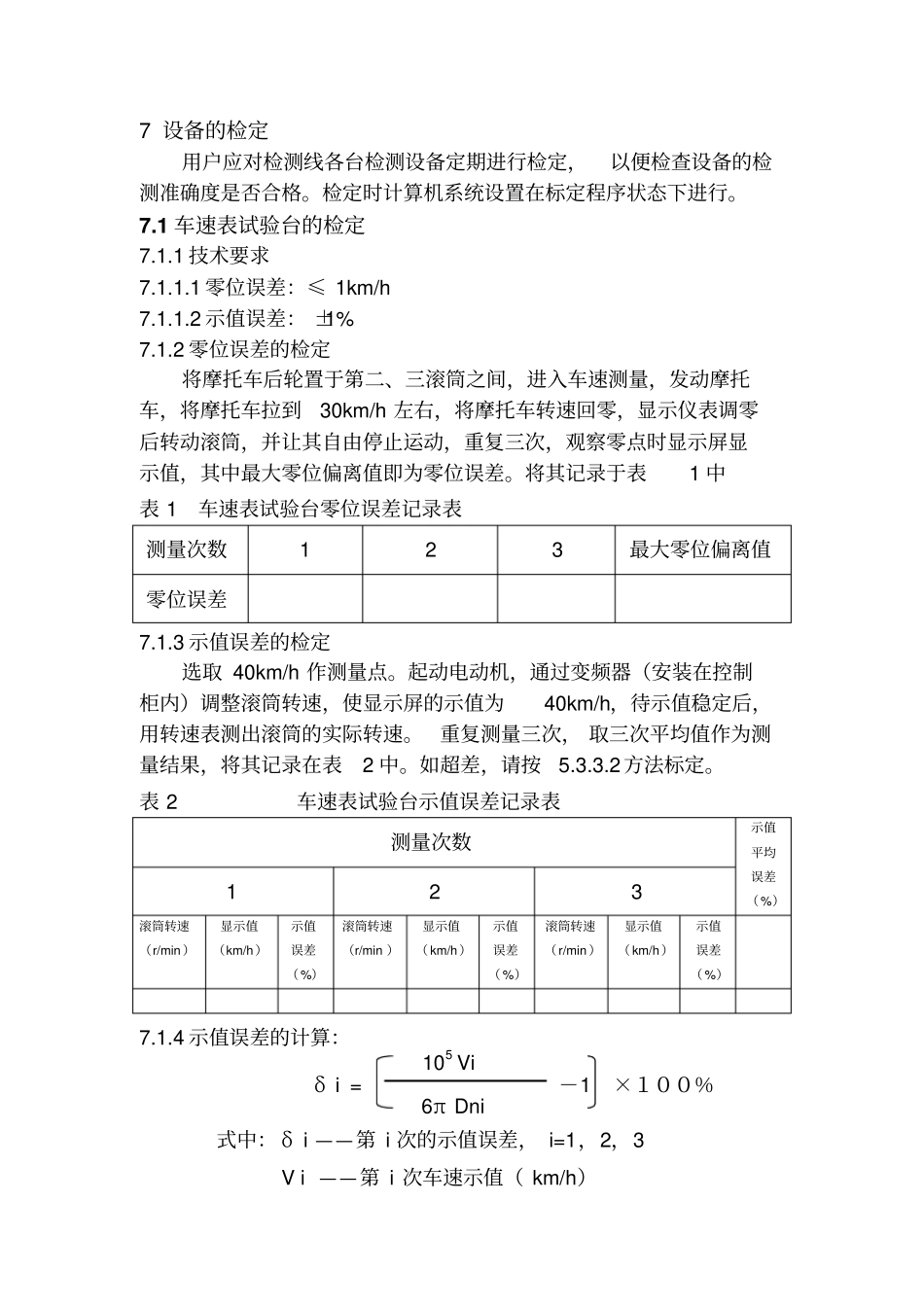

7 设备的检定用户应对检测线各台检测设备定期进行检定，以便检查设备的检测准确度是否合格。检定时计算机系统设置在标定程序状态下进行。7.1 车速表试验台的检定7.1.1 技术要求7.1.1.1 零位误差：≤ 1km/h 7.1.1.2 示值误差： ±1% 7.1.2 零位误差的检定将摩托车后轮置于第二、三滚筒之间，进入车速测量，发动摩托车，将摩托车拉到30km/h 左右，将摩托车转速回零，显示仪表调零后转动滚筒，并让其自由停止运动，重复三次，观察零点时显示屏显示值，其中最大零位偏离值即为零位误差。将其记录于表1 中表 1 车速表试验台零位误差记录表测量次数1 2 3 最大零位偏离值零位误差7.1.3 示值误差的检定选取 40km/h 作测量点。起动电动机，通过变频器（安装在控制柜内）调整滚筒转速，使显示屏的示值为40km/h，待示值稳定后，用转速表测出滚筒的实际转速。重复测量三次， 取三次平均值作为测量结果，将其记录在表2 中。如超差，请按5.3.3.2方法标定。表 2 车速表试验台示值误差记录表测量次数示值平均误差（ %）1 2 3 滚筒转速（r/min ）显示值（km/h）示值误差（ %）滚筒转速（r/min ）显示值（ km/h）示值误差（ %）滚筒转速（ r/min ）显示值（ km/h）示值误差（ %）7.1.4 示值误差的计算：105 Vi δ i = －1 ×１００％6π Dni 式中： δ i ——第 i 次的示值误差， i=1，2，3 V i ——第 i 次车速示值（ km/h）D——滚筒直径（ mm），D=214 ni——第 i 次的滚筒转速（ r/min ）7.2 制动试验台的检定7.2.1 技术要求7.2.1.1 零位误差： ≤4N 7.2.1.2 示值误差：不超过 ±5%7.2.2 零位误差的检定启动电机，待滚筒转速稳定后读取显示屏的示值，重复测量三次，将数据记录在表 3 中，取三次测量的最大值作为零位误差。表 3：载荷状态示值零位误差（ N）１２３空载7.2.3 示值误差的检定：检定前先将控制柜内的空气开关（HK ）打下（见图 5），以免电机误动作业将检定工具打坏。7. 2. 3. 1检定夹具的安装（见图6）。检定时，每个测量点均应调整夹具体处于水平位置，使过加载点沿垂线到滚筒轴心线的距离保持不变。7.2.30.5kg、1kg、2kg、4kg、6kg 和 9kg。7.2.3.3 加载示值测量： 加载质量应由小到大逐点进行检定。加载时应小心轻放，不得有冲击载荷作用。待显示稳定后读取数据，记录于表4 中。表 4：序号检定值（N）加载示值（Ｎ）示值误差％减载示值（Ｎ）示值误差...
