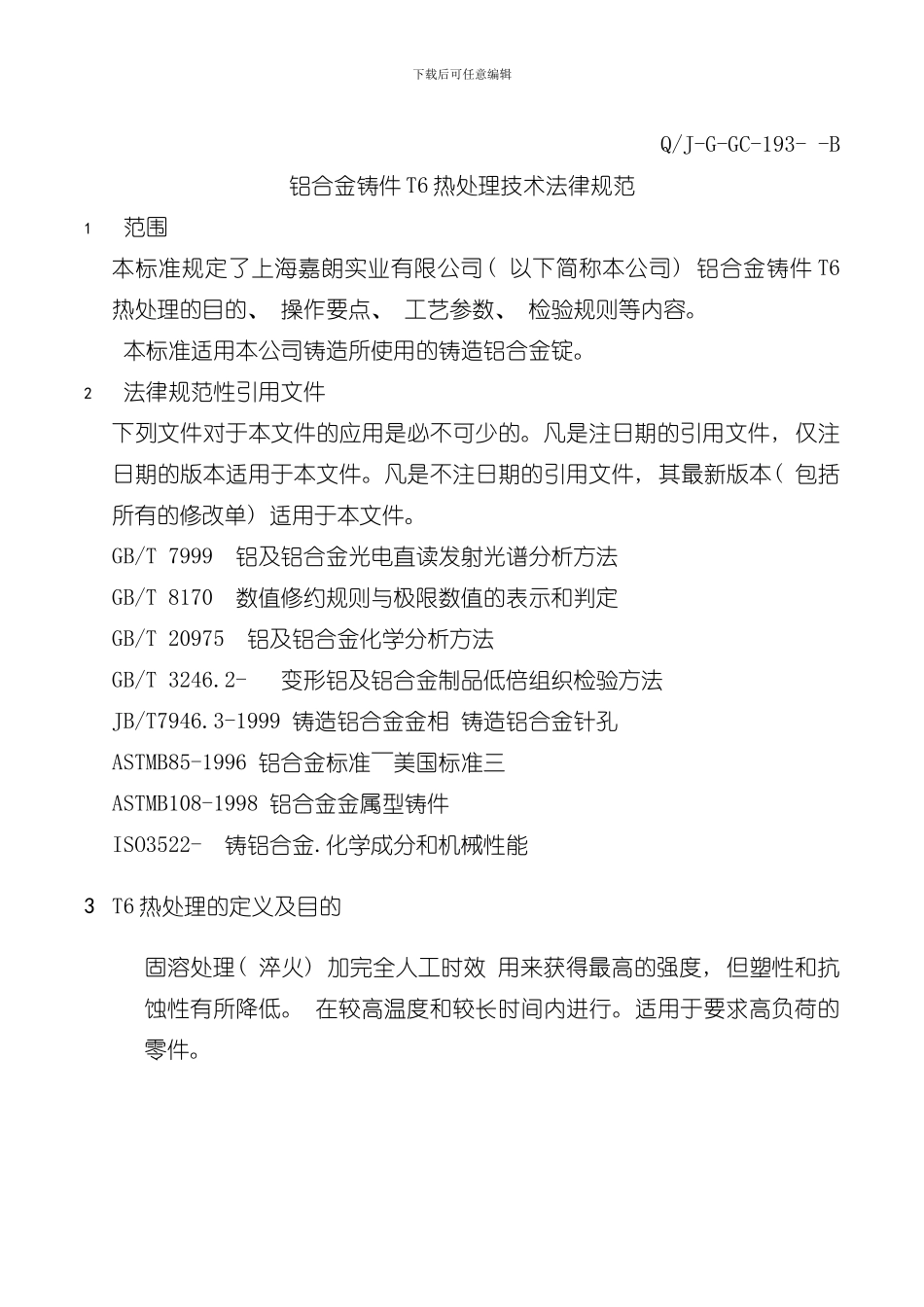

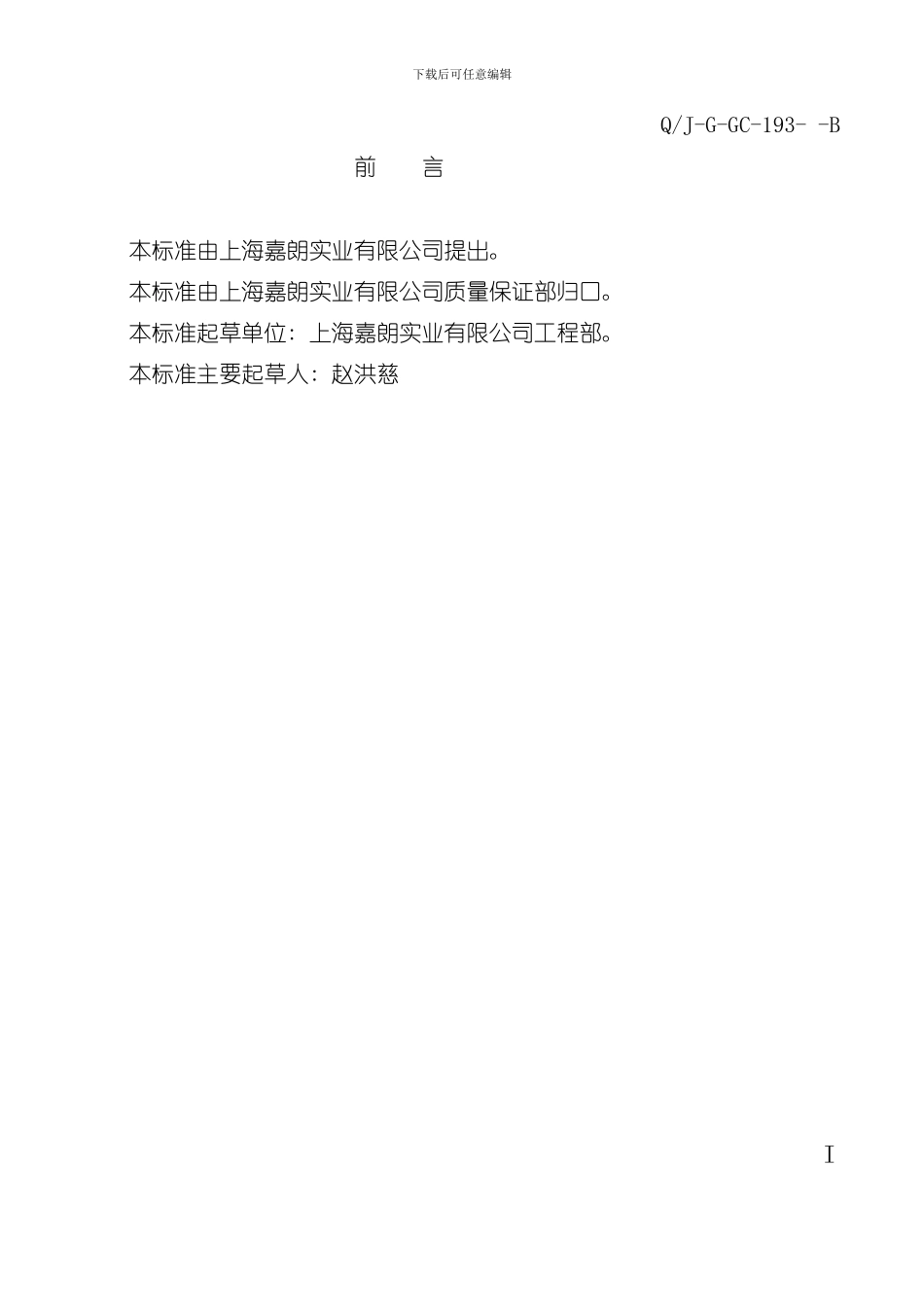

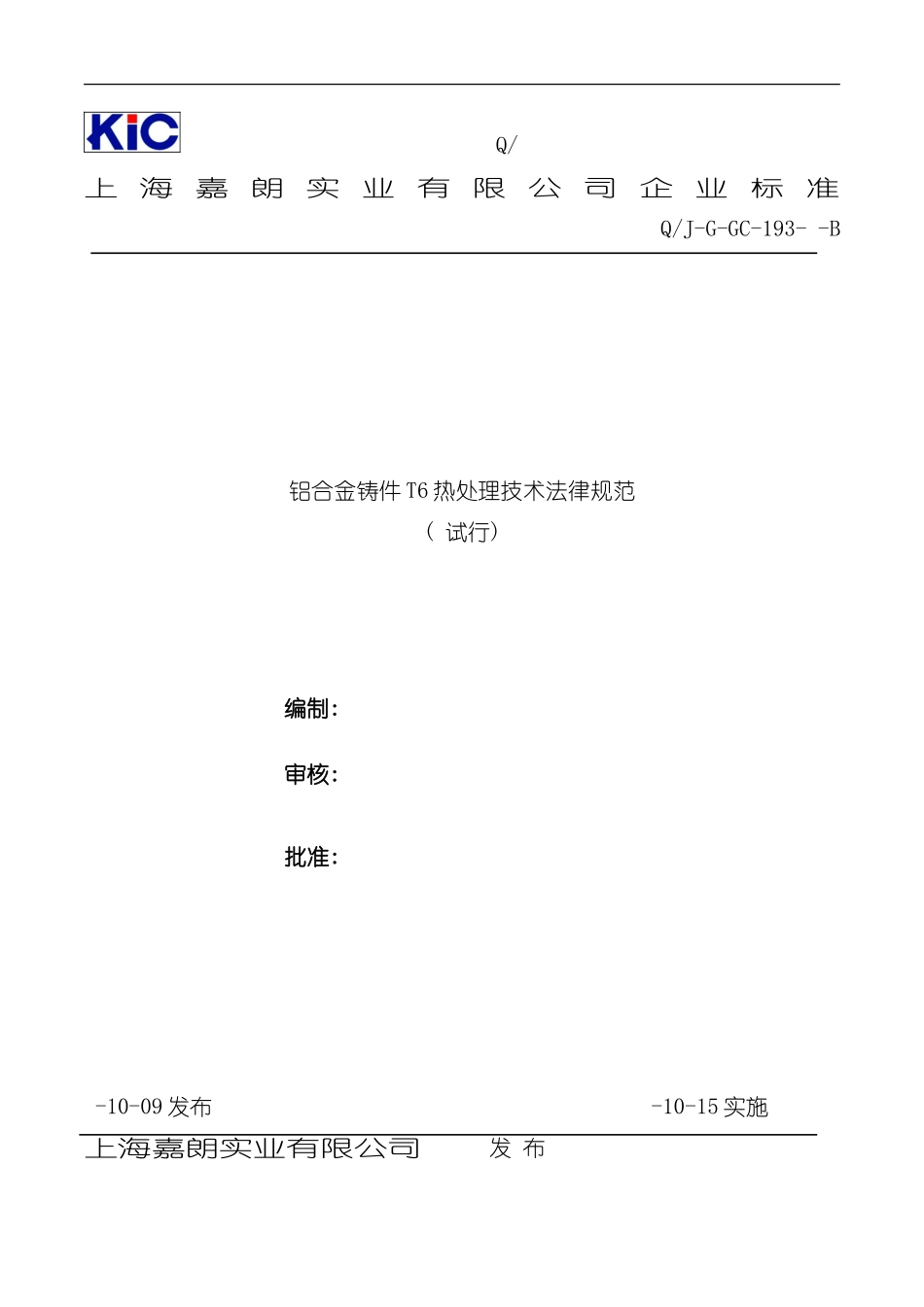

Q/上 海 嘉 朗 实 业 有 限 公 司 企 业 标 准Q/J-G-GC-193- -B铝合金铸件 T6 热处理技术法律规范( 试行) 编制: 审核: 批准: -10-09 发布 -10-15 实施 上海嘉朗实业有限公司 发 布下载后可任意编辑Q/J-G-GC-193- -B前 言本标准由上海嘉朗实业有限公司提出。本标准由上海嘉朗实业有限公司质量保证部归口。本标准起草单位: 上海嘉朗实业有限公司工程部。本标准主要起草人: 赵洪慈 Ⅰ下载后可任意编辑Q/J-G-GC-193- -B铝合金铸件 T6 热处理技术法律规范1 范围本标准规定了上海嘉朗实业有限公司( 以下简称本公司) 铝合金铸件 T6热处理的目的、 操作要点、 工艺参数、 检验规则等内容。 本标准适用本公司铸造所使用的铸造铝合金锭。2 法律规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件, 仅注日期的版本适用于本文件。凡是不注日期的引用文件, 其最新版本( 包括所有的修改单) 适用于本文件。GB/T 7999 铝及铝合金光电直读发射光谱分析方法GB/T 8170 数值修约规则与极限数值的表示和判定GB/T 20975 铝及铝合金化学分析方法GB/T 3246.2- 变形铝及铝合金制品低倍组织检验方法JB/T7946.3-1999 铸造铝合金金相 铸造铝合金针孔ASTMB85-1996 铝合金标准～美国标准三ASTMB108-1998 铝合金金属型铸件ISO3522- 铸铝合金.化学成分和机械性能3 T6 热处理的定义及目的固溶处理( 淬火) 加完全人工时效 用来获得最高的强度, 但塑性和抗蚀性有所降低。 在较高温度和较长时间内进行。适用于要求高负荷的零件。下载后可任意编辑3.1 固溶处理: 固溶处理就是把铸件加热到尽可能高的温度( 接近于共晶的熔点) , 在该温度下保持足够长的时间, 并随后快速冷却。目的是提高铸件的强度和塑性, 改进合金的耐腐蚀性能。3.2 淬火: 淬火是把铝合金铸件加热到较高的温度( 一般在接近于共晶体的熔点, 多在 500℃以上) , 保温 2h 以上, 使合金内的可溶相充分溶解。然后, 急速淬入 60-100℃的水中, 使铸件急冷, 使强化组元在合金中得到最大限度的溶解并固定保存到室温。这种过程叫做淬火.3.3 完全人工时效: 它是采纳较高的时效温度和较长的保温时间。目的: 获得较大的硬度, 即得到较高的抗拉强度。经过控制时效温度和保温时间可获得硬度和延伸率。4.本公司 T6 热处理工艺参数参见表 1: 表 1 本公司常见铝合金( 铝硅系) T6 热处理法律规范合金代号状态...
