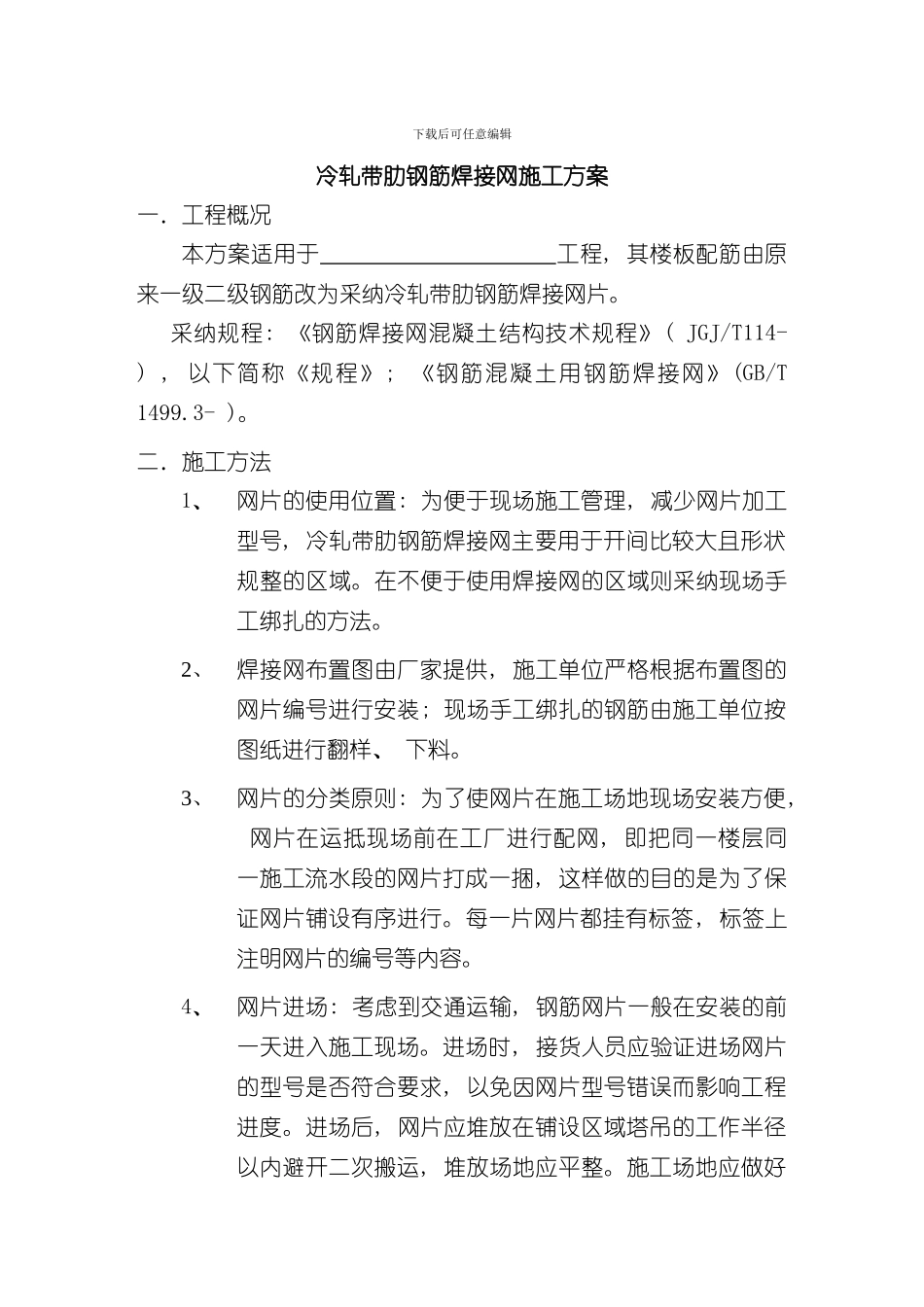

下载后可任意编辑冷轧带肋钢筋焊接网施工方案一．工程概况本方案适用于 工程, 其楼板配筋由原来一级二级钢筋改为采纳冷轧带肋钢筋焊接网片。采纳规程: 《钢筋焊接网混凝土结构技术规程》( JGJ/T114- ) , 以下简称《规程》; 《钢筋混凝土用钢筋焊接网》(GB/T 1499.3- )。二．施工方法1、网片的使用位置: 为便于现场施工管理, 减少网片加工型号, 冷轧带肋钢筋焊接网主要用于开间比较大且形状规整的区域。在不便于使用焊接网的区域则采纳现场手工绑扎的方法。2、焊接网布置图由厂家提供, 施工单位严格根据布置图的网片编号进行安装; 现场手工绑扎的钢筋由施工单位按图纸进行翻样、 下料。3、网片的分类原则: 为了使网片在施工场地现场安装方便, 网片在运抵现场前在工厂进行配网, 即把同一楼层同一施工流水段的网片打成一捆, 这样做的目的是为了保证网片铺设有序进行。每一片网片都挂有标签, 标签上注明网片的编号等内容。4、网片进场: 考虑到交通运输, 钢筋网片一般在安装的前一天进入施工现场。进场时, 接货人员应验证进场网片的型号是否符合要求, 以免因网片型号错误而影响工程进度。进场后, 网片应堆放在铺设区域塔吊的工作半径以内避开二次搬运, 堆放场地应平整。施工场地应做好下载后可任意编辑网片的成品保护工作, 避开在堆放期间因其它原因使网片变形或焊点开焊, 禁止工作人员撕掉网片上的标签。5、工种配合及工序要求。钢筋焊接网的铺设应与电气及水道预埋、 预留等工种密切配合, 一般步骤为: 模板架设→框架梁筋绑扎→铺设底层钢筋焊接网→电气管线预埋→面网钢筋焊接网铺设→水道预留洞→补加强钢筋。由于钢筋焊接网的铺设速度较快, 一般在底层钢筋焊接网铺设一小时后即可紧跟电气管线的预埋工作, 电气管线预埋完成后, 即开始铺设面层钢筋焊接网, 等面层钢筋焊接网铺好后, 再安装水道预留盒。6、施工应严格根据钢筋焊接网布置图进行, 未加说明现场不得随意裁剪网片。7、底网的布置方式分为两种: ( 对本工程不能布置底网, 可供直条) (1)、 单向板 采纳叠接法。搭接接头位于长跨方向, 搭接长度为 250mm。在长跨端部设置附加钢筋绑扎伸入支座, 底网中附加钢筋伸入支座的锚固长度为 150mm。叠接法布网示意图下载后可任意编辑 (2)、 双向板 采纳分布筋法。板底钢筋伸入支座长度不小于 10d, 且 不宜小于 100mm。网片的分布钢筋为R5.5@500。网片最外侧钢筋距梁边的距离不应大于该方向钢...
