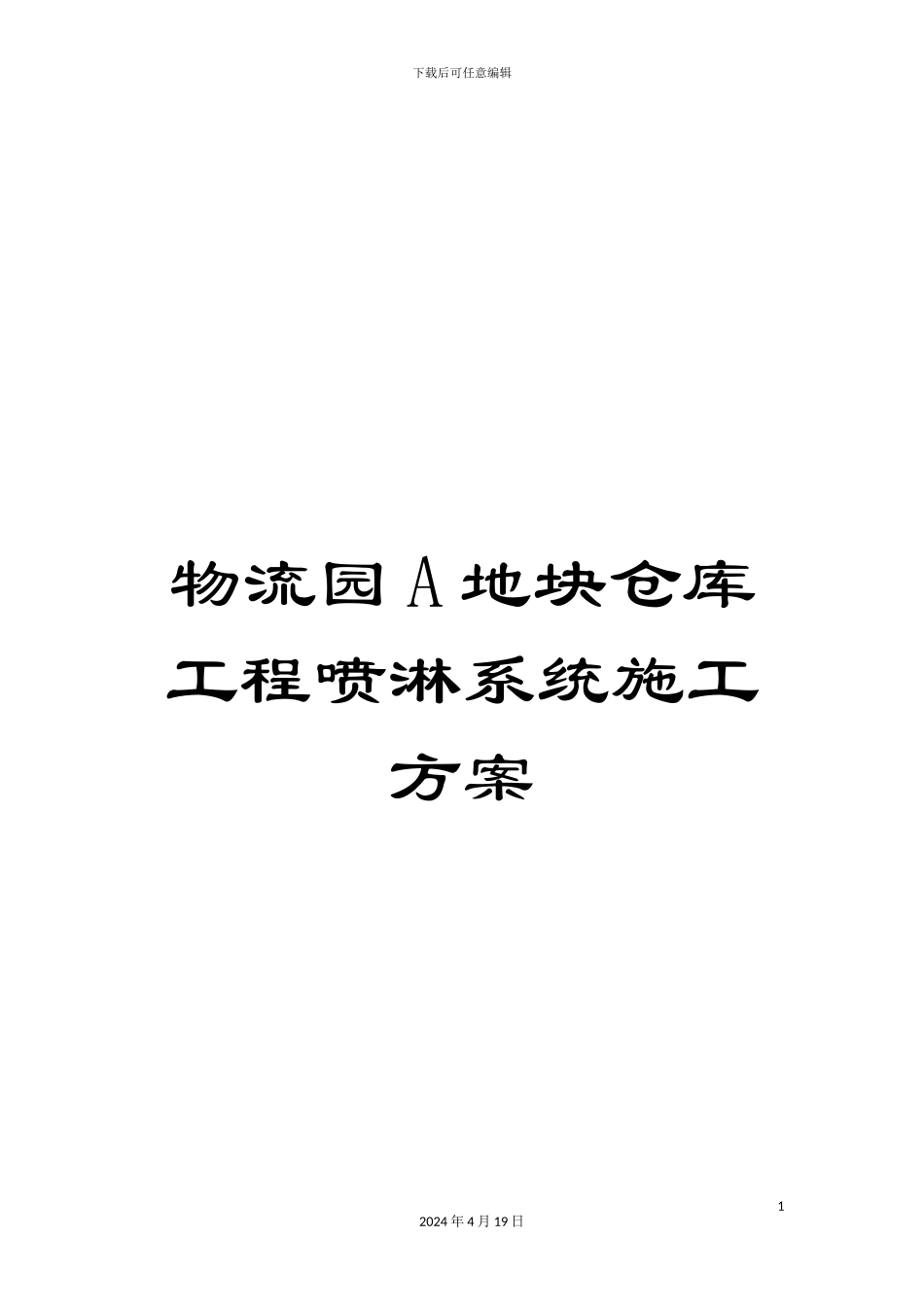

物流园A地块仓库工程喷淋系统施工方案

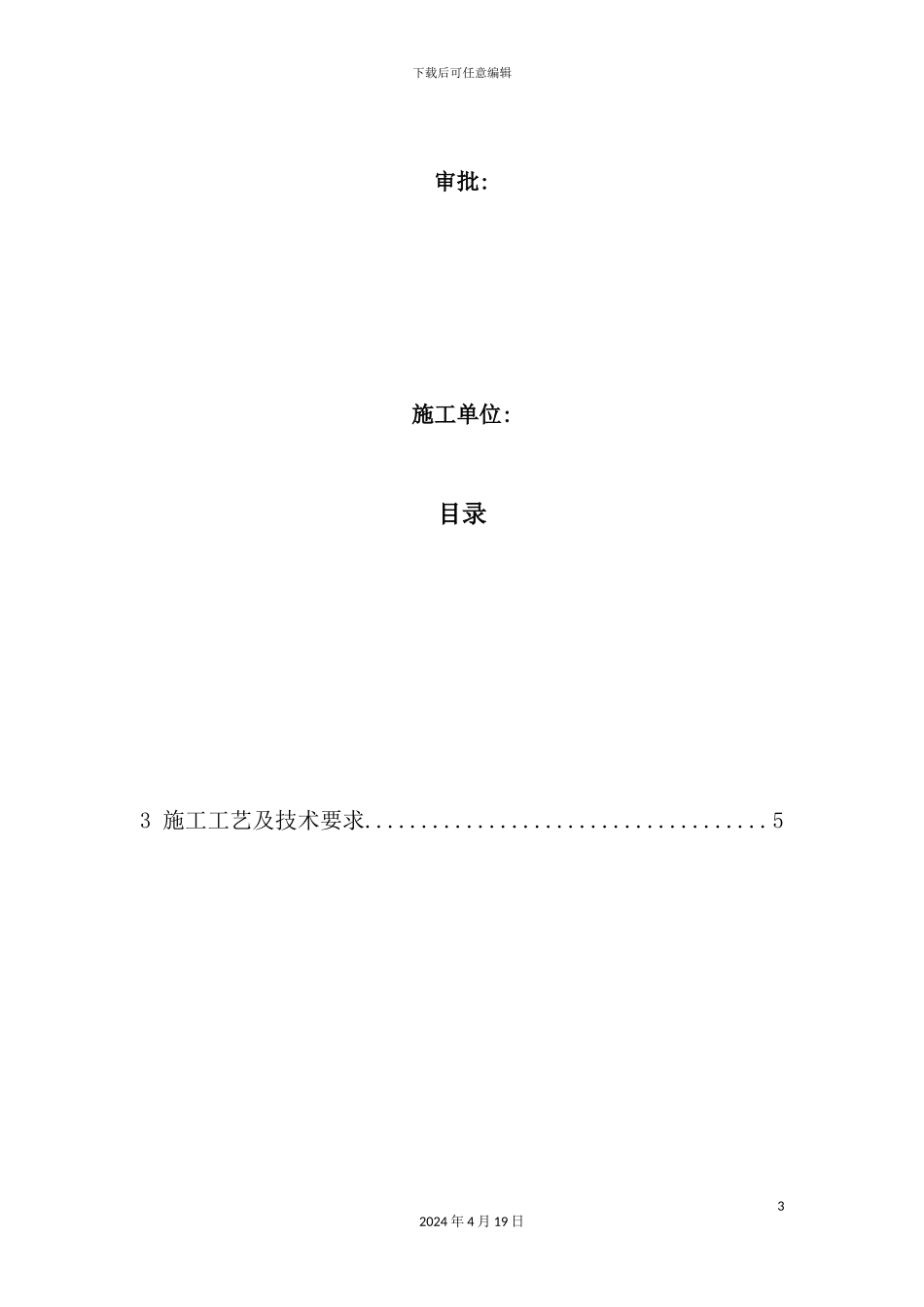

下载后可任意编辑物流园 A 地块仓库工程喷淋系统施工方案12024 年 4 月 19 日下载后可任意编辑苏州普洛斯望亭物流园 A 地块仓库工程喷淋系统施工方案编制:陈宣碧审核:22024 年 4 月 19 日下载后可任意编辑审批:施工单位:目录3 施工工艺及技术要求....................................532024 年 4 月 19 日下载后可任意编辑1 工程概况1.1 工程说明 本工程为普洛斯望亭物流园二期,由江苏兴安建设集团有限公司承建。工程占地面积为 由 公司设计。本方案针对喷淋系统提出,水泵房已在一期建好,经过公路托管引入到二期供喷淋用水。1.2 项目组织机构 42024 年 4 月 19 日项目经理技术负责施工员安全员质检员综合办公施工班组下载后可任意编辑2施工准备2.1 技术准备 2.1.1 施工技术资料施工图纸、国家规定的施工法律规范及标准、类似工程的施工资料、工艺流程图、产品使用说明书、安装施工方案、 2.1.2 编制依据<自动喷水灭火系统施工及验收法律规范> GB50261- <自动喷水灭火系统设计法律规范> GB50084- 设计图纸52024 年 4 月 19 日下载后可任意编辑类似工程相关资料2.2 现场准备 现场 A1、A2、A3 为仓库,在钢结构框架安装完成后安装喷淋系统管网。A4 办公楼 A5 变电所 A6、A7、A8 门卫在土建结构完成后进行喷淋系统安装。预埋管线应根据钢结构、土建施工进度同时完 成 。 现 场 共 两 个 加 工 棚 分 别 供 A1 、 A4 、 A5 、 A6 、 A7 和A2、A3、A8 管道预制加工使用 作业条件:（1） 加工棚四周用彩钢板围住,能遮蔽风、沙、雨、雪（2） 接通水源、电源,保证运输和消防道路畅通（3） 加工棚基础达强度到作业要求,不低于混泥土强度的75%2.3 施工机具准备(1)机具:套丝机两台、切割机一台、切管机一台、台钻一台、电钻五把、电焊机两台、升降机六台、照明灯具两副、打压泵一台、管钳 活动扳手等(2)材料:镀锌管、无缝钢管、焊接钢管、喷头、报警阀组、压力开关、水流指示器、水泵接合器等系统主要组件、自动排气阀、信号阀、止回阀、泄压阀、减压阀、蝶阀、闸阀、卡箍、弯头、三通等应经相应国家产品质量监督检验中心检测合格。(3)仪器仪表:压力表、水平尺、卷尺、游标卡尺等62024 年 4 月 19 日下载后可任意编辑3 施工工艺及技术要求3.1 工艺流程图3.2 管道预制 喷淋主管为 DN150 镀锌钢管,安装之前按图纸预制开孔与 DN80支管连接。支管为 DN80 镀锌...
