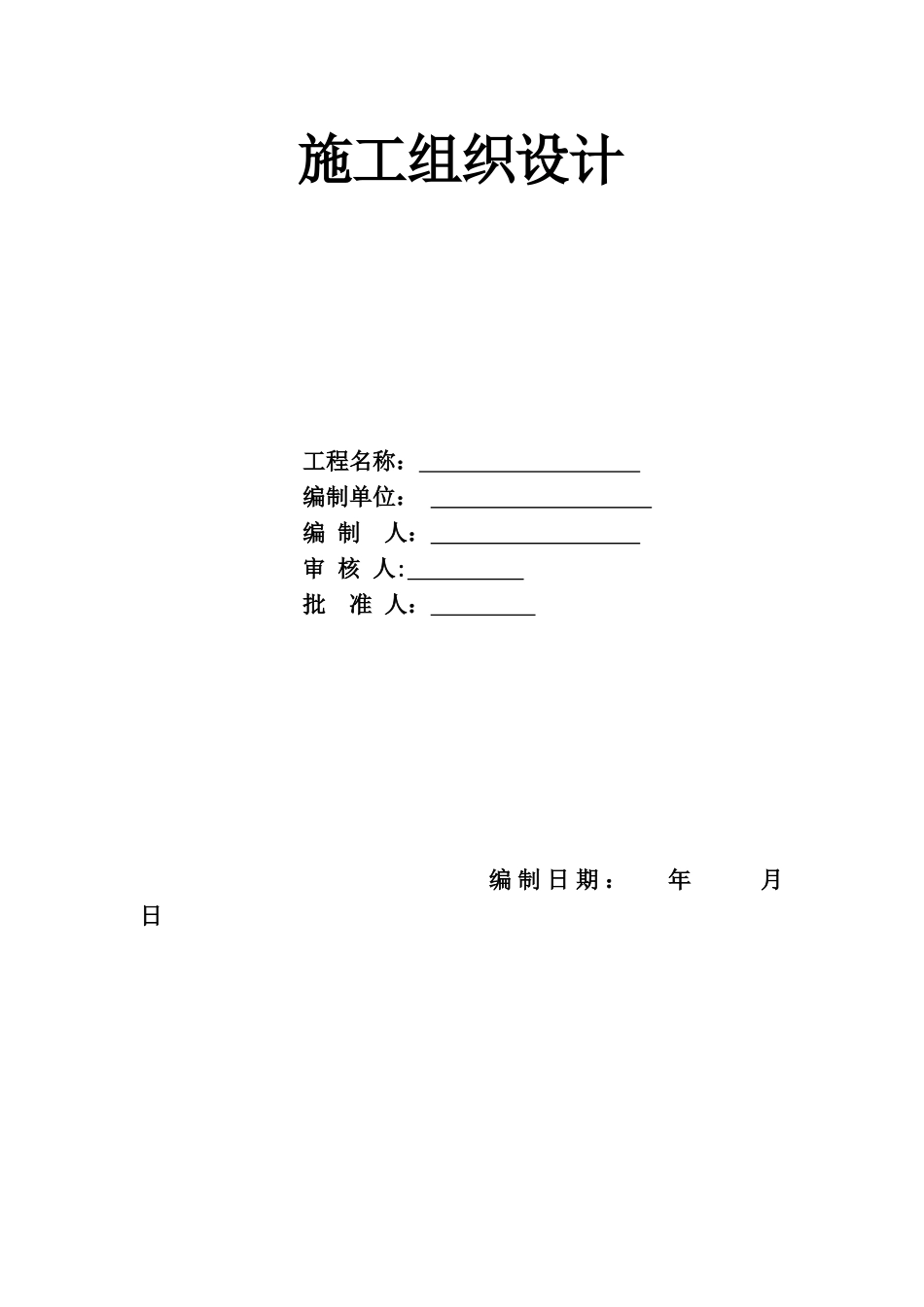

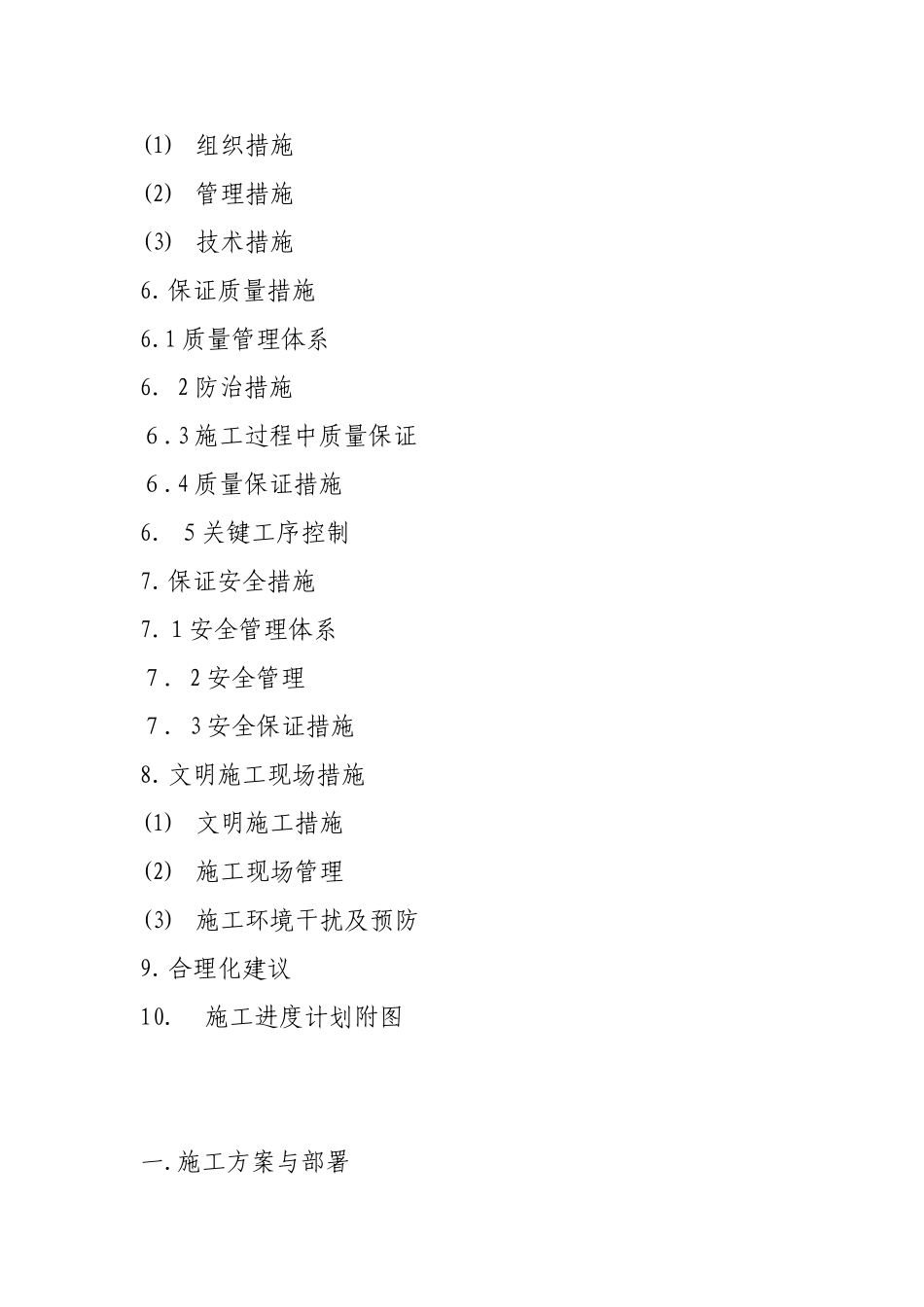

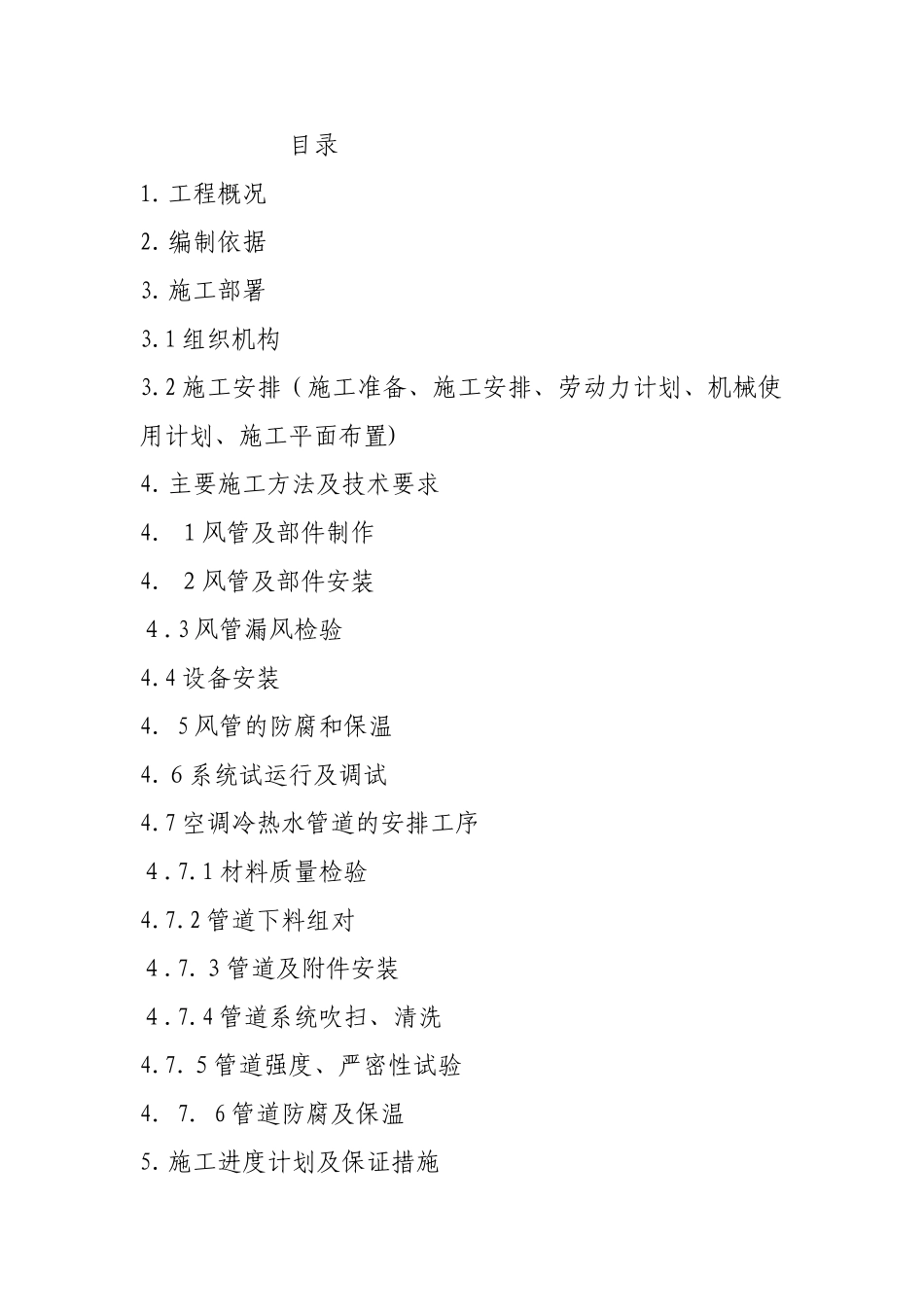

施工组织设计工程名称：编制单位：编制人：审核人:批准人：编制日期：年月日目录1.工程概况2.编制依据3.施工部署3.1组织机构3.2施工安排（施工准备、施工安排、劳动力计划、机械使用计划、施工平面布置)4.主要施工方法及技术要求4．１风管及部件制作4．２风管及部件安装４.3风管漏风检验4.4设备安装4．5风管的防腐和保温4.６系统试运行及调试4.7空调冷热水管道的安排工序４.7.1材料质量检验4.7.2管道下料组对４.7.３管道及附件安装４.7.4管道系统吹扫、清洗4.7.５管道强度、严密性试验4．7．6管道防腐及保温5.施工进度计划及保证措施(1)组织措施(2)管理措施(3)技术措施6.保证质量措施6.1质量管理体系6．2防治措施６.3施工过程中质量保证６.4质量保证措施6．５关键工序控制7.保证安全措施7.１安全管理体系７．2安全管理７．3安全保证措施8.文明施工现场措施(1)文明施工措施(2)施工现场管理(3)施工环境干扰及预防9.合理化建议10.施工进度计划附图一.施工方案与部署一）工程概况本工程是一栋医院住院综合大楼,地下半层,地上十二层，地上部分设计集中空调系统空调冷负荷为１４50KＷ,空调热负荷为1020ＫW,夏季选用溴化锂机组一台,夏季供水温度为7°Ｃ,回水温度为1２°C，采用0.4MPａ蒸汽,冬季选用板式换热器一台,冬季供水温度为60°C，回水温度为50°C。二)编制依据1.通风与空调工程施工及验收规范(ＧBJ243-82)2.高层民用建筑设计防火规范三）施工部署3.1组织机构为了按期保质、保量顺利完成该项目的施工任务,严格本公司管理程序，全面实行项目法施工。成立以项目经理为首的安装项目部,并配备技术负责人及相应专业技术人员组成项目管理班子，其组织框图如下：质安员技术负责人项目经理为了达到预定的施工目标,我司将迅速组织优势施工力量,充足的施工机具物资，迅速突击工程,并以优质、高速、低耗完成该项工程项目。项目部下设职能管理部和管道施工作业班、通风空调管道焊接作业班组、空调作业班组、普工作业班组，各施工作业班组与专业技术人员组成参加整个安装、调试的施工专业队伍。本工程全部由自己的力量来完成,其中绝大部分施工人员均参与过类似工程的安装施工。3．2施工安排:（1)施工准备:①人员准备：由于本工程为通风空调工程，故考虑劳务层主要由技术过硬且认真负责的通风空调工、管工、焊工、钳工担任。具体的劳动力安排见劳动力需用计划。②技术准备:技术员充分熟悉图纸与施工规范,发现问题及时与业主和设计方、监理联系，及时解决问题。技术员向作业人员作技术交底。③材料准备：建设方提供的设备及时报出需用计划,由管道工程师空调工程师材料员资料员预算员管工班组普工班组焊工班组空调班组建设方提供材料需送至施工现场，施工方采购设备和材料需经建设方和监理方认可,方可使用。要求所有材料合格和供应及时,以保证工程的工期和质量。④设备与机具:施工设备与机具使用计划由技术员根据工程进展情况提前报出,并由材料员负责准备,组织到场。⑤施工场地准备：施工现场经考察,施工用水、电路、场地及有关堪探资料均满足施工条件。但场地的使用须与土建协商规划。(2)施工安排:在施工准备阶段,主要安排技术施工员与劳务人员进行技术交底，进行风管等部件的加工制作。当具备安装条件后，迅速展开大面积的空调风管安装、管道安装,进入施工高峰期，各作业班组在此阶段需紧密配合,施工关键期,材料、人员均应有充分的保障,项目部必须为作业班组提供充分的作业条件，供应充足的材料，协调好与其它施工队伍的关系，合理安排劳动力计划和机具使用计划。在施工后期,各作业班组的工作基本安装完成，空调管道需进行试压、冲洗，进入了工程检验阶段。在这阶段，需安装好送回风口，做好清理调整。在交工阶段,技术员应作好测试记录，并请业主、监理、设计方和其他有关部门签字认可。以便作为交工资料存档。交工后,项目部应作好竣工资料的整理、归档工作，并在保修期内对工程进行保修。合理确定劳动力使用计划和机具使用计划,见下表:(３)劳动力使用计划a、施工阶段劳动力使用计划如下表：b、所需劳动力的工日图:（工日）7000600０50０04０00工种施工准备阶段施工高峰阶段施工交工阶段管工262焊...
