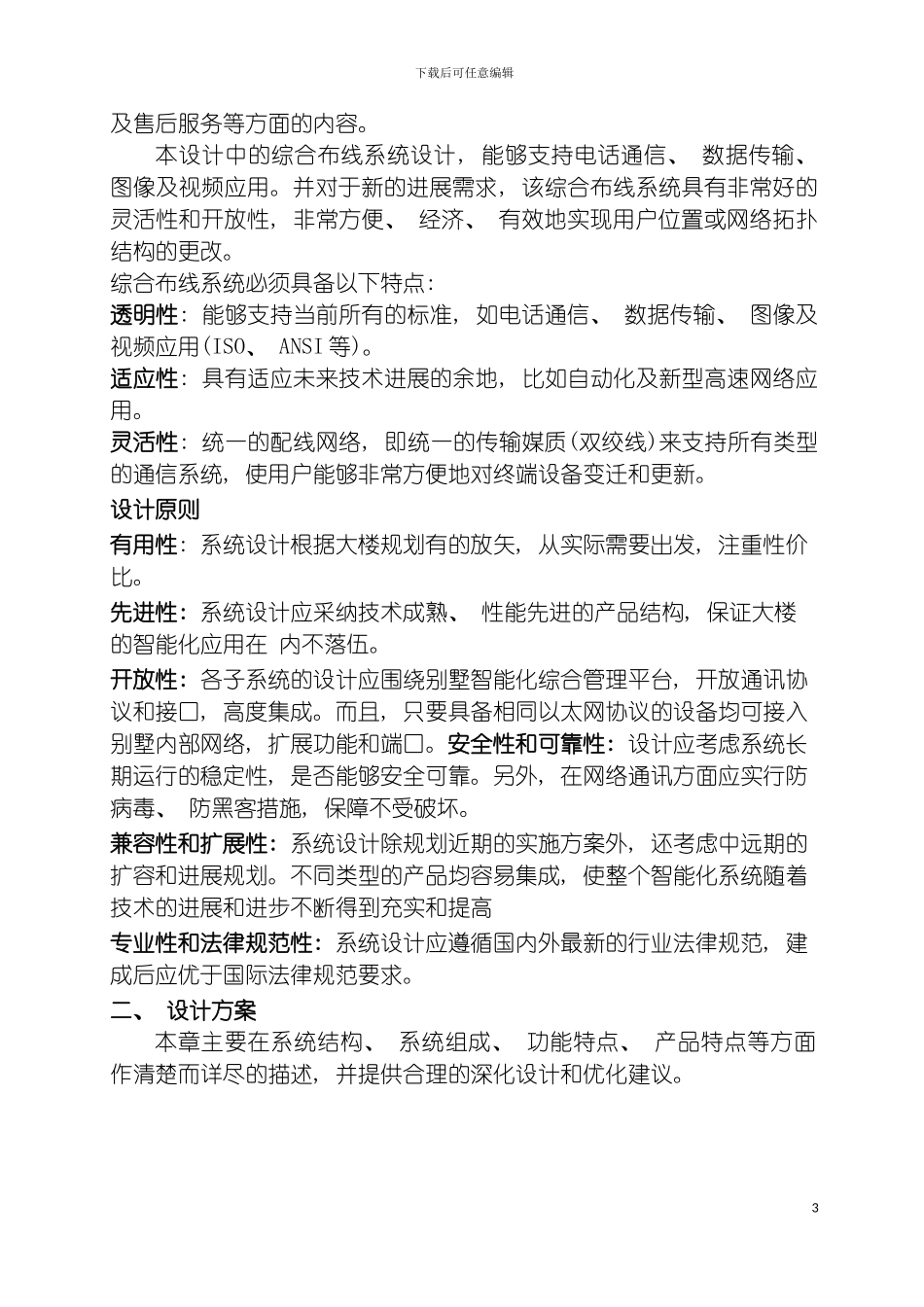

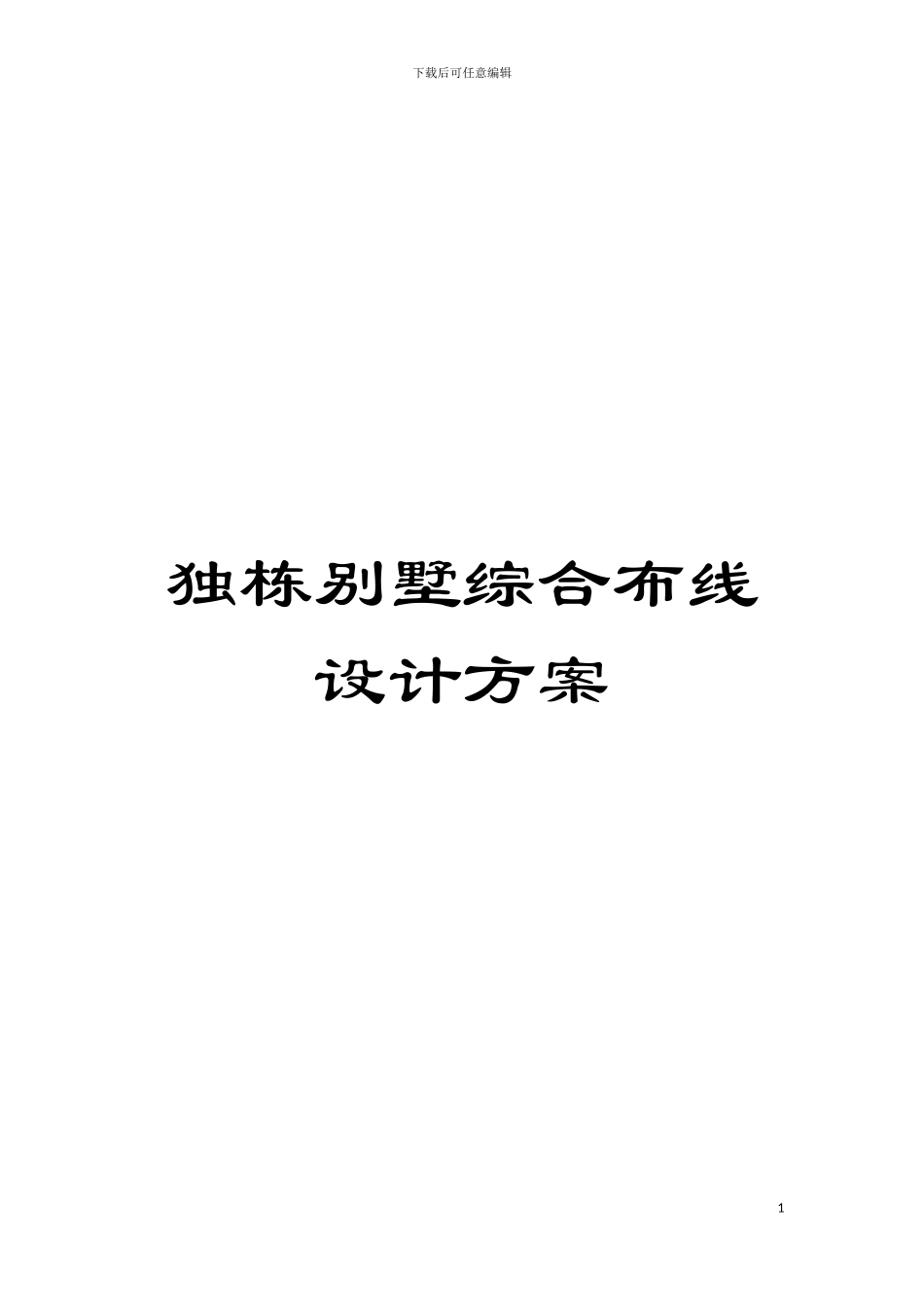

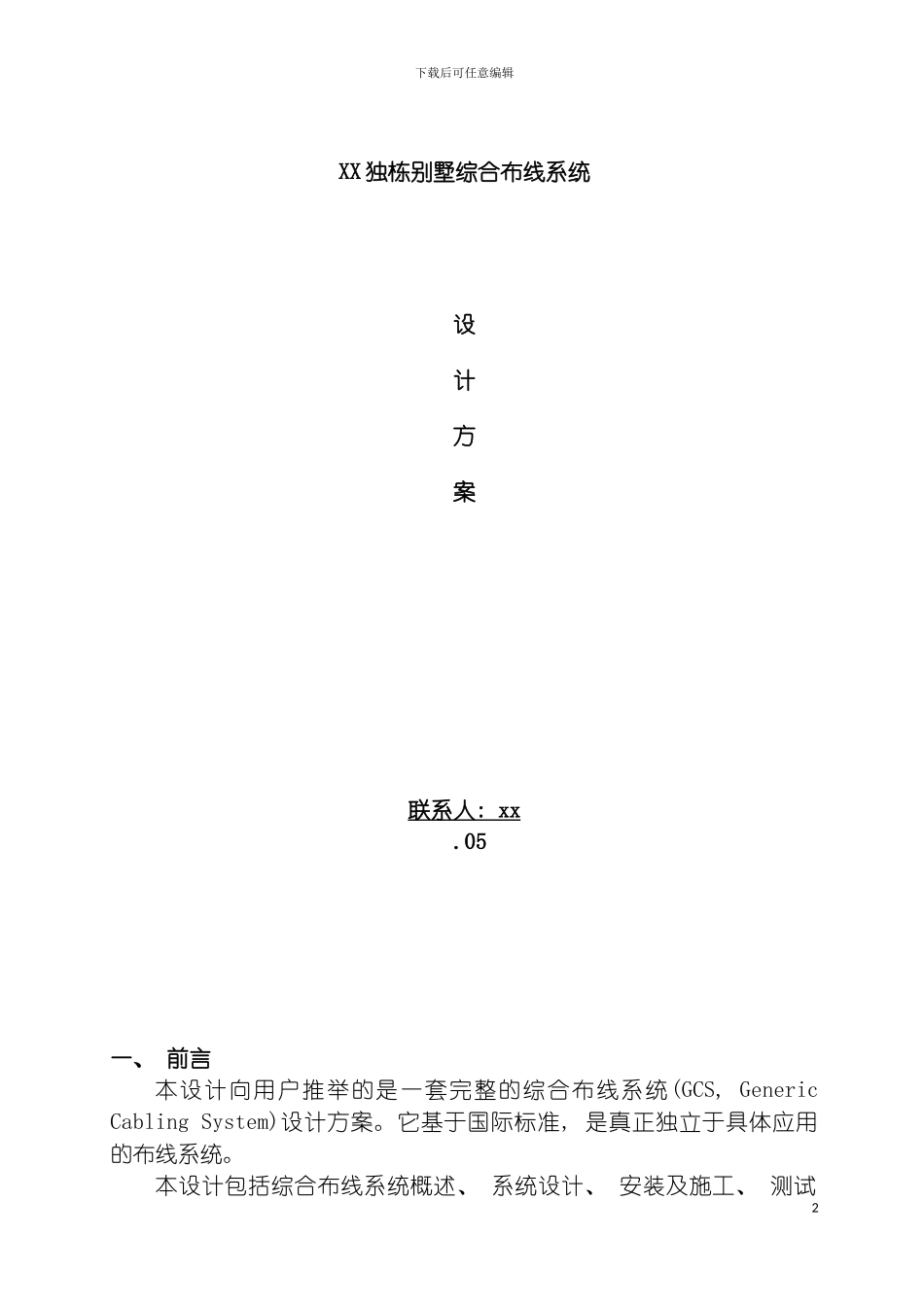

下载后可任意编辑独栋别墅综合布线设计方案1下载后可任意编辑XX 独栋别墅综合布线系统设计方案联系人 : xx .05一、 前言本设计向用户推举的是一套完整的综合布线系统(GCS, Generic Cabling System)设计方案。它基于国际标准, 是真正独立于具体应用的布线系统。本设计包括综合布线系统概述、 系统设计、 安装及施工、 测试2下载后可任意编辑及售后服务等方面的内容。本设计中的综合布线系统设计, 能够支持电话通信、 数据传输、 图像及视频应用。并对于新的进展需求, 该综合布线系统具有非常好的灵活性和开放性, 非常方便、 经济、 有效地实现用户位置或网络拓扑结构的更改。综合布线系统必须具备以下特点: 透明性: 能够支持当前所有的标准, 如电话通信、 数据传输、 图像及视频应用(ISO、 ANSI 等)。适应性: 具有适应未来技术进展的余地, 比如自动化及新型高速网络应用。灵活性: 统一的配线网络, 即统一的传输媒质(双绞线)来支持所有类型的通信系统, 使用户能够非常方便地对终端设备变迁和更新。设计原则有用性: 系统设计根据大楼规划有的放矢, 从实际需要出发, 注重性价比。先进性: 系统设计应采纳技术成熟、 性能先进的产品结构, 保证大楼的智能化应用在 内不落伍。开放性: 各子系统的设计应围绕别墅智能化综合管理平台, 开放通讯协议和接口, 高度集成。而且, 只要具备相同以太网协议的设备均可接入别墅内部网络, 扩展功能和端口。安全性和可靠性: 设计应考虑系统长期运行的稳定性, 是否能够安全可靠。另外, 在网络通讯方面应实行防病毒、 防黑客措施, 保障不受破坏。兼容性和扩展性: 系统设计除规划近期的实施方案外, 还考虑中远期的扩容和进展规划。不同类型的产品均容易集成, 使整个智能化系统随着技术的进展和进步不断得到充实和提高专业性和法律规范性: 系统设计应遵循国内外最新的行业法律规范, 建成后应优于国际法律规范要求。二、 设计方案本章主要在系统结构、 系统组成、 功能特点、 产品特点等方面作清楚而详尽的描述, 并提供合理的深化设计和优化建议。3下载后可任意编辑本系统针对 XX 独栋别墅内信息流通的神经枢纽——综合布线系统的需求, 经过对建筑布局结构、 信息点分布、 管理间分布、 主干路由、 图纸的参考分析, 同时结合该建筑的工作性质, 确定了具体适用的产品和完善的系统设计。1、 工程概况XX 独栋别墅是住宿及休闲为一体的建筑, 根据现代住宅的...
