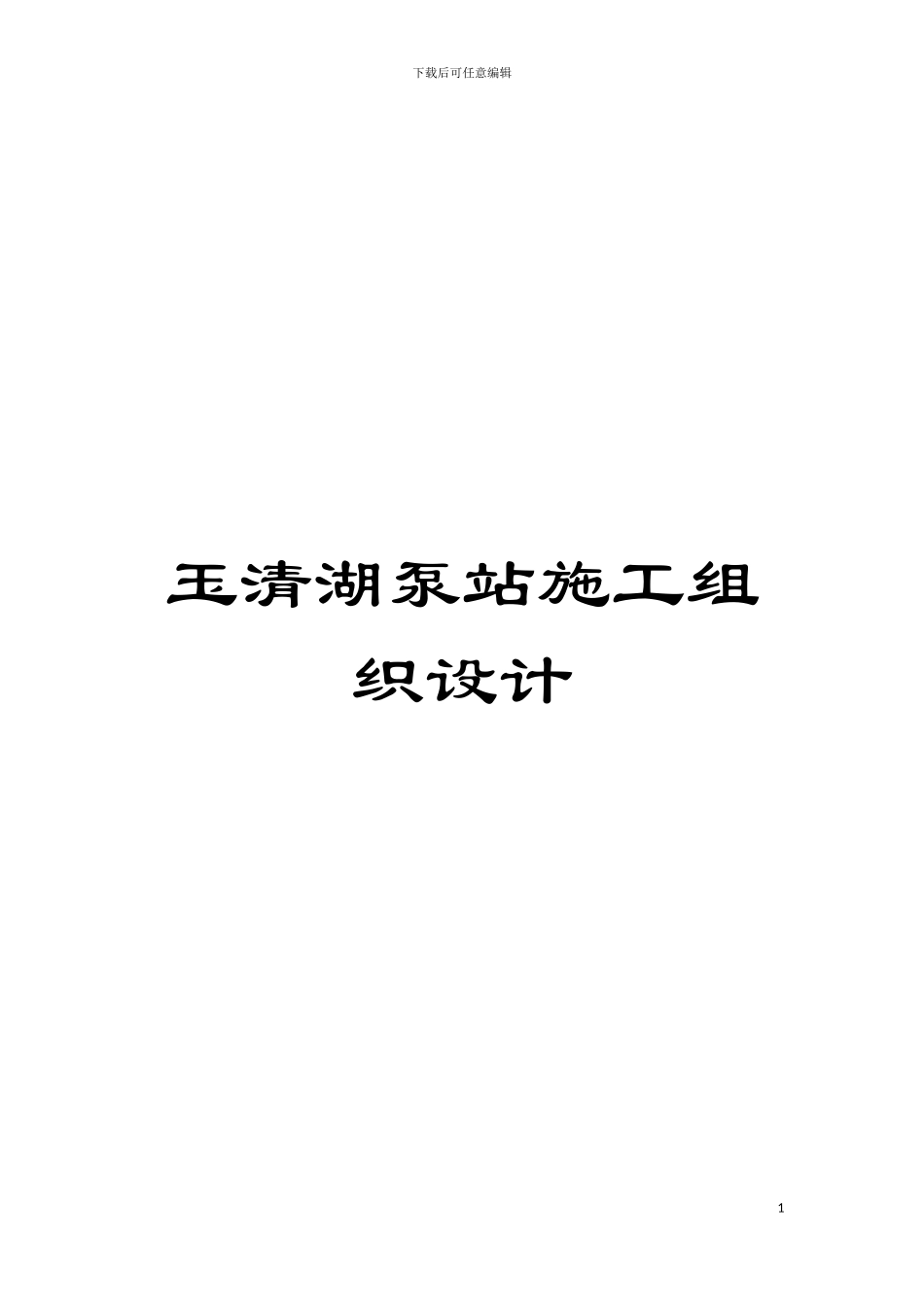

玉清湖泵站施工组织设计模板

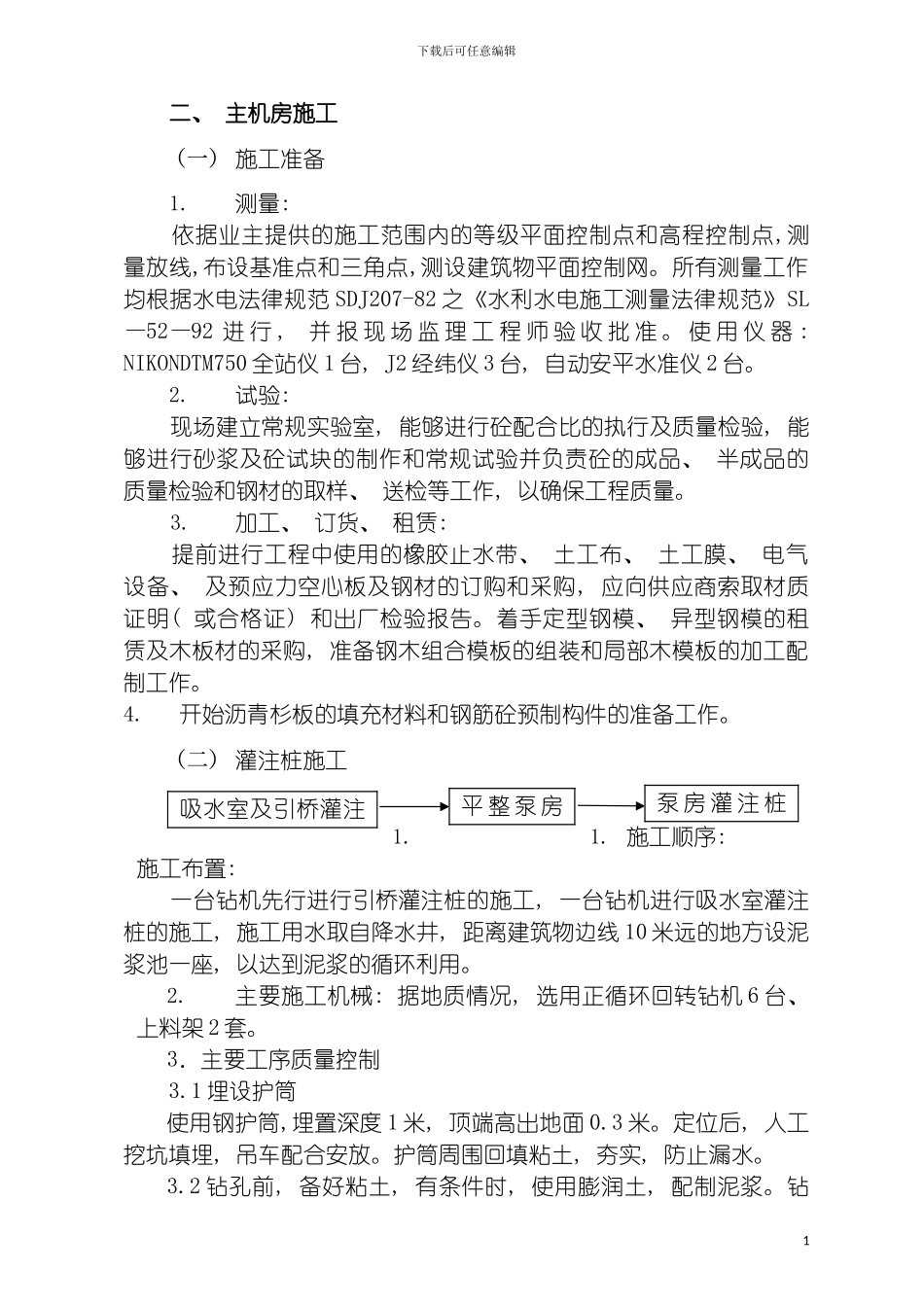

下载后可任意编辑玉清湖泵站施工组织设计1泵站主体工程施工方案作者: 郭荣勋关键词: 主机房、 管井降水、 防水 内容提要: 出库泵站主要有管理区平台、 泵房、 吸水室、 主厂房、 出水管道引桥、 闸阀室等主体建筑物组成, 另有办公楼、 机修车间、 仓库、 食堂、 车库、 锅炉房、 廊道、 穿排涝沟挡土墙、 平台护坡及排水等附属设施。本文主要介绍主体工程的施工方案 。一、 工程概述济南市引黄供水工程玉清湖水库出库泵站工程位于济南市槐荫区段店镇谢家屯村附近, 围坝中心桩号 7+997.7 米, 本工程设计日供水能力 40 万吨。设计流量 5.12 立方米每秒, 共安装 6 台机组。出库泵站为库内式泵站, 是济南市引黄供水玉清湖水库工程中的重要组成部分, 主要有管理区平台、 泵房、 吸水室、 主厂房、 出水管道引桥、 闸阀室等主体建筑物组成。另有办公楼、 机修车间、 仓库、 食堂、 车库、 锅炉房、 廊道、 穿排涝沟挡土墙、 平台护坡及排水等附属设施。还包括厂区道路、 厂区排水、 大门等。下载后可任意编辑二、 主机房施工（一） 施工准备1.测量: 依据业主提供的施工范围内的等级平面控制点和高程控制点,测量放线,布设基准点和三角点,测设建筑物平面控制网。所有测量工作均根据水电法律规范 SDJ207-82 之《水利水电施工测量法律规范》SL—52—92 进 行 , 并 报 现 场 监 理 工 程 师 验 收 批 准 。 使 用 仪 器 : NIKONDTM750 全站仪 1 台, J2 经纬仪 3 台, 自动安平水准仪 2 台。2.试验: 现场建立常规实验室, 能够进行砼配合比的执行及质量检验, 能够进行砂浆及砼试块的制作和常规试验并负责砼的成品、 半成品的质量检验和钢材的取样、 送检等工作, 以确保工程质量。3.加工、 订货、 租赁: 提前进行工程中使用的橡胶止水带、 土工布、 土工膜、 电气设备、 及预应力空心板及钢材的订购和采购, 应向供应商索取材质证明( 或合格证) 和出厂检验报告。着手定型钢模、 异型钢模的租赁及木板材的采购, 准备钢木组合模板的组装和局部木模板的加工配制工作。4.开始沥青杉板的填充材料和钢筋砼预制构件的准备工作。（二） 灌注桩施工1.1. 施工顺序: 施工布置: 一台钻机先行进行引桥灌注桩的施工, 一台钻机进行吸水室灌注桩的施工, 施工用水取自降水井, 距离建筑物边线 10 米远的地方设泥浆池一座, 以达到泥浆的循环利用。2.主要施工机...
