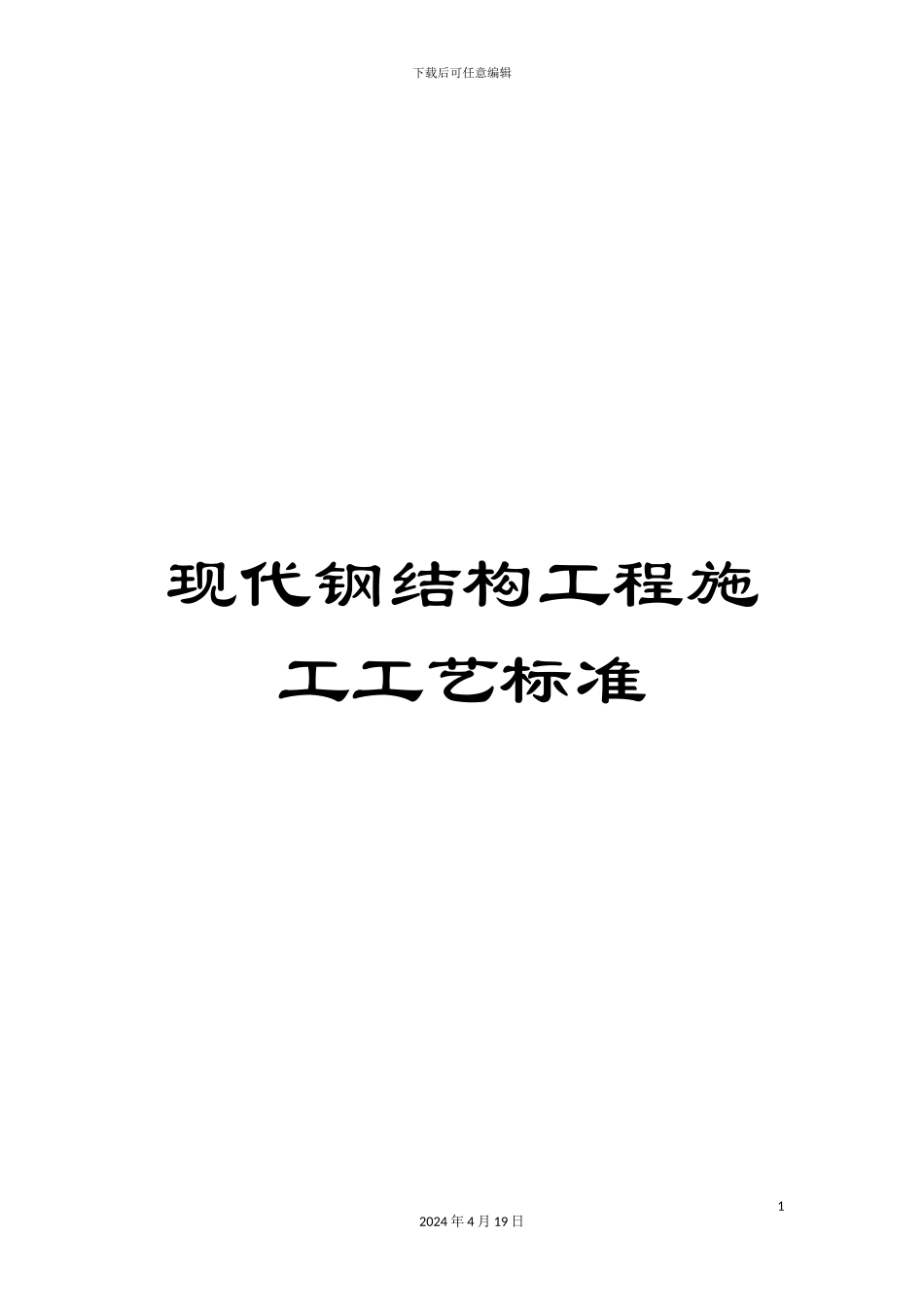

现代钢结构工程施工工艺标准

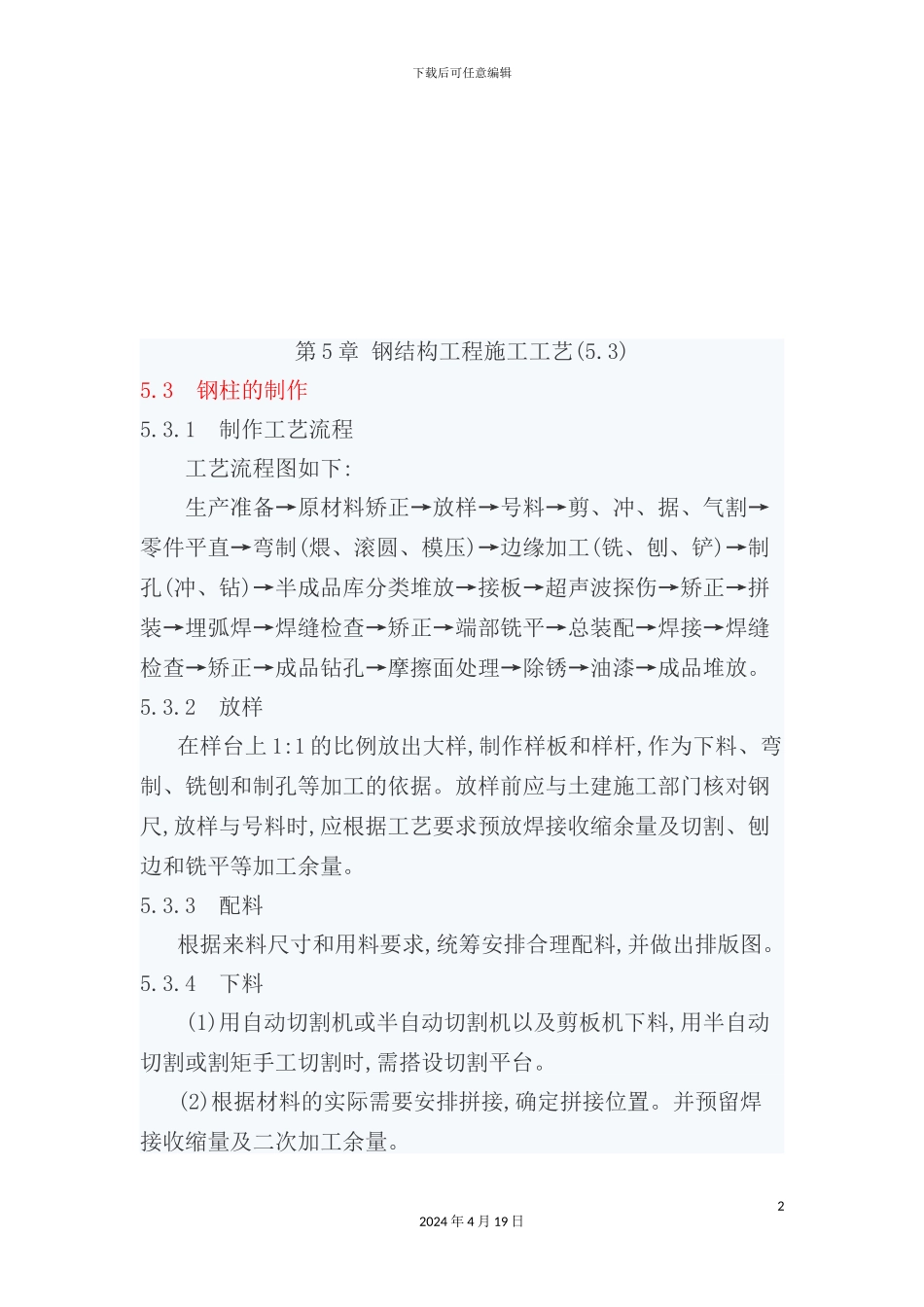

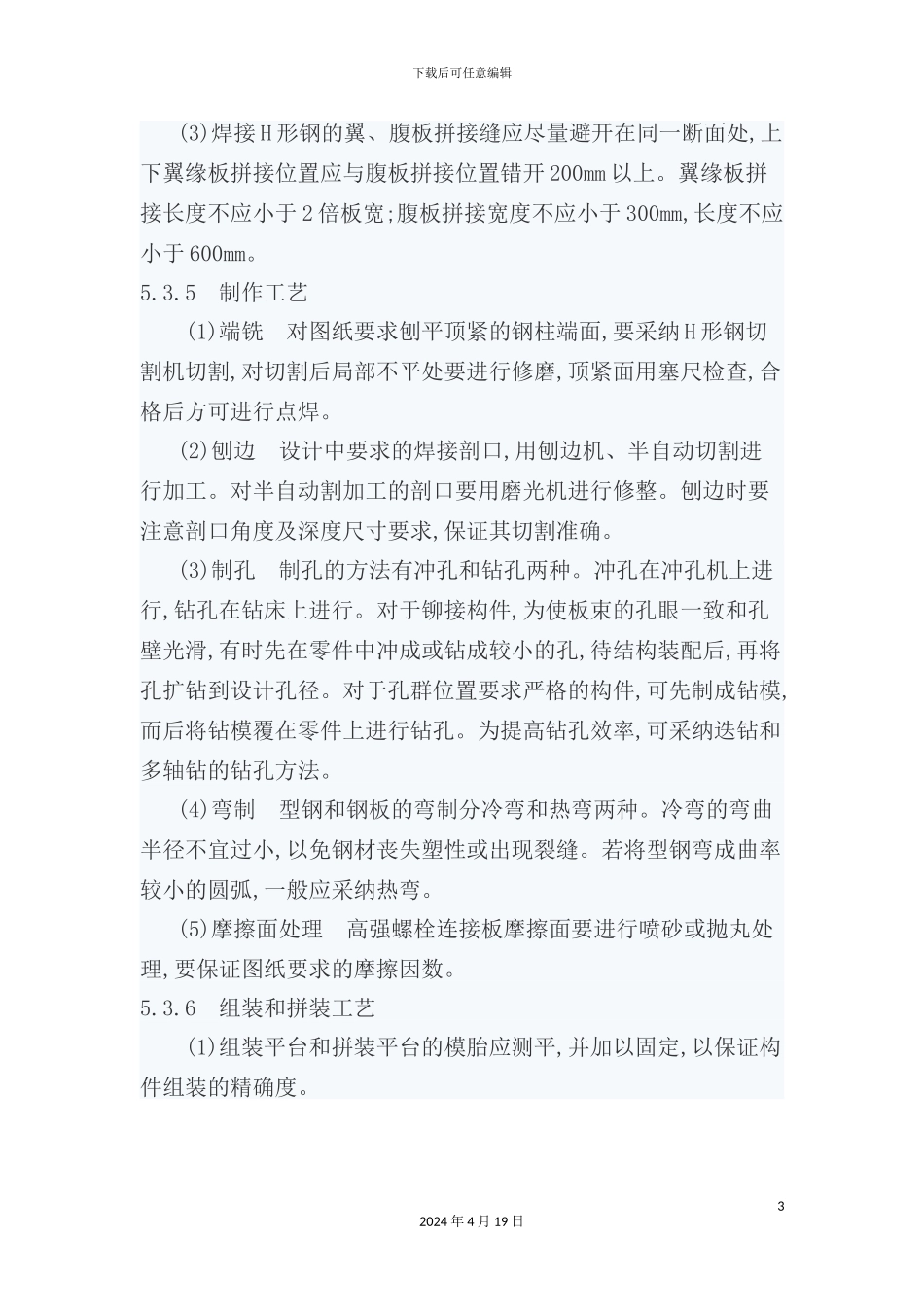

下载后可任意编辑现代钢结构工程施工工艺标准12024 年 4 月 19 日下载后可任意编辑第 5 章 钢结构工程施工工艺(5.3)5.3 钢柱的制作 5.3.1 制作工艺流程工艺流程图如下:生产准备→原材料矫正→放样→号料→剪、冲、据、气割→零件平直→弯制(煨、滚圆、模压)→边缘加工(铣、刨、铲)→制孔(冲、钻)→半成品库分类堆放→接板→超声波探伤→矫正→拼装→埋弧焊→焊缝检查→矫正→端部铣平→总装配→焊接→焊缝检查→矫正→成品钻孔→摩擦面处理→除锈→油漆→成品堆放。5.3.2 放样在样台上 1:1 的比例放出大样,制作样板和样杆,作为下料、弯制、铣刨和制孔等加工的依据。放样前应与土建施工部门核对钢尺,放样与号料时,应根据工艺要求预放焊接收缩余量及切割、刨边和铣平等加工余量。5.3.3 配料根据来料尺寸和用料要求,统筹安排合理配料,并做出排版图。5.3.4 下料 (1)用自动切割机或半自动切割机以及剪板机下料,用半自动切割或割矩手工切割时,需搭设切割平台。(2)根据材料的实际需要安排拼接,确定拼接位置。并预留焊接收缩量及二次加工余量。22024 年 4 月 19 日下载后可任意编辑(3)焊接 H 形钢的翼、腹板拼接缝应尽量避开在同一断面处,上下翼缘板拼接位置应与腹板拼接位置错开 200mm 以上。翼缘板拼接长度不应小于 2 倍板宽;腹板拼接宽度不应小于 300mm,长度不应小于 600mm。5.3.5 制作工艺 (1)端铣 对图纸要求刨平顶紧的钢柱端面,要采纳 H 形钢切割机切割,对切割后局部不平处要进行修磨,顶紧面用塞尺检查,合格后方可进行点焊。(2)刨边 设计中要求的焊接剖口,用刨边机、半自动切割进行加工。对半自动割加工的剖口要用磨光机进行修整。刨边时要注意剖口角度及深度尺寸要求,保证其切割准确。(3)制孔 制孔的方法有冲孔和钻孔两种。冲孔在冲孔机上进行,钻孔在钻床上进行。对于铆接构件,为使板束的孔眼一致和孔壁光滑,有时先在零件中冲成或钻成较小的孔,待结构装配后,再将孔扩钻到设计孔径。对于孔群位置要求严格的构件,可先制成钻模,而后将钻模覆在零件上进行钻孔。为提高钻孔效率,可采纳迭钻和多轴钻的钻孔方法。(4)弯制 型钢和钢板的弯制分冷弯和热弯两种。冷弯的弯曲半径不宜过小,以免钢材丧失塑性或出现裂缝。若将型钢弯成曲率较小的圆弧,一般应采纳热弯。(5)摩擦面处理 高强螺栓连接板摩擦面要进行喷砂或抛丸处理,要保证图纸要求的摩擦因数。5.3.6 组装和拼装工艺(1)组装平台和拼装平台的模胎应测平,并加以固...
