现场施工常出现的质量问题及其防治措施

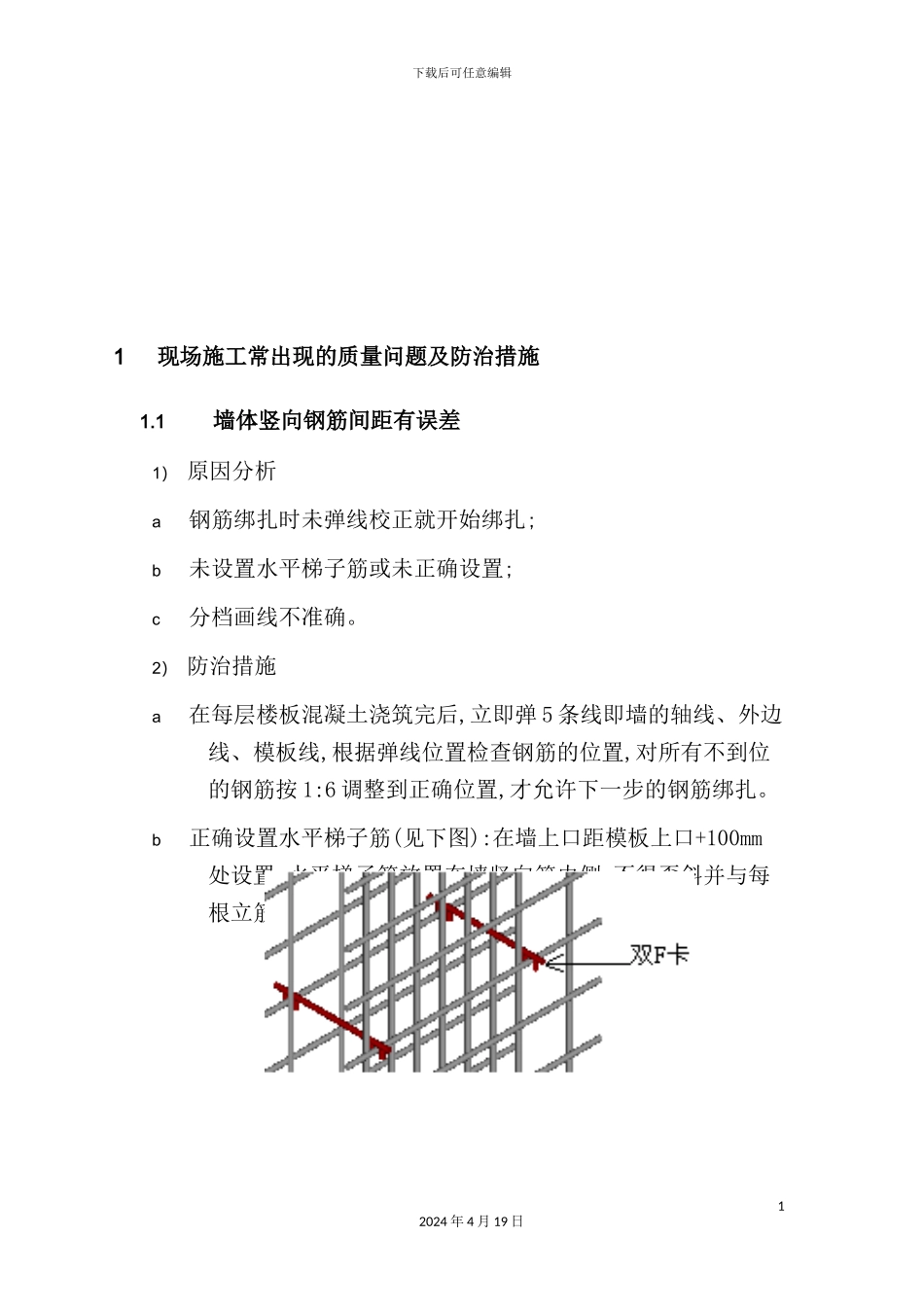

下载后可任意编辑现场施工常出现的质量问题及其防治措施12024 年 4 月 19 日下载后可任意编辑1现场施工常出现的质量问题及防治措施1.1墙体竖向钢筋间距有误差1） 原因分析a钢筋绑扎时未弹线校正就开始绑扎;b未设置水平梯子筋或未正确设置;c分档画线不准确。2） 防治措施a在每层楼板混凝土浇筑完后,立即弹 5 条线即墙的轴线、外边线、模板线,根据弹线位置检查钢筋的位置,对所有不到位的钢筋按 1:6 调整到正确位置,才允许下一步的钢筋绑扎。b正确设置水平梯子筋(见下图):在墙上口距模板上口+100mm处设置,水平梯子筋放置在墙竖向筋内侧,不得歪斜并与每根立筋绑扎牢固。12024 年 4 月 19 日下载后可任意编辑c绑扎时画线准确,距暗柱起步筋为 50mm,中间钢筋竖向间距从中向两边分,见下图:d分布筋相交点呈八字扣绑扎,绑扎完后卷尺拉通校正一遍。1.2墙体钢筋保护层厚度不准确1） 原因分析a钢筋保护层厚度模糊,未正确换算;b校正处理不正确或未校正;c采纳不准确的保护层垫块或垫块措施不得力。d不清楚长城杯规定的钢筋保护层偏差。2） 防治措施22024 年 4 月 19 日下载后可任意编辑a正确认识钢筋保护层并进行换算:钢筋保护层是指钢筋外皮到混凝土边的距离,当水平钢筋位于墙立筋外侧时,墙立筋保护层为(15mm+水平筋直筋)或 2 倍水平钢筋直径(当水平钢筋直径＞14mm 时,水平钢筋保护层取钢筋直径)。b竖向钢筋校正应从板底部开始校正,并按 1:6 打弯,浇筑顶板时在板内设置水平附加筋绑牢,在浇筑中派看筋人员随时整理校正。c垫块设置要合理:① 正确选用垫块种类:现在用于墙体的塑料卡厚度种类较少,一般只有 15mm、30mm 两种,一般 15mm 的垫块卡在水平筋上,30mm 的垫块卡在竖向筋上,种类少不能适应各种不同厚度的保护层。因此当水平筋直径不大于 14mm 时,采纳 15mm 的垫块卡在水平筋上可保证保护层准确,当水平钢筋直径大于 14mm 时,建议采纳砂浆垫块,垫块制作在模具内应保证其准确性并在使用时达到应有的强度,垫块制作见下图:② 垫块设置合理、牢固:塑料垫块卡在水平筋上,开口必须朝下,砂浆垫块设置在墙分布筋相交点处并绑扎牢固,一般墙体垫块设置32024 年 4 月 19 日薄钢板带多层板下载后可任意编辑间距为 600～1000mm 呈梅花型布置。③ 采纳双 F 卡控制钢筋保护层,设置处可代替墙体 S 钩或保护层垫块,一般趋向于在墙中设置一排,双 F 卡的形式见下图:d长城杯的法律规范一般高于国家标准,创结构长城杯的工程...
