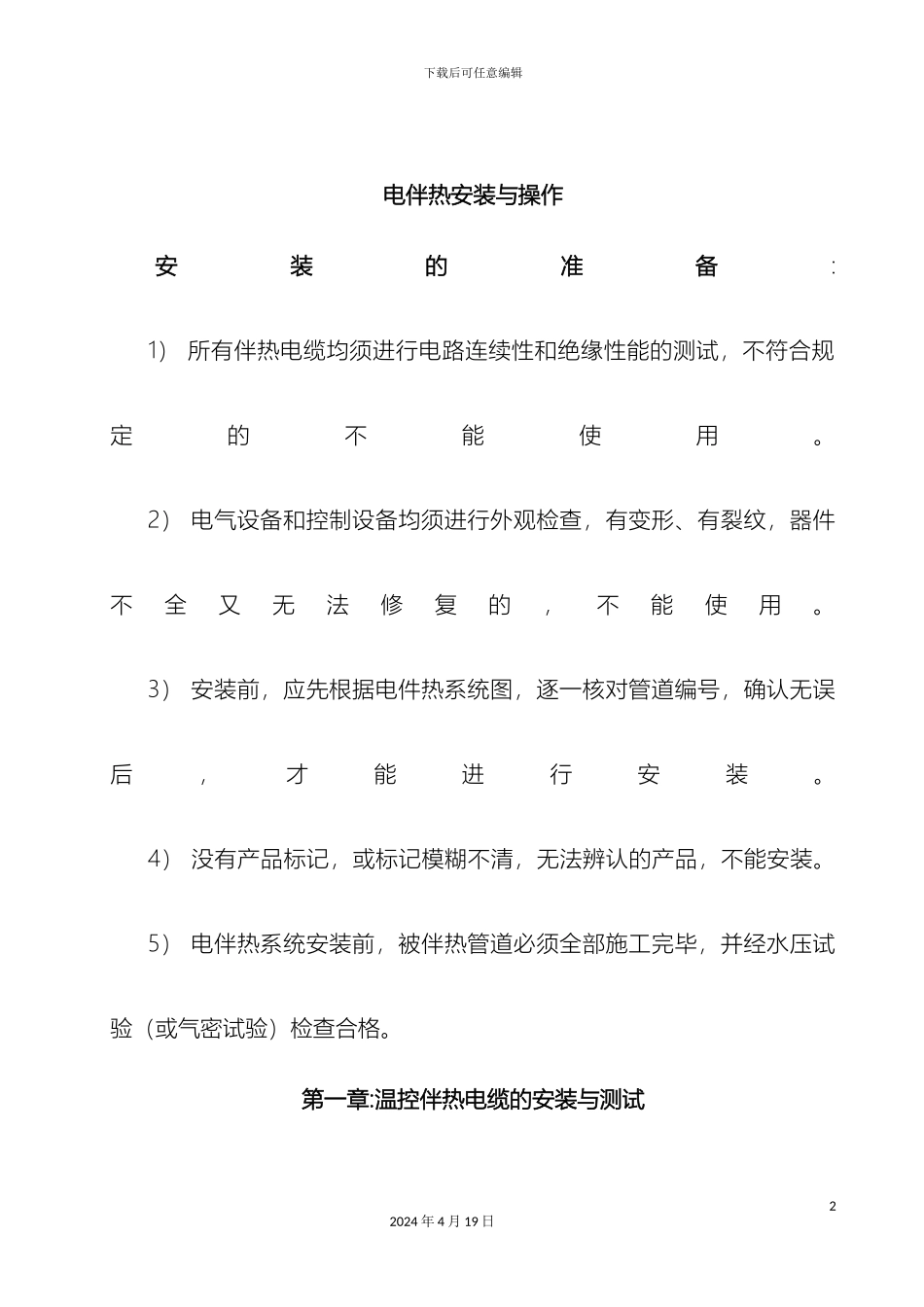

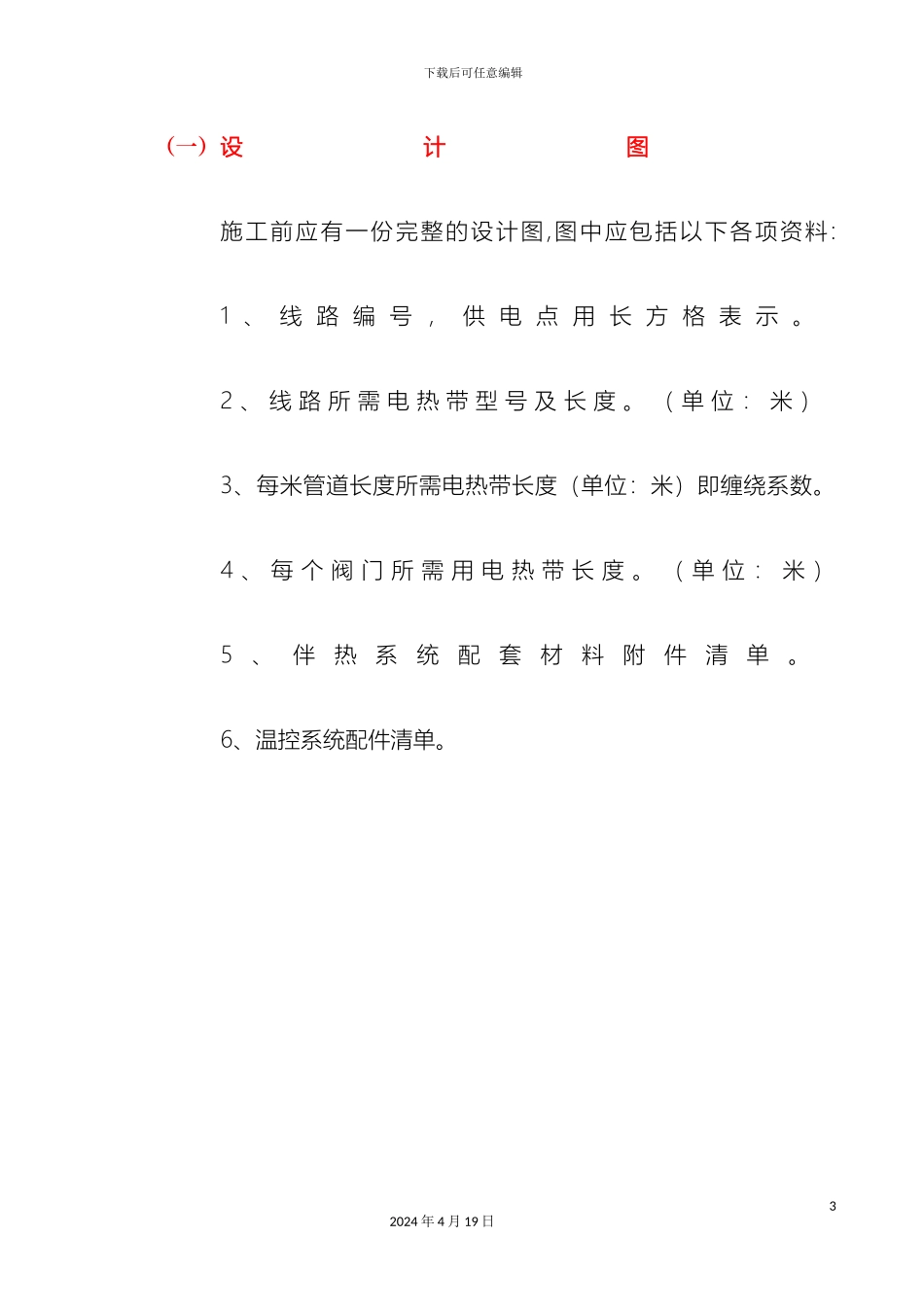

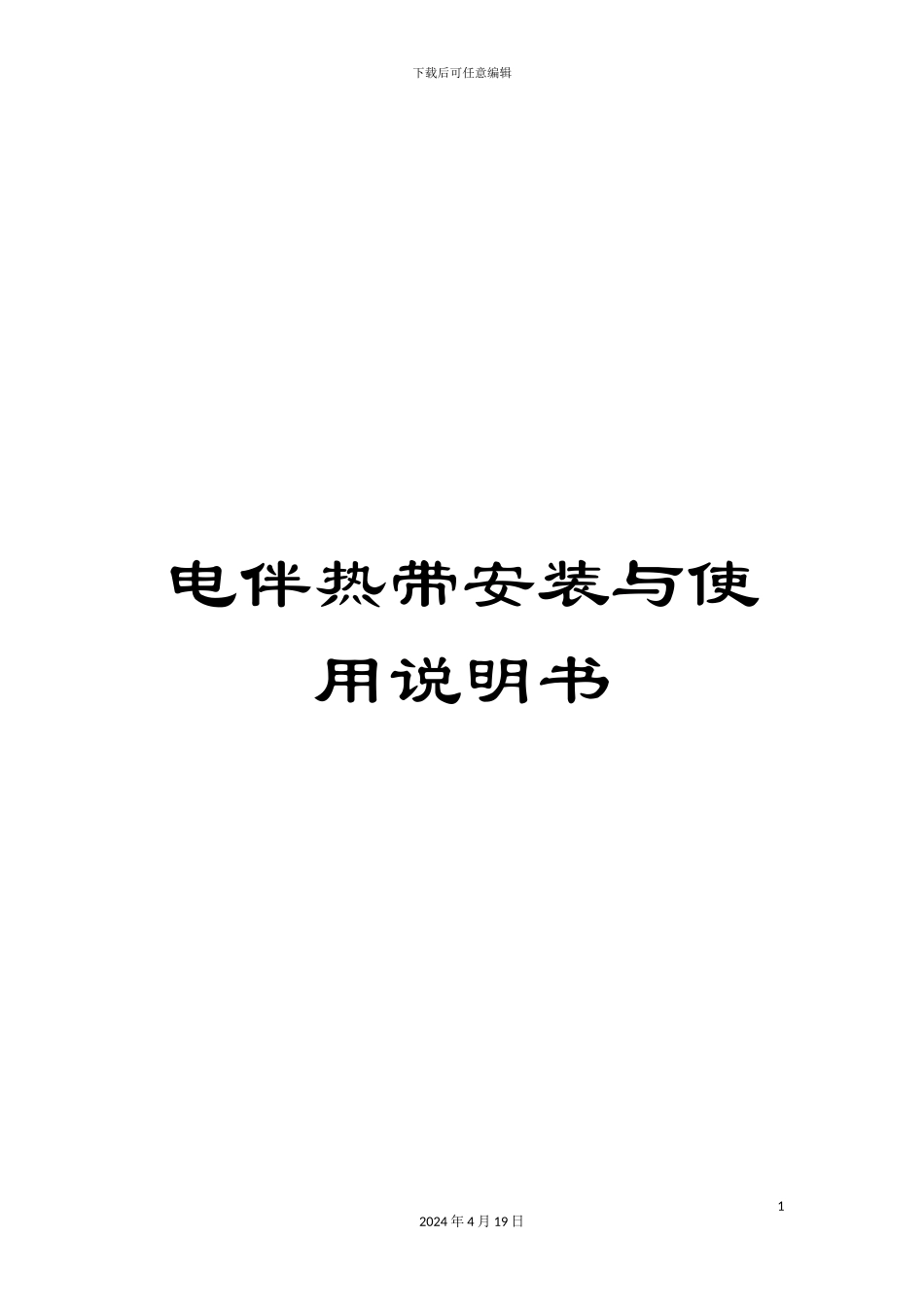

下载后可任意编辑电伴热带安装与使用说明书12024 年 4 月 19 日下载后可任意编辑电伴热安装与操作安装的准备: 1) 所有伴热电缆均须进行电路连续性和绝缘性能的测试,不符合规定的不能使用。 2) 电气设备和控制设备均须进行外观检查,有变形、有裂纹,器件不全又无法修复的,不能使用。 3) 安装前,应先根据电件热系统图,逐一核对管道编号,确认无误后,才能进行安装。 4) 没有产品标记,或标记模糊不清,无法辨认的产品,不能安装。 5) 电伴热系统安装前,被伴热管道必须全部施工完毕,并经水压试验(或气密试验)检查合格。第一章:温控伴热电缆的安装与测试22024 年 4 月 19 日下载后可任意编辑(一)设计图 施工前应有一份完整的设计图,图中应包括以下各项资料:1 、 线 路 编 号 , 供 电 点 用 长 方 格 表 示 。 2 、 线 路 所 需 电 热 带 型 号 及 长 度 。 ( 单 位 : 米 ) 3、每米管道长度所需电热带长度(单位:米)即缠绕系数。4 、 每 个 阀 门 所 需 用 电 热 带 长 度 。 ( 单 位 : 米 )5、伴热系统配套材料附件清单。 6、温控系统配件清单。 32024 年 4 月 19 日下载后可任意编辑42024 年 4 月 19 日下载后可任意编辑7、施工时所需材料清单。8、设计考虑参数和所采纳保温材料规格。(二)施工前准备工作 (A)管道系统 1、管道系统与配备都已施工完毕。 2、防锈防腐涂层已干透。 3 、 管 道 系 统 施 工 法 律 规 范 与 设 计 图 中 所 示 一 致 。 4、锉去所有毛刺和利角。 (B)电热带和配件 1、电热带表面有否损破。 2、电热带的绝缘性能良好(要求用摇表在 1000VDC 测试时绝缘电阻为≥20MΩ)。 52024 年 4 月 19 日下载后可任意编辑3、电热带与所有配件的型号与设计要求一致。 (C)现场准备 1、将一卷电热带与卷筒放置于一支架上,并放置在线路其中一端附近。 2、沿管道布电热带,并避开: *将电热带放置于毛刺和利角上。 *用力拉扯电热带。 *脚踏或重物放置电热带上。 (三)单根电热带施工法 1、玻璃纤维压敏胶带或铝胶带每隔约 50Cm 处将电热带固定于管道上。 2 、 平 敷 时 尽 可 能 将 电 热 带 附 在 管 道 的 下 45 度 侧 方 。 3 、 在 线 路 的 第 一 供 电 点 和 尾 端 各 预 留 1m 长 的 电 热 带 。 62...
