电动单梁承重梁改造方案

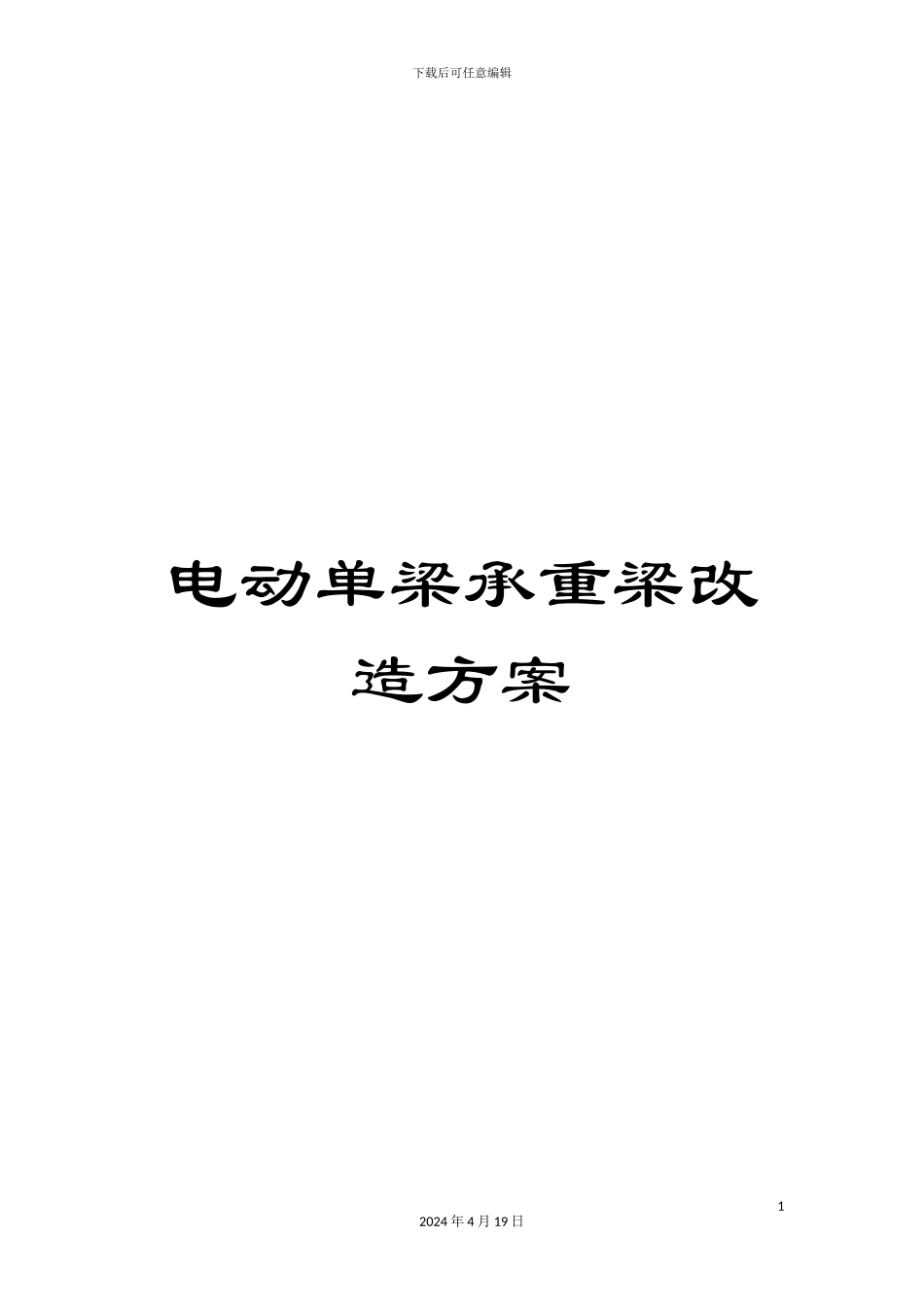

电动单梁承重梁改造方案_第1页
1/10

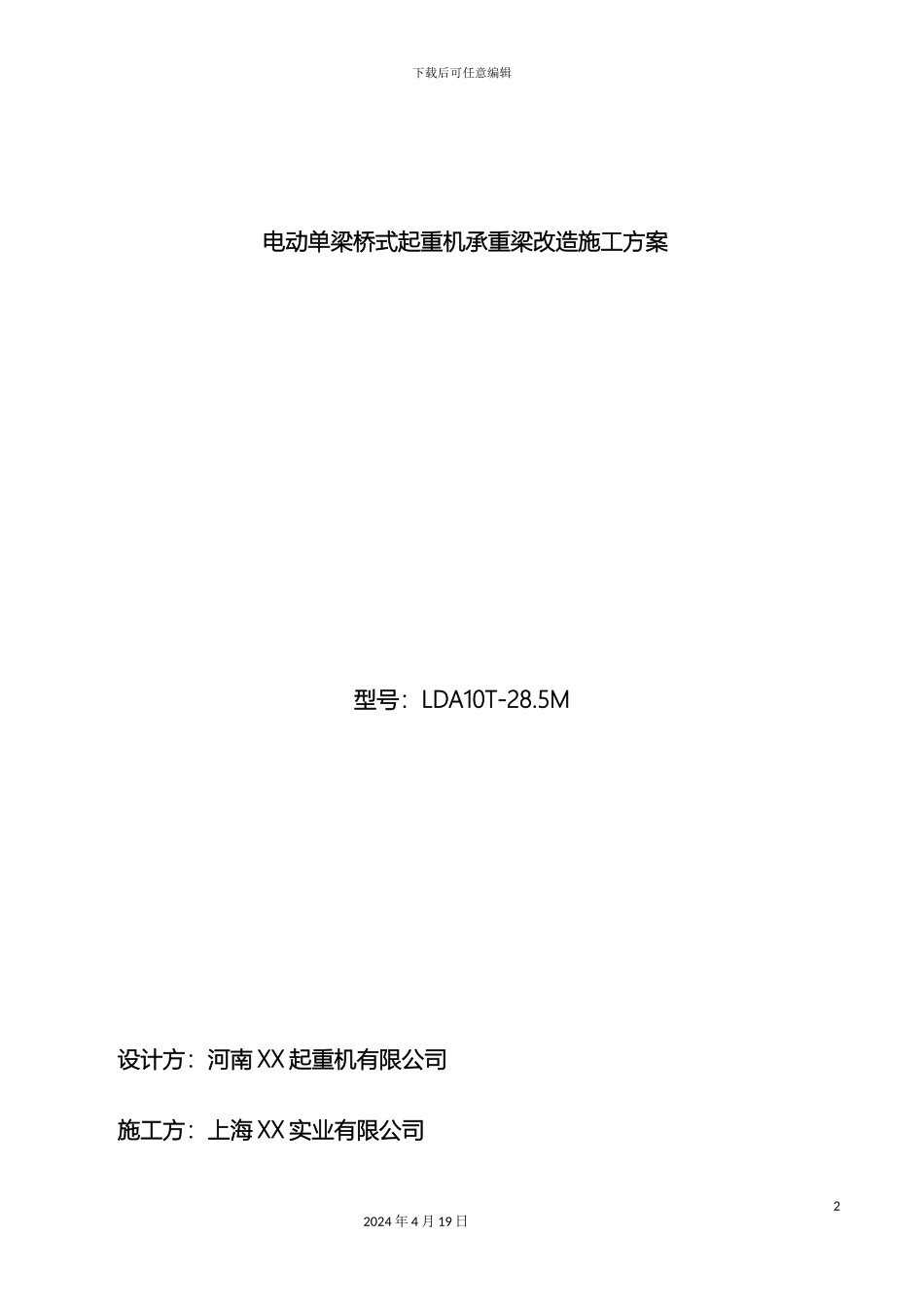

电动单梁承重梁改造方案_第2页
2/10
电动单梁承重梁改造方案_第3页
3/10
下载后可任意编辑电动单梁承重梁改造方案12024 年 4 月 19 日下载后可任意编辑 电动单梁桥式起重机承重梁改造施工方案型号:LDA10T-28.5M 设计方:河南 XX 起重机有限公司施工方:上海 XX 实业有限公司22024 年 4 月 19 日下载后可任意编辑 因使用单位生产规模扩大,现今 LDA5T-28.5M 起重机以无法满足其工作量,应增设 LDA10T-28.5M 起重机;但承重梁及轨道装置曾以 5 吨的行吊设计,根据中华人民共和国《起重机械安全监察规定》为确保起重机械安全使用可靠,即按国家有关标准、法律规范对起重机承重梁部分进行改造。一、产品简介 LDA10T-28.5m 电动单梁桥式起重机(以下简称起重机)是按《起重机设计法律规范》GB3811- 及《起重机设计手册》,综合考虑制造的。 起重机由端梁、主梁、电动葫芦、大车运行机构及电气部分组成,属中型起重设备,其额定载荷 10t,跨度 28.5m,适用温度-25℃~+40℃,湿度≤85%,无火灾、爆炸危险和腐蚀性介质的环境中工作,禁止吊运熔化金属、有 毒 、 易 燃 、 易 爆 炸 物 品 , 起 重 机 自 重 : 16680kg 、 大 车 轮 距 为 :3400mm、葫芦自重为:1250kg、最大轮压:145.9KN 、最小轮压:30.6KN 32024 年 4 月 19 日下载后可任意编辑二、LDA5T-28.5M 与 LDA10T-28.5M 产品对比 起重机自重:9100kg 起重机自重:16680kg 大车轮距:3500mm 大车轮距:3400mm 葫芦自重:500kg 葫芦自重:1250kg 最大轮压:55.37KN 最大轮压:145.9KN 最小轮压:22.3KN 最小轮压:30.6KN由以上数据能够看出,现增设产品轮压自重远远高于旧产品,故需将承重梁进行改造加固方可使用三、承重梁技术参数1、柱距:7000mm2、规格型号:H 型钢 250x5003、轨道:P244、承重梁截面参数如下图42024 年 4 月 19 日下载后可任意编辑 四、改造方案1、根据《材料力学》主梁截面一定前提下,最有效的增加主梁承载力方法是减小简支梁的支点,即在柱距 7000mm 之间增设一根立柱,将简支梁的支点缩小为 3500mm。2、承重梁改造图样如下:52024 年 4 月 19 日下载后可任意编辑3、立柱计算 立柱采纳 150x300H 型钢,立柱高度为 6200mm λ=L 计/∫﹤[160] δ=N/A﹤[1600]L 计=6200mm N=145.9KN=14890kg (取最大轮压全部加载立柱) =124 A=47.52cm²带入数值λ=50﹤[160] (长细比满足其要求)δ=314kg/cm²﹤[1600] (强度满足其使用要求)62...
