兰州某高层采暖设计说明VIP免费

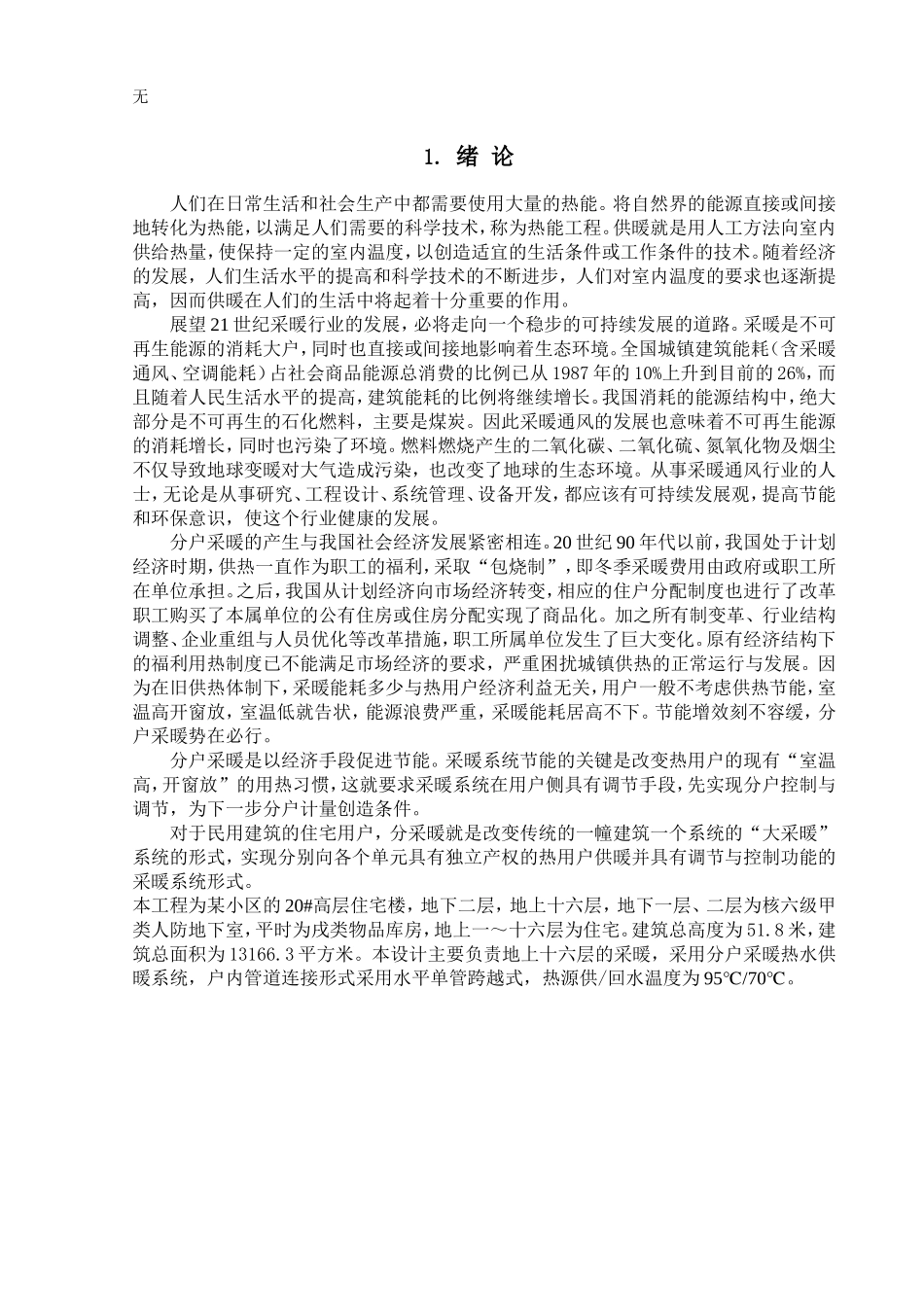

无1.绪论人们在日常生活和社会生产中都需要使用大量的热能。将自然界的能源直接或间接地转化为热能，以满足人们需要的科学技术，称为热能工程。供暖就是用人工方法向室内供给热量，使保持一定的室内温度，以创造适宜的生活条件或工作条件的技术。随着经济的发展，人们生活水平的提高和科学技术的不断进步，人们对室内温度的要求也逐渐提高，因而供暖在人们的生活中将起着十分重要的作用。展望21世纪采暖行业的发展，必将走向一个稳步的可持续发展的道路。采暖是不可再生能源的消耗大户，同时也直接或间接地影响着生态环境。全国城镇建筑能耗（含采暖通风、空调能耗）占社会商品能源总消费的比例已从1987年的10%上升到目前的26%，而且随着人民生活水平的提高，建筑能耗的比例将继续增长。我国消耗的能源结构中，绝大部分是不可再生的石化燃料，主要是煤炭。因此采暖通风的发展也意味着不可再生能源的消耗增长，同时也污染了环境。燃料燃烧产生的二氧化碳、二氧化硫、氮氧化物及烟尘不仅导致地球变暖对大气造成污染，也改变了地球的生态环境。从事采暖通风行业的人士，无论是从事研究、工程设计、系统管理、设备开发，都应该有可持续发展观，提高节能和环保意识，使这个行业健康的发展。分户采暖的产生与我国社会经济发展紧密相连。20世纪90年代以前，我国处于计划经济时期，供热一直作为职工的福利，采取“包烧制”，即冬季采暖费用由政府或职工所在单位承担。之后，我国从计划经济向市场经济转变，相应的住户分配制度也进行了改革职工购买了本属单位的公有住房或住房分配实现了商品化。加之所有制变革、行业结构调整、企业重组与人员优化等改革措施，职工所属单位发生了巨大变化。原有经济结构下的福利用热制度已不能满足市场经济的要求，严重困扰城镇供热的正常运行与发展。因为在旧供热体制下，采暖能耗多少与热用户经济利益无关，用户一般不考虑供热节能，室温高开窗放，室温低就告状，能源浪费严重，采暖能耗居高不下。节能增效刻不容缓，分户采暖势在必行。分户采暖是以经济手段促进节能。采暖系统节能的关键是改变热用户的现有“室温高，开窗放”的用热习惯，这就要求采暖系统在用户侧具有调节手段，先实现分户控制与调节，为下一步分户计量创造条件。对于民用建筑的住宅用户，分采暖就是改变传统的一幢建筑一个系统的“大采暖”系统的形式，实现分别向各个单元具有独立产权的热用户供暖并具有调节与控制功能的采暖系统形式。本工程为某小区的20#高层住宅楼，地下二层，地上十六层，地下一层、二层为核六级甲类人防地下室，平时为戌类物品库房，地上一～十六层为住宅。建筑总高度为51.8米，建筑总面积为13166.3平方米。本设计主要负责地上十六层的采暖，采用分户采暖热水供暖系统，户内管道连接形式采用水平单管跨越式，热源供/回水温度为95℃/70℃。无2.设计原始资料2.1设计题目兰州市某高层住宅楼供暖系统设计2.2原始资料2.2.1.建筑物概况本工程为某小区的20#高层住宅楼，地下二层，地上十六层，地下一层、二层为核六级甲类人防地下室，平时为戌类物品库房，地上一～十六层为住宅。建筑总高度为51.8米，建筑总面积为13166.3平方米。无2.2.2.设计提供图纸建筑物平面、剖面、立面图及其尺寸，详见附图。2.2.3.室内外设计参数1)室外设计参数供暖室外计算温度：-11℃；冬季室外平均风速：0.4m/s；冬季主导风向：东、北。2)室内设计参数室内供暖计算温度按房间用途取值。2.2.4.室外热水网路热力资料1)外网供水温度：℃2)外网回水温度：℃3)外网资用压力：p=6500毫米水柱4)热水流量：外网可保证供应5)引入口位置：由建筑物北向引至地下一层换热间.2.2.5.围护结构资料1)屋面：60厚挤塑聚苯乙烯泡沫保温层，k=0.73w/m2.k；2)外墙：300厚非承重烧结粘土空心砖，外抹20厚水泥砂浆，内贴30厚挤塑聚苯板；3)内墙：200厚非承重烧结粘土空心砖，两侧各抹20厚水泥砂浆；4)楼板：120厚钢筋混凝土楼板，40厚水泥珍珠岩砂浆垫层，k=2.0w/m2.k；底层与地下一层之间的楼板设保温层，k=0.45w/m2.k。5)楼梯间：为封闭不采暖楼梯间；6)外窗：采用塑钢窗，中空玻璃，k=3.9w/m2.k；7)门：分户门采用...
