电能计量装置错误接线检查作业指导书

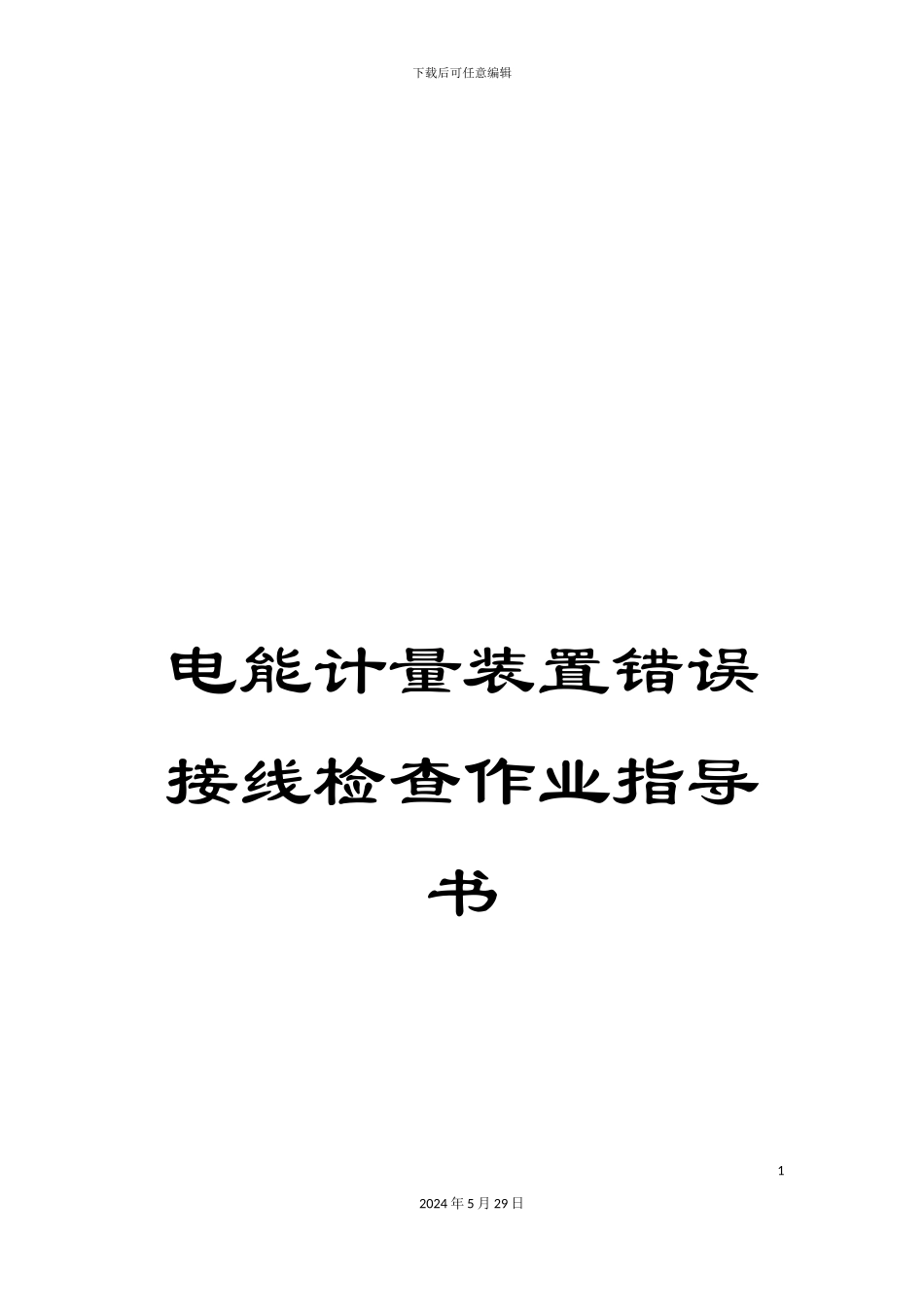

电能计量装置错误接线检查作业指导书_第1页
1/37
电能计量装置错误接线检查作业指导书_第2页
2/37
电能计量装置错误接线检查作业指导书_第3页
3/37
下载后可任意编辑电能计量装置错误接线检查作业指导书12024 年 5 月 29 日下载后可任意编辑22024 年 5 月 29 日下载后可任意编辑三相三线有功电能表错误接线检查作业指导书一、任务要求: 1、遵守安全工作规程,正确使用仪表; 2、画出向量图,描述故障错误; 3、列出各元件功率表示式及总的功率表示式; 4、求出更正系数二、适用范围:电压互感器采纳两台单相互感器按 V/v0方式连接,电流互感器采纳分开四线制连接方式。所接负载为一块三相三线有功电能表和一块三相三线(60°)无功电能表、电压回路阻抗对称的感性负载(容性负载的分析方法可类推 )功率因数 COSΦ>0.5(Φ<60°)。三、配备工具:一块数字式相位伏安表(仅提供一组电压测试线和一个电流钳)。四、相关知识:(一)三相三线有功电能表正确接线的相量图32024 年 5 月 29 日下载后可任意编辑(二)正确功率表示式: (三)电压互感器一次断线、二次断线、二次极性反接情况的电路分析。1、电压互感器 V 型接线一、二次断线时二次侧线电压数值表:下表列出了当一次断和二次断电压时,二次侧各相与相间电压的数值。42024 年 5 月 29 日下载后可任意编辑52024 年 5 月 29 日序号故 障断线情况故障断线接线图(实线为有功电能表,虚线为无功电能表)电压互感器一、二次断线时二次侧电压(V)二次侧不接 电能表(空载)二次侧接一只有功电能表二次侧接一只有功电能表和一只无功电能表UuvUwvUwuUuvUwvUwuUuvUwvUwu1一 次侧U相断相0100100010010050100502一次侧V相断相5050100505010050501003一次侧W相断相1000100100010010033674二次侧u相断相01000010010050100505二次侧 v 相断相00100505010067331006二次侧w相断相1000010001001003367下载后可任意编辑注 有功和无功电能表的线圈阻抗按相同计算,电压互感器励磁阻抗也认为相等。 2、V.v 接法电压互感器极性接反时的相量图及线电压序号极性接反相别接线图向量图二次线电压(V)1U 相极性接反Uuv=100Uvw=100Uwu=1732W 相极性接反Uuv=100Uvw=100Uwu=1733U、W相极性都接反Uuv=100Uvw=100Uwu=100(四)电流互感器短路、断路、反极性的分析。电流互感器短路、断路的情况,我们能够经过比对测量推断出是短路还是断路,并确定是哪一相然后恢复。推断方法是用钳形表分别测量电能表表尾电流和电流互感器二次端钮出线的电流(此处相序我们认为一定是正确的),若两者均为 0,则说明该相电流互感器断路;若电流互感器二次端钮出线的电流正常,而电...
