盘锦管线东河跨越施工组织设计模板

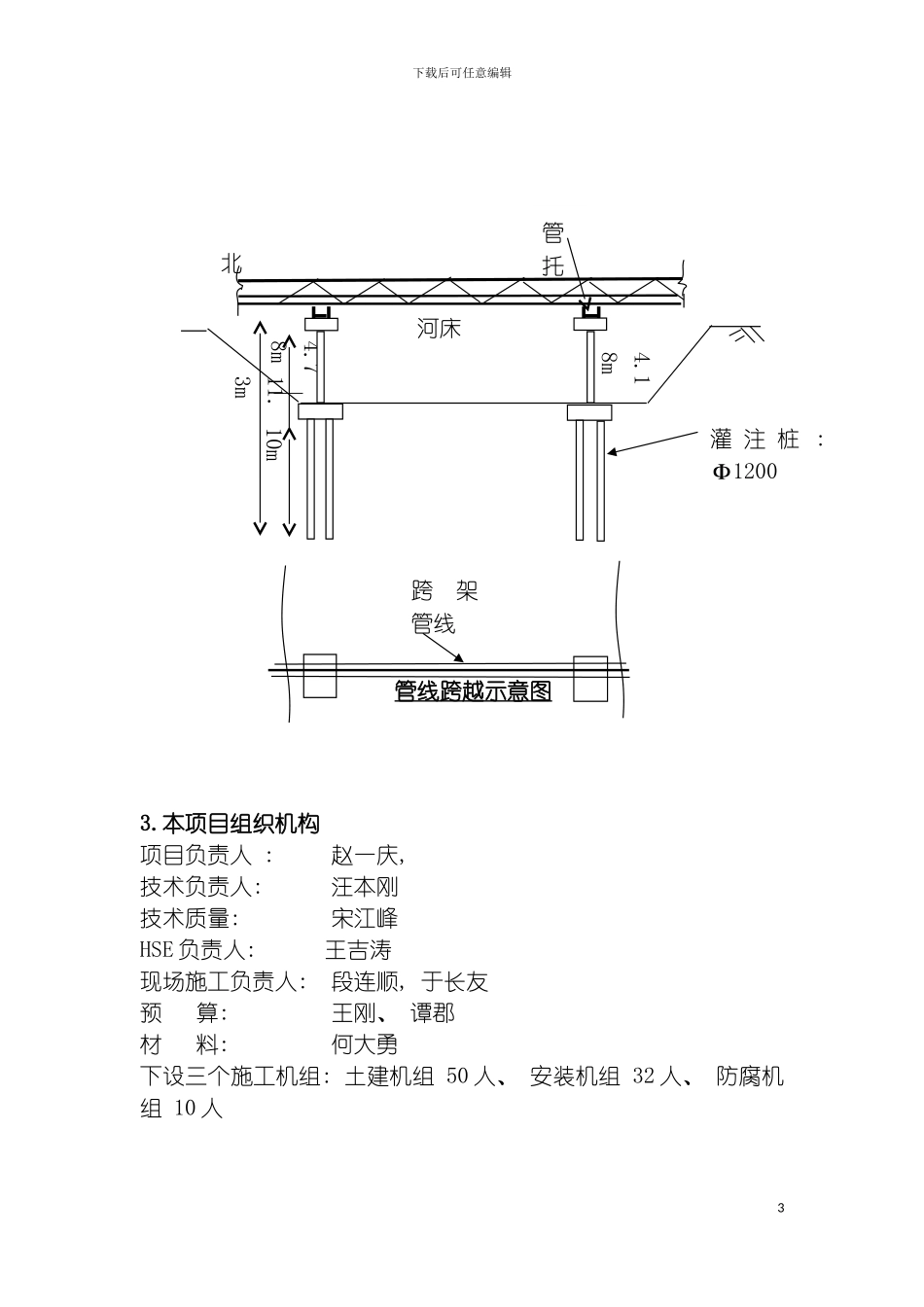

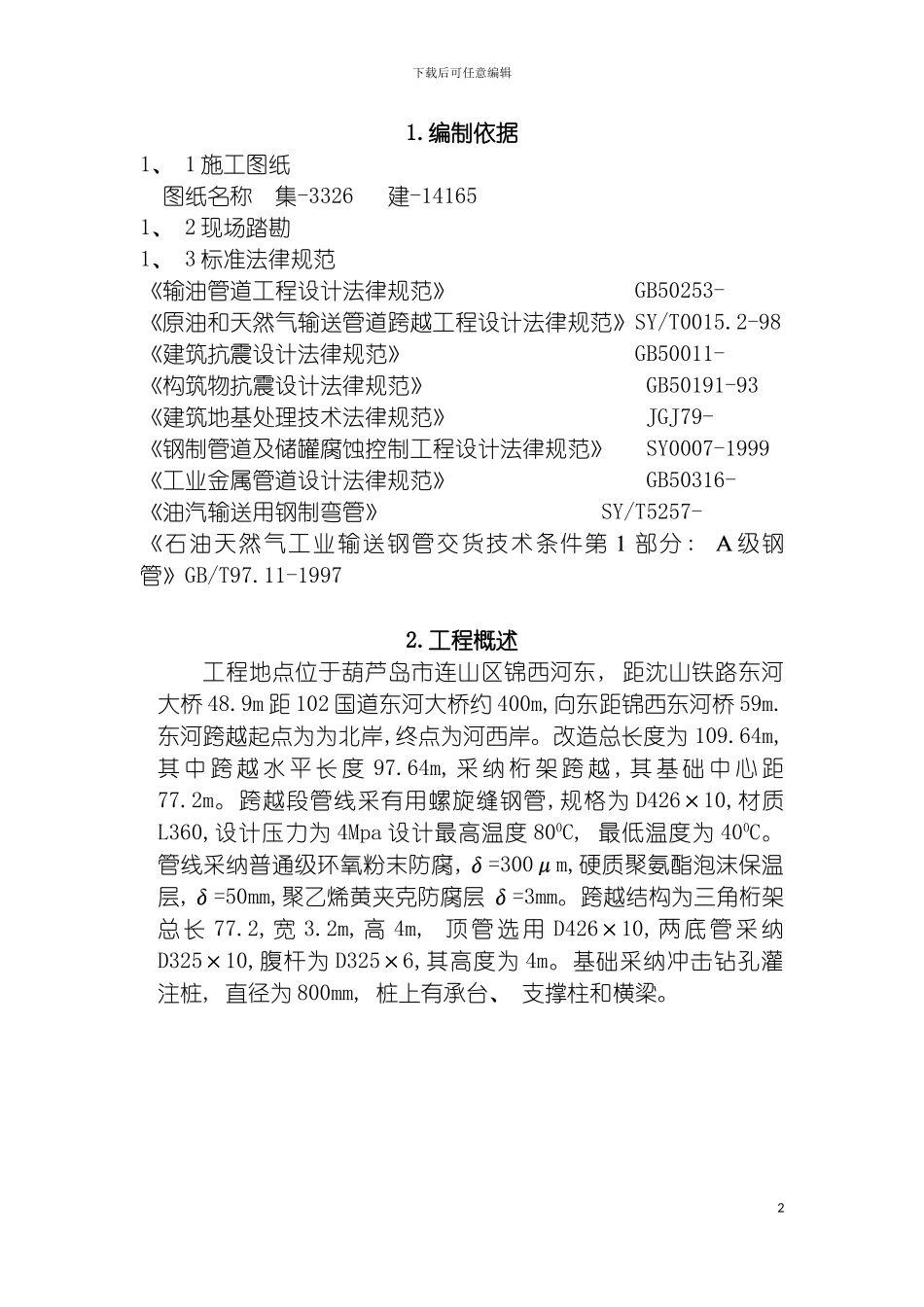

下载后可任意编辑盘锦管线东河跨越施工组织设计1下载后可任意编辑1.编制依据1、 1 施工图纸图纸名称 集-3326 建-141651、 2 现场踏勘1、 3 标准法律规范《输油管道工程设计法律规范》 GB50253- 《原油和天然气输送管道跨越工程设计法律规范》SY/T0015.2-98 《建筑抗震设计法律规范》 GB50011- 《构筑物抗震设计法律规范》 GB50191-93《建筑地基处理技术法律规范》 JGJ79- 《钢制管道及储罐腐蚀控制工程设计法律规范》 SY0007-1999《工业金属管道设计法律规范》 GB50316- 《油汽输送用钢制弯管》 SY/T5257- 《石油天然气工业输送钢管交货技术条件第１部分 : Ａ级钢管》GB/T97.11-19972.工程概述工程地点位于葫芦岛市连山区锦西河东, 距沈山铁路东河大桥 48.9m 距 102 国道东河大桥约 400m,向东距锦西东河桥 59m.东河跨越起点为为北岸,终点为河西岸。改造总长度为 109.64m,其 中 跨 越 水 平 长 度 97.64m, 采 纳 桁 架 跨 越 , 其 基 础 中 心 距77.2m。跨越段管线采有用螺旋缝钢管,规格为 D426×10,材质L360,设计压力为 4Mpa 设计最高温度 800C, 最低温度为 400C。管线采纳普通级环氧粉末防腐,δ=300μm,硬质聚氨酯泡沫保温层,δ=50mm,聚乙烯黄夹克防腐层 δ=3mm。跨越结构为三角桁架总长 77.2,宽 3.2m,高 4m, 顶管选用 D426×10,两底管采纳D325×10,腹杆为 D325×6,其高度为 4m。基础采纳冲击钻孔灌注桩, 直径为 800mm, 桩上有承台、 支撑柱和横梁。 2下载后可任意编辑北河床管线跨越示意图3.本项目组织机构项目负责人 : 赵一庆, 技术负责人: 汪本刚技术质量: 宋江峰HSE 负责人: 王吉涛现场施工负责人: 段连顺, 于长友预 算: 王刚、 谭郡材 料: 何大勇下设三个施工机组: 土建机组 50 人、 安装机组 32 人、 防腐机组 10 人3跨架管线管托4.78m 11.3m10m灌 注 桩 : Ф12004.18m下载后可任意编辑4.施工技术方案4．1 施工程序 4．2 施工技术措施4.2.1 施工前应向当地河道及铁路部门办理施工手续, 查明跨越处是否有管道、 电缆、 光缆等障碍物。4.2.2 施工前熟悉施工图纸, 明确工艺部分的焊接要求, 确定焊评。了解跨越处地质情况和地形地貌, 掌握跨越结构。4.2.3 检查施工设备、 手段用料是否齐全完好, 以及配备各种工作人员及施工队伍。4.2.4 安排施工队伍、 机具、 材料及安装安全警示和安全防护设施。4.2.5 铁路与公路立交...
