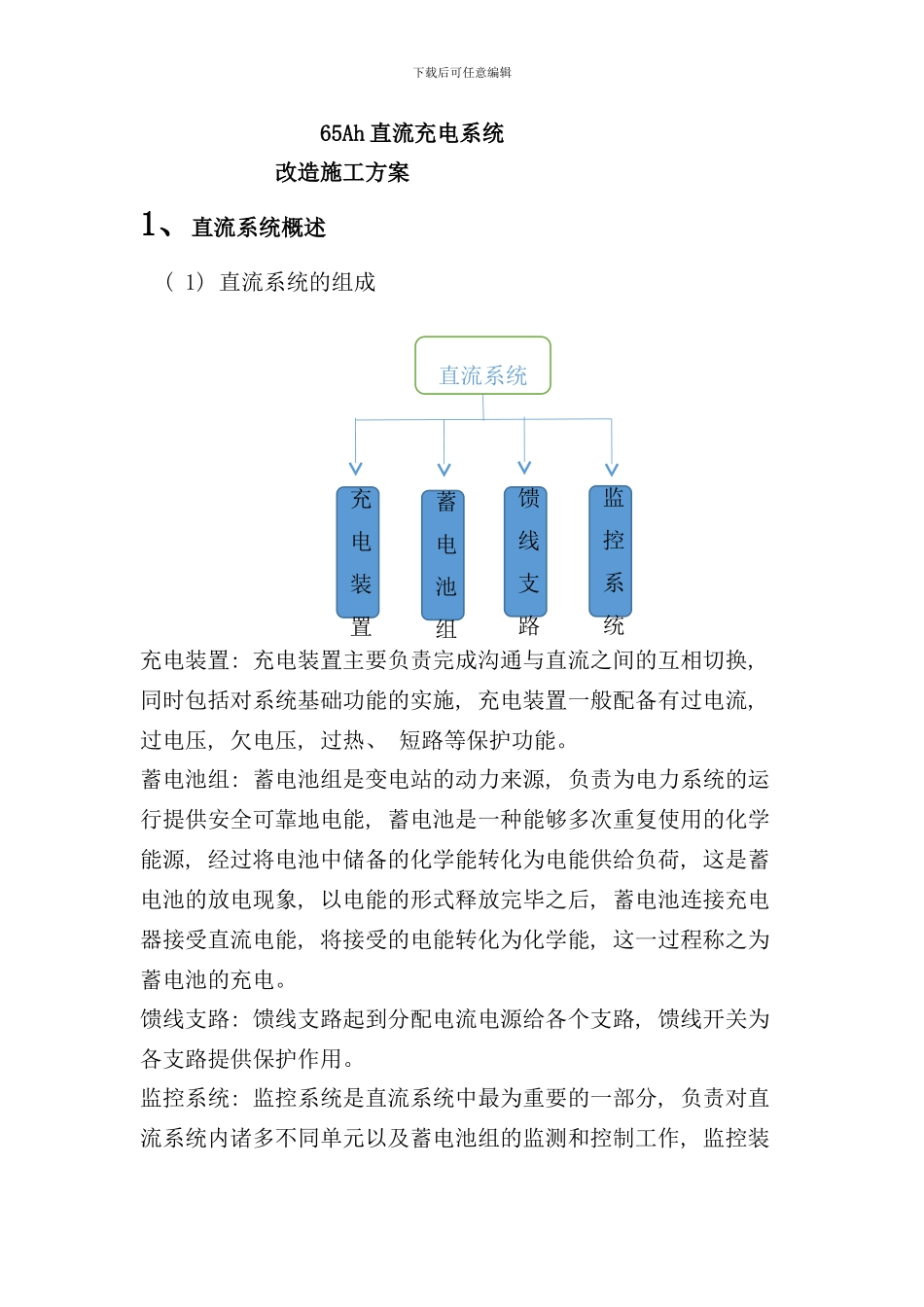

下载后可任意编辑65Ah 直流充电系统改造施工方案1、直流系统概述 ( 1) 直流系统的组成充电装置: 充电装置主要负责完成沟通与直流之间的互相切换, 同时包括对系统基础功能的实施, 充电装置一般配备有过电流, 过电压, 欠电压, 过热、 短路等保护功能。蓄电池组: 蓄电池组是变电站的动力来源, 负责为电力系统的运行提供安全可靠地电能, 蓄电池是一种能够多次重复使用的化学能源, 经过将电池中储备的化学能转化为电能供给负荷, 这是蓄电池的放电现象, 以电能的形式释放完毕之后, 蓄电池连接充电器接受直流电能, 将接受的电能转化为化学能, 这一过程称之为蓄电池的充电。馈线支路: 馈线支路起到分配电流电源给各个支路, 馈线开关为各支路提供保护作用。监控系统: 监控系统是直流系统中最为重要的一部分, 负责对直流系统内诸多不同单元以及蓄电池组的监测和控制工作, 监控装直流系统充电装置蓄电池组馈线支路监控系统下载后可任意编辑置能够记录直流系统实时运行的参数, 方便工作人员根据参数的变化对系统的运行情况作出推断与处理, 监控系统属于全自动管理模块, 能够对直流电源系统实行完全智能化的管理和控制, 监控模块还能够对下级设备上报的各种信息进行实时显示, 包括系统的采集数据、 设置参数等, 监控模块还有设置功能, 实现监控模块或者上下级设备运行参数的设置。 ( 2) 直流系统的作用 I、 直流系统是给信号及远动装置、 微机保护及自动装置、 事故照明、 断路器分合闸操作提供直流电源的可靠电源设备。直流系统是一个独立的电源, 在外部沟通电中断的情况下, 由蓄电池组继续提供直流电源, 保障系统设备的正常运行, 假如直流系统出现故障问题, 变电站( 配电室) 将失去系统继续正常运行的机会, 失去直流电源供电的 10KV 断路器将无法自动跳闸, 电源系统的瞬间短路, 给配电室设备带来巨大隐患。 II、 直流系统的用电负荷极为重要, 对供电的可靠性要求很高, 直流系统的可靠性是保证配电室安全运行的决定性条件之一。 III、 在系统发生故障, 站用电中断的情况下, 假如直流电源系统不能可靠地为工作设备提供直流工作电源, 将会产生不可估量的损失。2、项目概况、 作业现场及周边情况; _____________________________已造成生产安全隐患, 需及时进行维修。1、 现配电室直流系统存在问题存在问题安全隐患点处理办法 蓄电池使用寿命已达年限, 极柱严重老化, 1、 高压柜微机保护无...
