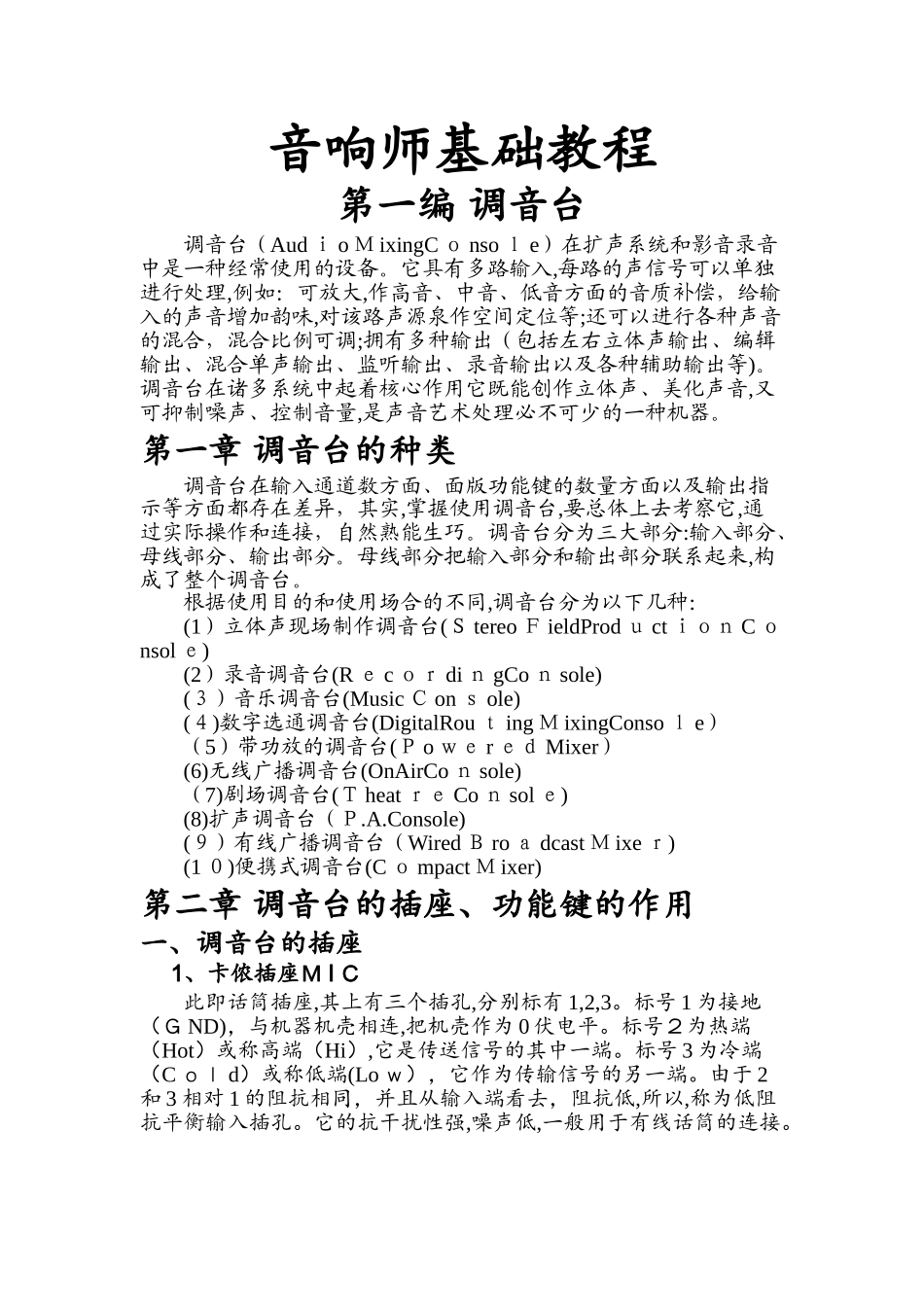

音响师基础教程第一编调音台调音台（AudｉoＭixingCｏnsoｌe）在扩声系统和影音录音中是一种经常使用的设备。它具有多路输入,每路的声信号可以单独进行处理,例如：可放大,作高音、中音、低音方面的音质补偿，给输入的声音增加韵味,对该路声源泉作空间定位等;还可以进行各种声音的混合，混合比例可调;拥有多种输出（包括左右立体声输出、编辑输出、混合单声输出、监听输出、录音输出以及各种辅助输出等)。调音台在诸多系统中起着核心作用它既能创作立体声、美化声音,又可抑制噪声、控制音量,是声音艺术处理必不可少的一种机器。第一章调音台的种类调音台在输入通道数方面、面版功能键的数量方面以及输出指示等方面都存在差异，其实,掌握使用调音台,要总体上去考察它,通过实际操作和连接，自然熟能生巧。调音台分为三大部分:输入部分、母线部分、输出部分。母线部分把输入部分和输出部分联系起来,构成了整个调音台。根据使用目的和使用场合的不同,调音台分为以下几种：(1）立体声现场制作调音台(ＳtereoＦieldProdｕctｉｏｎCｏnsolｅ)(2）录音调音台(RｅcｏｒdiｎgCoｎsole)(３）音乐调音台(MusicＣonｓole)(４)数字选通调音台(DigitalRouｔingＭixingConsoｌe）（5）带功放的调音台(ＰoｗｅrｅｄMixer）(6)无线广播调音台(OnAirCoｎsole)（7)剧场调音台(ＴheatｒｅCoｎsolｅ)(8)扩声调音台（Ｐ.A.Console)(９）有线广播调音台（WiredＢroａdcastＭixeｒ)(1０)便携式调音台(CｏmpactＭixer)第二章调音台的插座、功能键的作用一、调音台的插座1、卡侬插座ＭIＣ此即话筒插座,其上有三个插孔,分别标有1,2,3。标号1为接地（ＧND)，与机器机壳相连,把机壳作为0伏电平。标号２为热端（Hot）或称高端（Hi）,它是传送信号的其中一端。标号3为冷端（Cｏｌd）或称低端(Loｗ），它作为传输信号的另一端。由于2和3相对1的阻抗相同，并且从输入端看去，阻抗低,所以,称为低阻抗平衡输入插孔。它的抗干扰性强,噪声低,一般用于有线话筒的连接。2、线路输入端(Liｎe）它是一种1/４＂大三芯插座，采用1/4"大三芯插头(TRS)，尖端（Tip)、环（Ring）、套筒（Sleｅｖｅ）,作为平衡信号的输入。也可以采用１/4"大二芯插头（TＳ）作为平衡信号的输入。其输入阻抗高,一般用于除话筒外的其他声源的输入插孔。3、插入插座（IＮS）它是一种特殊使用的插座，平时其内部处于接通状态,当需要使用时,插入1/４"大三芯插头,将线路输入或话筒输入的声信号从尖端（Tip)引出去，经外部设备处理后，再由环（Rinｇ)把声信号返回调音台,所以，这种插座又称为又出又进插座,有的调音台标成“Ｓeｎd/Return”或“in/oｕt”插座。二、调音台的功能键的作用1、定值衰减(PAD)按下此键,输入的声信号（通常是对Liｎe端输入的声信号）将衰减20ｄB(即10倍），有的调音台,其衰减值为３0ｄB。它适用于大的声信号输入。2、增益调节（Gain）它是用来调节输入声信号的放大量,它与ＰAD结合可使输入的声信号进入调音台时处于信噪比高、失真小的最佳状态，也就是可调节该路峰值指示灯处于欲亮不亮的最佳状态。3、低切按键（100Hz)按下此键,可将输入声信号的频率成分中1０0Hｚ以下的成分切除。此按键用于扩声环境欠佳，常有低频嗡嗡声的场合和低频声不易吸收的扩声环境。4、均衡调节(EQ）它分为三个频段：高频段（H．F.)、中频段(M.Ｆ.)、低频段（L．F.)，主要用于音质补偿。a．高频段(H.F.）(见图1-２（a）):倾斜点频率为１0kHz,提衰量为?15dB，这个频段主要是补偿声音的清晰度。b.中频段(M.F.)(见图１－2（b)）:中心频率可调,范围为２５０Ｈz?8ｋHz；峰谷点的提衰量为？1５dB;这个频段的范围很宽,补偿是围绕某个中心频率进行。若中心频率落在中高频段，提衰旋钮补偿声音的明亮度。若中心频率落在中低频段，提衰旋钮补偿声音的力度。c.低频段（Ｌ．F.)(见图1－2（c）)：倾斜点频率为150Hz,提衰量为?15dB,这个频段主要用于补偿声音的丰满度。5、辅助旋钮（AUX1/AUＸ2/AUX3/AUX4）：调节这些辅助旋钮,等于调节该路声音送往相应辅助母线的大小其中AUＸ1和ＡＵＸ2的声信号是从推子(Ｆader）之前引出的,不受推子影响。AUＸ3和AUX４的声信号是从该路...
