通用桥梁钢管混凝土顶升施工方案

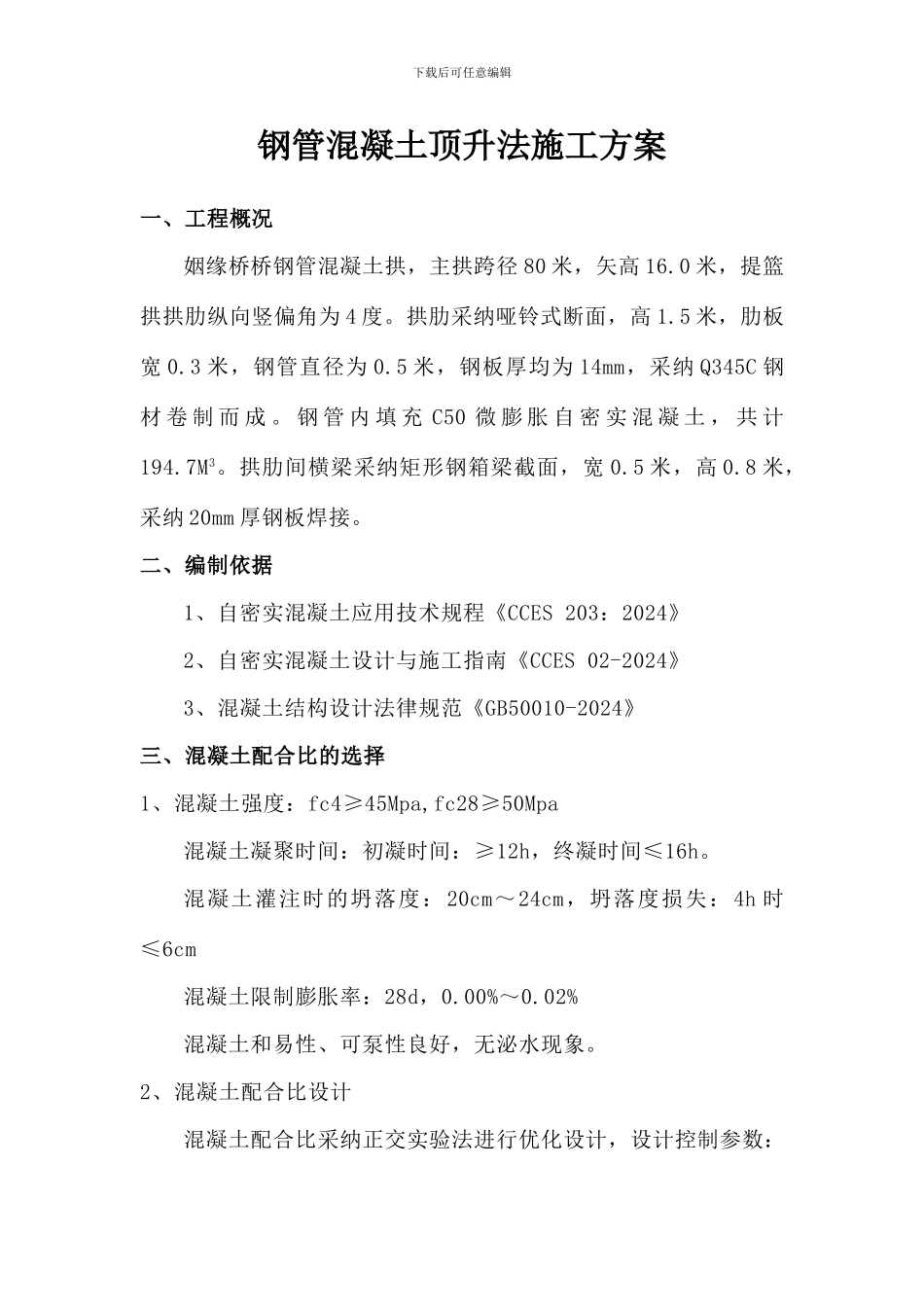

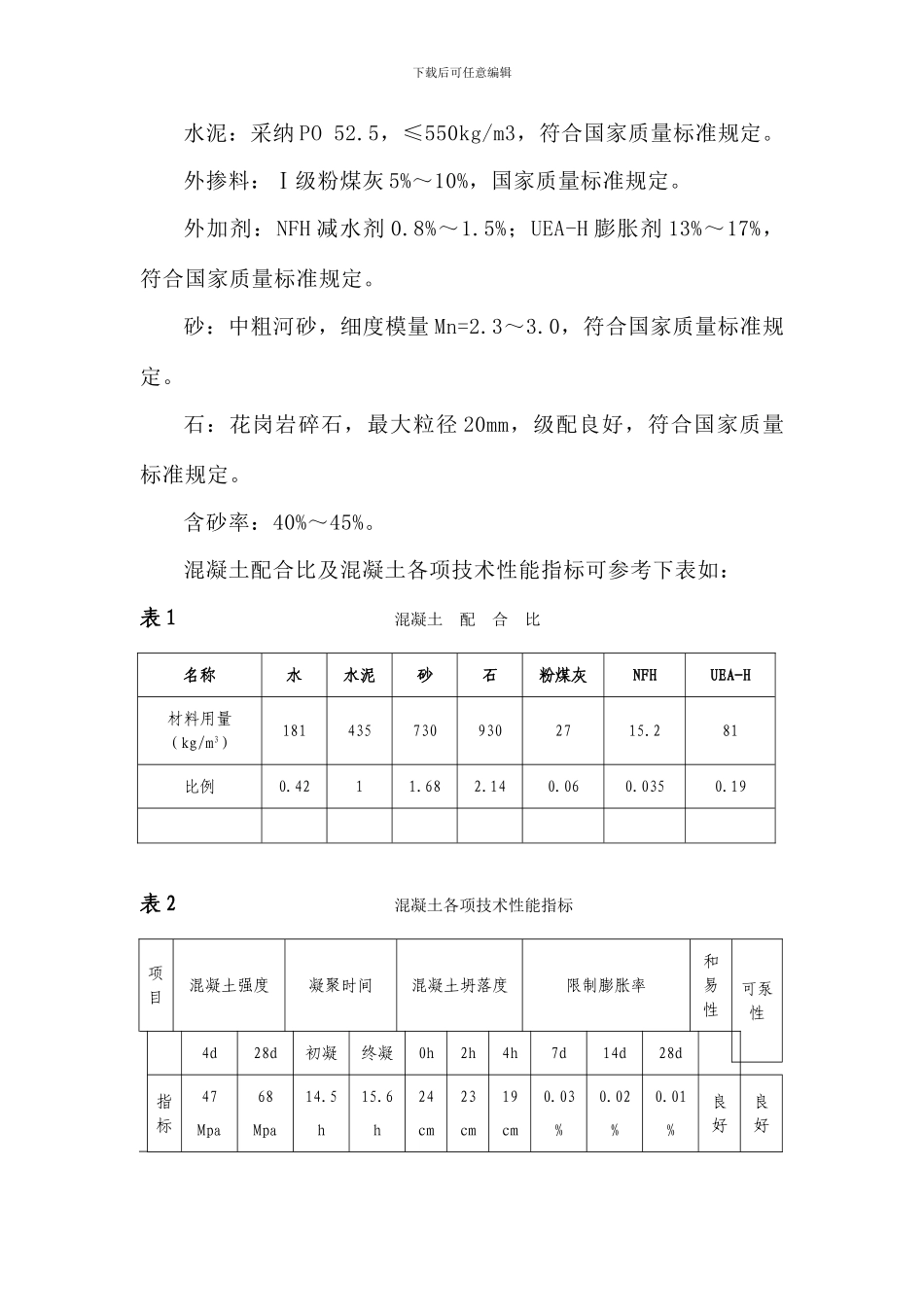

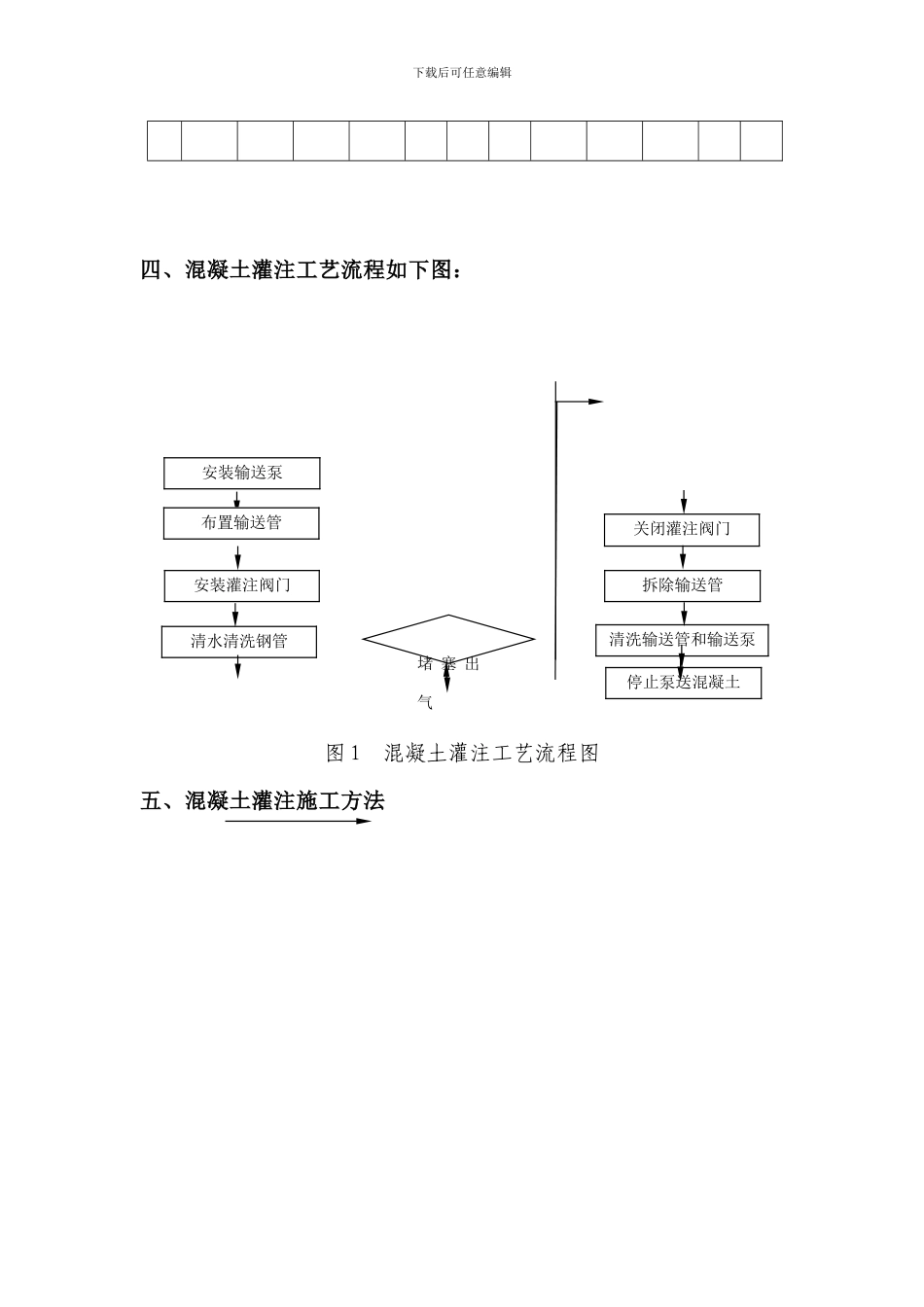

下载后可任意编辑钢管混凝土顶升法施工方案一、工程概况姻缘桥桥钢管混凝土拱，主拱跨径 80 米，矢高 16.0 米，提篮拱拱肋纵向竖偏角为 4 度。拱肋采纳哑铃式断面，高 1.5 米，肋板宽 0.3 米，钢管直径为 0.5 米，钢板厚均为 14mm，采纳 Q345C 钢材 卷 制 而 成 。 钢 管 内 填 充 C50 微 膨 胀 自 密 实 混 凝 土 ， 共 计194.7M3。拱肋间横梁采纳矩形钢箱梁截面，宽 0.5 米，高 0.8 米，采纳 20mm 厚钢板焊接。二、编制依据1、自密实混凝土应用技术规程《CCES 203：2024》2、自密实混凝土设计与施工指南《CCES 02-2024》3、混凝土结构设计法律规范《GB50010-2024》三、混凝土配合比的选择1、混凝土强度：fc4≥45Mpa,fc28≥50Mpa混凝土凝聚时间：初凝时间：≥12h，终凝时间≤16h。混凝土灌注时的坍落度：20cm～24cm，坍落度损失：4h 时≤6cm混凝土限制膨胀率：28d，0.00%～0.02%混凝土和易性、可泵性良好，无泌水现象。2、混凝土配合比设计混凝土配合比采纳正交实验法进行优化设计，设计控制参数：下载后可任意编辑水泥：采纳 PO 52.5，≤550kg/m3，符合国家质量标准规定。外掺料：Ⅰ级粉煤灰 5%～10%，国家质量标准规定。外加剂：NFH 减水剂 0.8%～1.5%；UEA-H 膨胀剂 13%～17%，符合国家质量标准规定。砂：中粗河砂，细度模量 Mn=2.3～3.0，符合国家质量标准规定。石：花岗岩碎石，最大粒径 20mm，级配良好，符合国家质量标准规定。含砂率：40%～45%。混凝土配合比及混凝土各项技术性能指标可参考下表如：表 1 混凝土 配 合 比名称水水泥砂石粉煤灰NFHUEA-H材料用量（kg/m3）1814357309302715.281比例0.4211.682.140.060.0350.19 表 2 混凝土各项技术性能指标项目混凝土强度凝聚时间混凝土坍落度限制膨胀率和易性可泵性4d28d初凝终凝0h2h4h7d14d28d指标47Mpa68Mpa14.5h15.6h24cm23cm19cm0.03%0.02%0.01%良好良好下载后可任意编辑 四、混凝土灌注工艺流程如下图：图 1 混凝土灌注工艺流程图五、混凝土灌注施工方法安装输送泵布置输送管安装灌注阀门清水清洗钢管堵 塞 出气停止泵送混凝土关闭灌注阀门拆除输送管清洗输送管和输送泵下载后可任意编辑 1、混凝土灌注顺序先外弦管，后内弦管。2、灌注孔安设灌注孔孔径采纳 125mm，与混凝土输送管等直径，其方向向上，与钢管轴线成 30。的角度。混凝土输送管与钢管灌注管用法兰盘连接，并设止浆阀。为防止从拱脚出不能一次灌...
