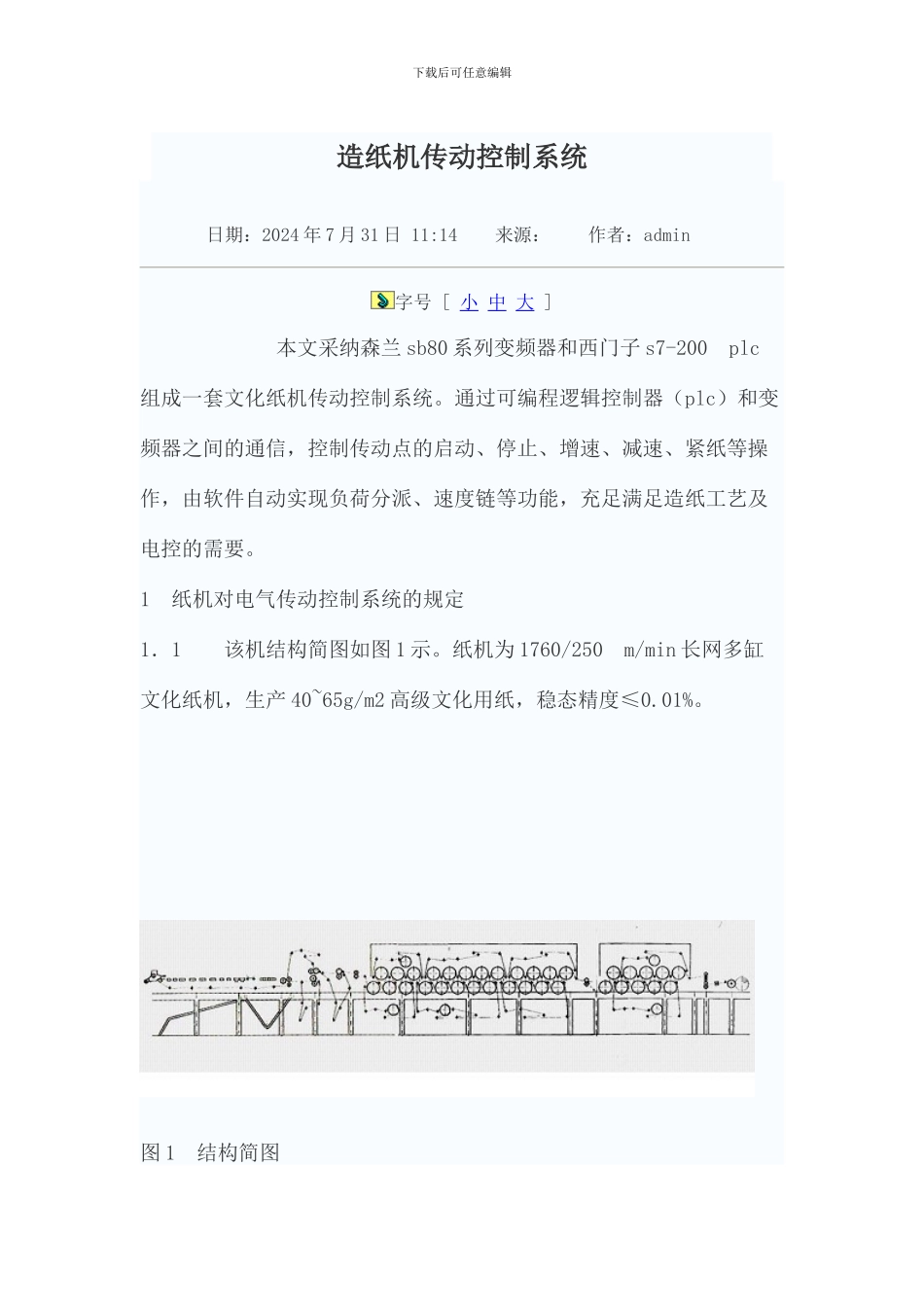

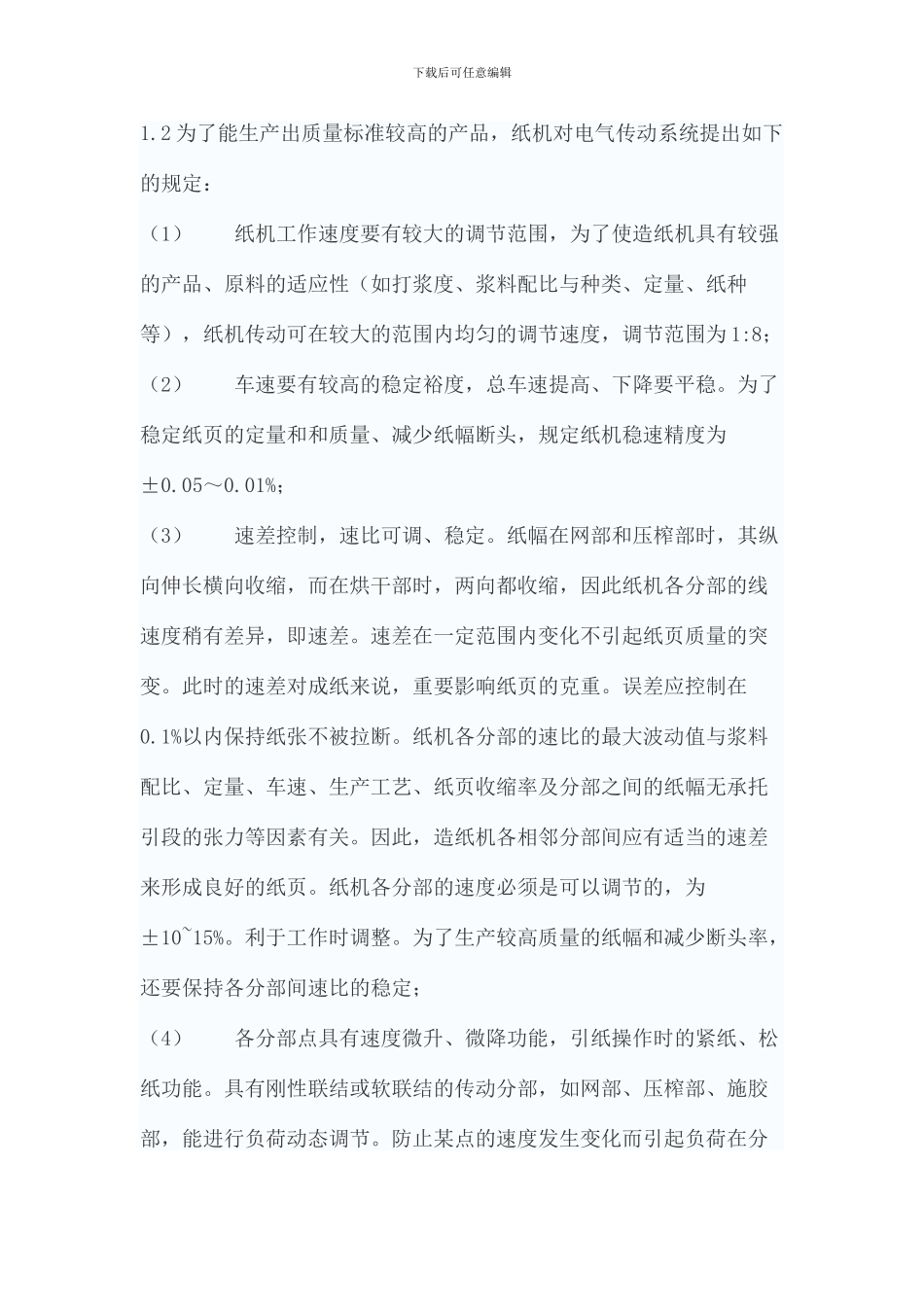

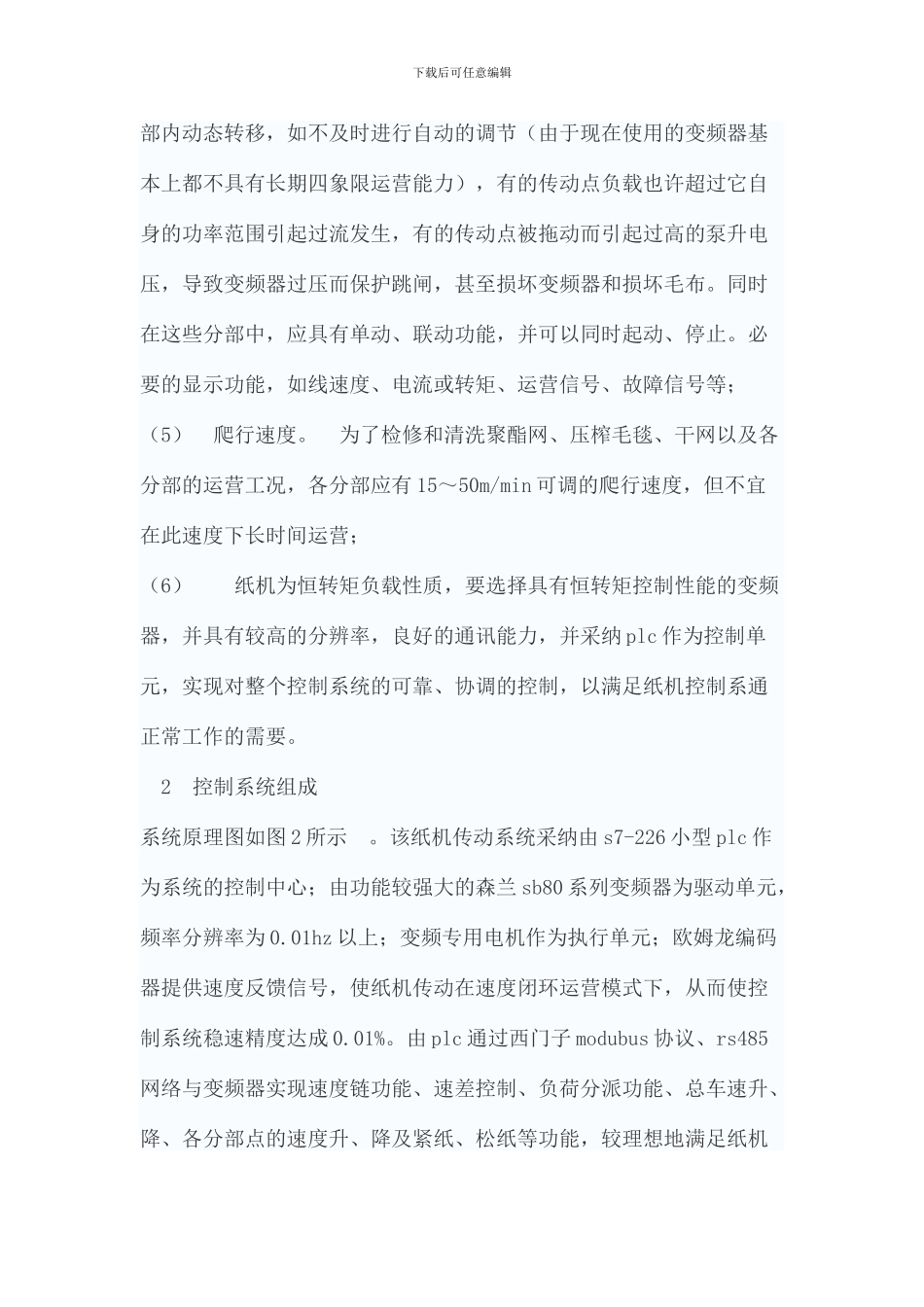

下载后可任意编辑造纸机传动控制系统日期：2024 年 7 月 31 日 11:14 来源： 作者：admin 字号 [ 小 中 大 ] 本文采纳森兰 sb80 系列变频器和西门子 s7-200 plc组成一套文化纸机传动控制系统。通过可编程逻辑控制器（plc）和变频器之间的通信，控制传动点的启动、停止、增速、减速、紧纸等操作，由软件自动实现负荷分派、速度链等功能，充足满足造纸工艺及电控的需要。1 纸机对电气传动控制系统的规定 1．1 该机结构简图如图 1 示。纸机为 1760/250 m/min 长网多缸文化纸机，生产 40~65g/m2 高级文化用纸，稳态精度≤0.01%。图 1 结构简图下载后可任意编辑1.2 为了能生产出质量标准较高的产品，纸机对电气传动系统提出如下的规定：（1） 纸机工作速度要有较大的调节范围，为了使造纸机具有较强的产品、原料的适应性（如打浆度、浆料配比与种类、定量、纸种等），纸机传动可在较大的范围内均匀的调节速度，调节范围为 1:8；（2） 车速要有较高的稳定裕度，总车速提高、下降要平稳。为了稳定纸页的定量和和质量、减少纸幅断头，规定纸机稳速精度为±0.05～0.01%；（3） 速差控制，速比可调、稳定。纸幅在网部和压榨部时，其纵向伸长横向收缩，而在烘干部时，两向都收缩，因此纸机各分部的线速度稍有差异，即速差。速差在一定范围内变化不引起纸页质量的突变。此时的速差对成纸来说，重要影响纸页的克重。误差应控制在0.1%以内保持纸张不被拉断。纸机各分部的速比的最大波动值与浆料配比、定量、车速、生产工艺、纸页收缩率及分部之间的纸幅无承托引段的张力等因素有关。因此，造纸机各相邻分部间应有适当的速差来形成良好的纸页。纸机各分部的速度必须是可以调节的，为±10~15%。利于工作时调整。为了生产较高质量的纸幅和减少断头率，还要保持各分部间速比的稳定；（4） 各分部点具有速度微升、微降功能，引纸操作时的紧纸、松纸功能。具有刚性联结或软联结的传动分部，如网部、压榨部、施胶部，能进行负荷动态调节。防止某点的速度发生变化而引起负荷在分下载后可任意编辑部内动态转移，如不及时进行自动的调节（由于现在使用的变频器基本上都不具有长期四象限运营能力），有的传动点负载也许超过它自身的功率范围引起过流发生，有的传动点被拖动而引起过高的泵升电压，导致变频器过压而保护跳闸，甚至损坏变频器和损坏毛布。同时在这些分部中，应具有单动、联动功能，并可以同时起动、停止。必要的显示功能...
