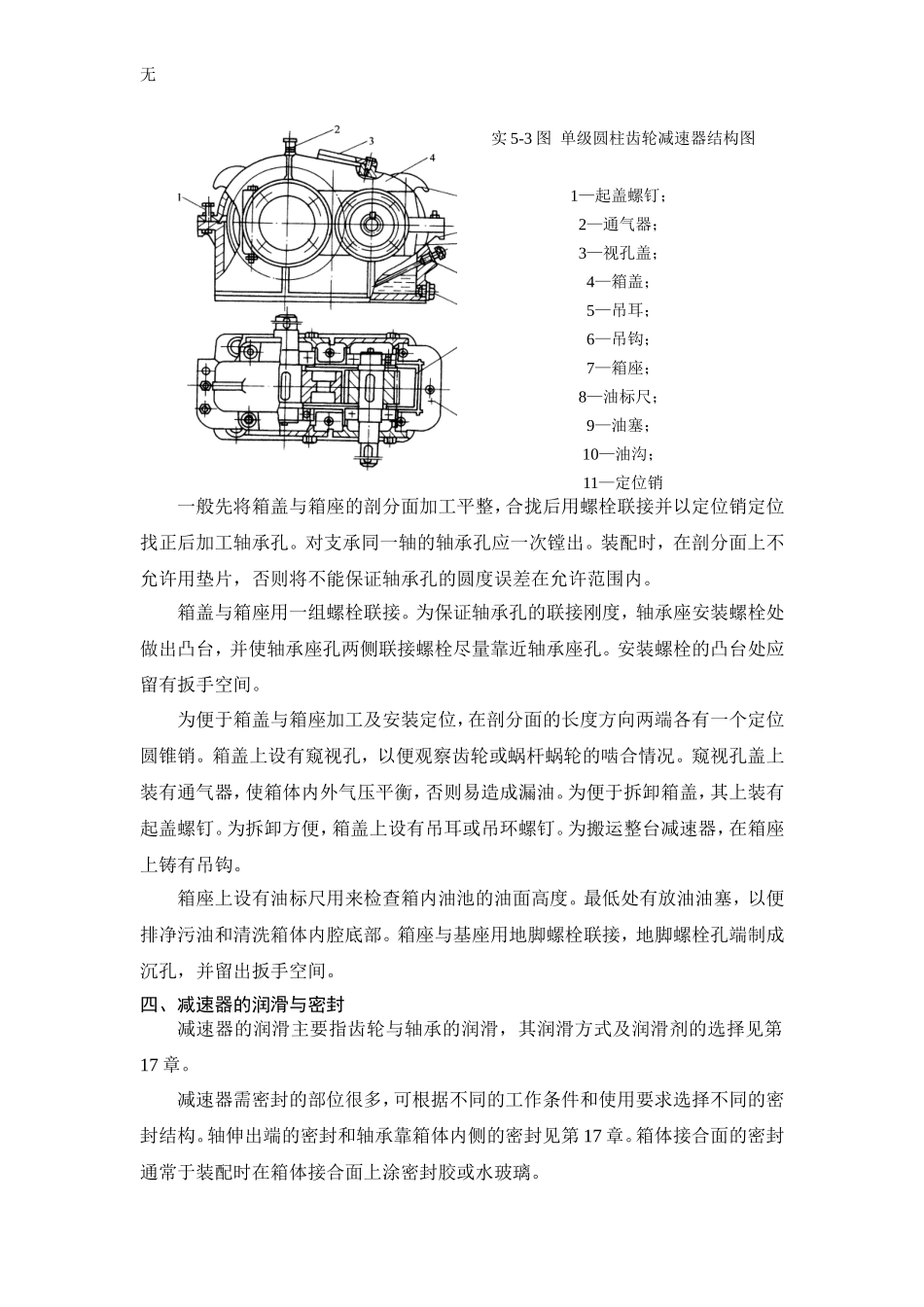

无实验四减速器的拆装一、实验目的（1）通过对减速器的拆装与观察，了解减速器的整体结构、功能及设计布局。（2）通过减速器的结构分析，了解其如何满足功能要求和强度、刚度要求、工艺（加工与装配）要求及润滑与密封等要求。（3）通过对减速器中某轴系部件的拆装与分析，了解轴上零件的定位方式、轴系与箱体的定位方式、轴承及其间隙调整方法、密封装置等；观察与分析轴的工艺结构。（4）通过对不同类型减速器的分析比较，加深对机械零、部件结构设计的感性认识，为机械零、部件设计打下基础。二、实验设备和工具（1）拆装用减速器单级直齿圆柱齿轮减速器，两级直齿圆柱齿轮减速器，锥齿轮减速器，蜗杆减速器（下置式）。（2）观察、比较用减速器单级斜齿圆柱齿轮减速器，两级斜齿圆柱齿轮减速器，蜗杆减速器（上置式），摆线针轮行星减速器。（3）活动扳手、手锤、铜棒、钢直尺、铅丝、轴承拆卸器、游标卡尺、百分表及表架。（4）煤油若干量、油盘若干只。三、减速器的类型与结构减速器是一种由封闭在箱体内的齿轮、蜗杆蜗轮等传动零件组成的传动装置，装在原动机和工作机之间用来改变轴的转速和转矩，以适应工作机的需要。由于减速器结构紧凑、传动效率高、使用维护方便，因而在工业中应用广泛。减速器常见类型有以下三种：圆柱齿轮减速器、锥齿轮减速器和蜗杆减速器，分别见实5-l图a、b、c所示。a）单级圆柱齿轮减速器b）锥齿轮减速器c）下置式蜗杆减速器实5-1图减速器的类型在圆柱齿轮减速器中，按齿轮传动级数可分为单级、两级和多级。蜗杆减速器又可分为蜗杆上置式和蜗杆下置式。无两级和两级以上的减速器的传动布置形式有展开式、分流式和同轴式三种形式，分别见实5-2图、、所示。展开式用于载荷平稳的场合，分流式用于变载荷的场合同轴式用于原动机与工作机同轴的特殊的工作场合。减速器的结构随其类型和要求的不同而异，一般由齿轮、轴、轴承、箱体和附件等组成。实5-3图为单级圆柱齿轮减速器的结构图。箱体为剖分式结构，由箱盖和箱座组成，剖分面通过齿轮轴线平面。箱体应有足够的强度和刚度，除适当的壁厚外，还要在轴承座孔处设加强肋以增加支承刚度。）展开式）分流式）同轴式实5-2图减速器传动布置形式无实5-3图单级圆柱齿轮减速器结构图1—起盖螺钉；2—通气器；3—视孔盖；4—箱盖；5—吊耳；6—吊钩；7—箱座；8—油标尺；9—油塞；10—油沟；11—定位销一般先将箱盖与箱座的剖分面加工平整，合拢后用螺栓联接并以定位销定位找正后加工轴承孔。对支承同一轴的轴承孔应一次镗出。装配时，在剖分面上不允许用垫片，否则将不能保证轴承孔的圆度误差在允许范围内。箱盖与箱座用一组螺栓联接。为保证轴承孔的联接刚度，轴承座安装螺栓处做出凸台，并使轴承座孔两侧联接螺栓尽量靠近轴承座孔。安装螺栓的凸台处应留有扳手空间。为便于箱盖与箱座加工及安装定位，在剖分面的长度方向两端各有一个定位圆锥销。箱盖上设有窥视孔，以便观察齿轮或蜗杆蜗轮的啮合情况。窥视孔盖上装有通气器，使箱体内外气压平衡，否则易造成漏油。为便于拆卸箱盖，其上装有起盖螺钉。为拆卸方便，箱盖上设有吊耳或吊环螺钉。为搬运整台减速器，在箱座上铸有吊钩。箱座上设有油标尺用来检查箱内油池的油面高度。最低处有放油油塞，以便排净污油和清洗箱体内腔底部。箱座与基座用地脚螺栓联接，地脚螺栓孔端制成沉孔，并留出扳手空间。四、减速器的润滑与密封减速器的润滑主要指齿轮与轴承的润滑，其润滑方式及润滑剂的选择见第17章。减速器需密封的部位很多，可根据不同的工作条件和使用要求选择不同的密封结构。轴伸出端的密封和轴承靠箱体内侧的密封见第17章。箱体接合面的密封通常于装配时在箱体接合面上涂密封胶或水玻璃。无五、实验步骤（1）观察减速器外部结构，判断传动级数、输入轴、输出轴及安装方式。（2）观察减速器的外形与箱体附件，了解附件的功能、结构特点和位置，测出外廓尺寸、中心距、中心高。（3）测定轴承的轴向间隙。固定好百分表，用手推动轴至一端，然后再推动轴至另一端，百分表所指示出的量值差即是轴承轴向间隙的大小。（4）拧下箱盖和箱座联接螺栓，拧下端盖...
