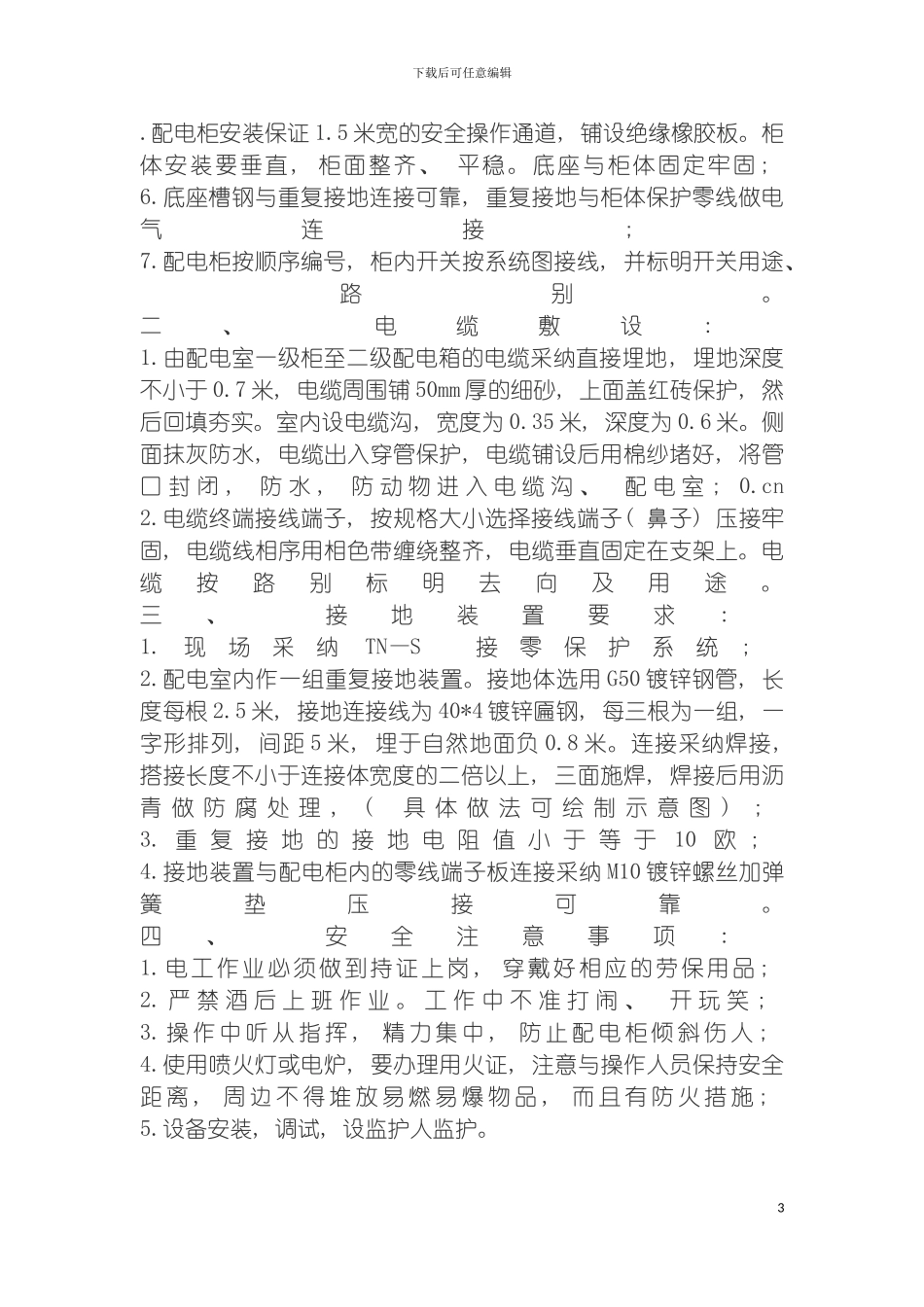

下载后可任意编辑配电室施工方案1下载后可任意编辑配电室施工方案2下载后可任意编辑.配电柜安装保证 1.5 米宽的安全操作通道, 铺设绝缘橡胶板。柜体安装要垂直, 柜面整齐、 平稳。底座与柜体固定牢固 ; 6.底座槽钢与重复接地连接可靠, 重复接地与柜体保护零线做电气连接; 7.配电柜按顺序编号, 柜内开关按系统图接线, 并标明开关用途、 路别。二、 电缆敷设: 1.由配电室一级柜至二级配电箱的电缆采纳直接埋地, 埋地深度不小于 0.7 米, 电缆周围铺 50mm 厚的细砂, 上面盖红砖保护, 然后回填夯实。室内设电缆沟, 宽度为 0.35 米, 深度为 0.6 米。侧面抹灰防水, 电缆出入穿管保护, 电缆铺设后用棉纱堵好, 将管口 封 闭 , 防 水 , 防 动 物 进 入 电 缆 沟 、 配 电 室 ; 0.cn2.电缆终端接线端子, 按规格大小选择接线端子( 鼻子) 压接牢固, 电缆线相序用相色带缠绕整齐, 电缆垂直固定在支架上。电缆按路别标明去向及用途。三、 接地装置要求: 1.现场采纳TN—S 接零保护系统; 2.配电室内作一组重复接地装置。接地体选用 G50 镀锌钢管, 长度每根 2.5 米, 接地连接线为 40*4 镀锌匾钢, 每三根为一组, 一字形排列, 间距 5 米, 埋于自然地面负 0.8 米。连接采纳焊接, 搭接长度不小于连接体宽度的二倍以上, 三面施焊, 焊接后用沥青 做 防 腐 处 理 , ( 具 体 做 法 可 绘 制 示 意 图 ) ; 3. 重 复 接 地 的 接 地 电 阻 值 小 于 等 于 10 欧 ; 4.接地装置与配电柜内的零线端子板连接采纳 M10 镀锌螺丝加弹簧垫压接可靠。四、 安全注意事项: 1.电工作业必须做到持证上岗 , 穿戴好相应的劳保用品 ; 2. 严 禁 酒 后 上 班 作 业 。 工 作 中 不 准 打 闹 、 开 玩 笑 ; 3. 操 作 中 听 从 指 挥 , 精 力 集 中 , 防 止 配 电 柜 倾 斜 伤 人 ; 4.使用喷火灯或电炉, 要办理用火证, 注意与操作人员保持安全距 离 , 周 边 不 得 堆 放 易 燃 易 爆 物 品 , 而 且 有 防 火 措 施 ; 5.设备安装, 调试, 设监护人监护。3下载后可任意编辑某工程电气安装施工方案来源:中华园林网 发布日期: -06-02 浏览次数: 15568 施工组织设计 施工现场管理制度 施工项目成本控制方法 道路施工组织设计 绿化养护承包合同 东海龙开元小区绿化工程 某住宅小区...
