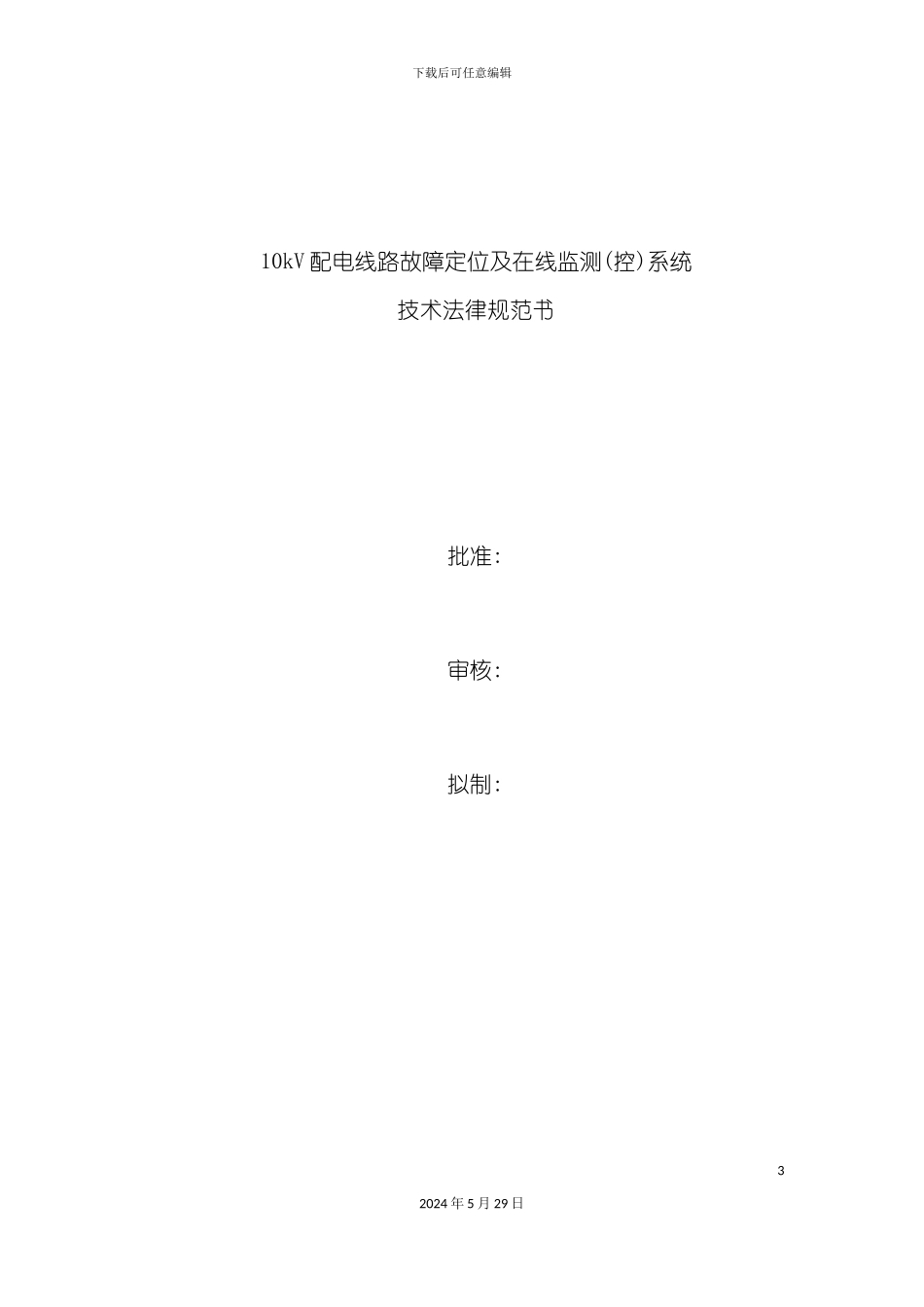

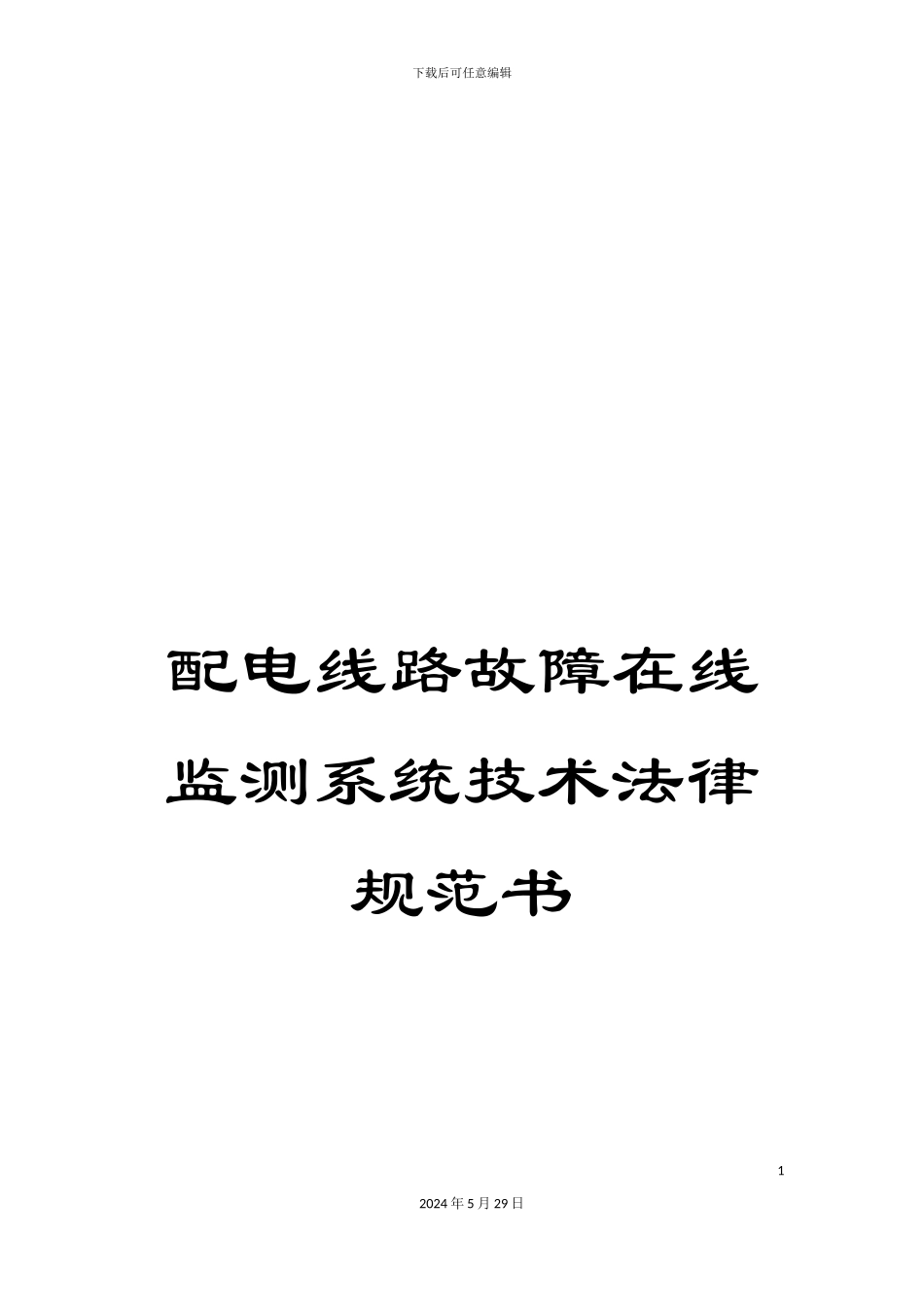

下载后可任意编辑配电线路故障在线监测系统技术法律规范书12024 年 5 月 29 日下载后可任意编辑22024 年 5 月 29 日下载后可任意编辑10kV 配电线路故障定位及在线监测(控)系统技术法律规范书批准:审核:拟制:32024 年 5 月 29 日下载后可任意编辑总 则1．本”法律规范书”明确了某城市供电公司配电线路故障定位及在线监测(控)系统的技术法律规范。2．本”技术法律规范书”与商务合同具有同等的法律效力。1.1 系统概述配电线路传输距离远,支线多、大部分是架空线和电缆线,环境和气候条件恶劣,外破、设备故障和雷电等自然灾害常常造成故障率较高。一旦出现故障停电,首先给人民群众生活带来不便,干扰了企业的正常生产经营;其次给供电公司造成较大损失;再者一条线路距离较长,分支又多,呈网状结构,查找故障,非常困难,浪费了大量的人力,物力。配电线路故障定位及在线监测(控)系统主要用于中高压输配电线路上,可检测短路和接地故障并指示出来,能够实时监测线路的正常运行情况和故障发生过程。该系统能够帮助电力运行人员实时了解线路上各监测点的电流、电压、温度的变化情况,在线路出现短路、接地等故障以后给出声光和短信报警,告知调度人员进行远程操作以隔离故障和转移供电,通知电力运行人员迅速赶赴现场进行处理。主站 SCADA 系统除了显示线路故障电流途径和位置,还能显示线路负荷电流、零序电流、线路对地电场、接地尖峰电流的变化情况并绘制历史曲线图,用户根据需要还能够增加开关位置遥信采集、开关遥控、远程无线抄表和无功补偿柜电容投切等功能。42024 年 5 月 29 日下载后可任意编辑故障定位及在线监测(控)系统还能够提供瞬时性短路故障、瞬时性和间歇性接地故障的在线监测和预警功能,以及故障后事故分析和总结功能。1.2 总体要求1.2.1当线路正常运行时:系统能够及时掌握线路运行情况,并将线路负荷电流、首半波尖峰突变电流、线路对地电场等线路运行信息和太阳能充电电压、电池电压等设备维护信息处理后发送至主站,在主站能够方便地查询有关实时信息和历史数据。为及时掌握线路故障前的运行状态,保证线路正常运行,避开事故发生,并为在线调整故障检测参数提供技术手段。1.2.2当线路发生故障时:系统能够及时推断出短路、过流和接地故障点,并将动作信号、短路动作电流、首半波尖峰电流、线路对地电场、接地动作电流等故障信息处理后发送至主站,在主站能购方便地查询有关历史数据和故障信息。为方便快捷查找故障点,避开了事...
