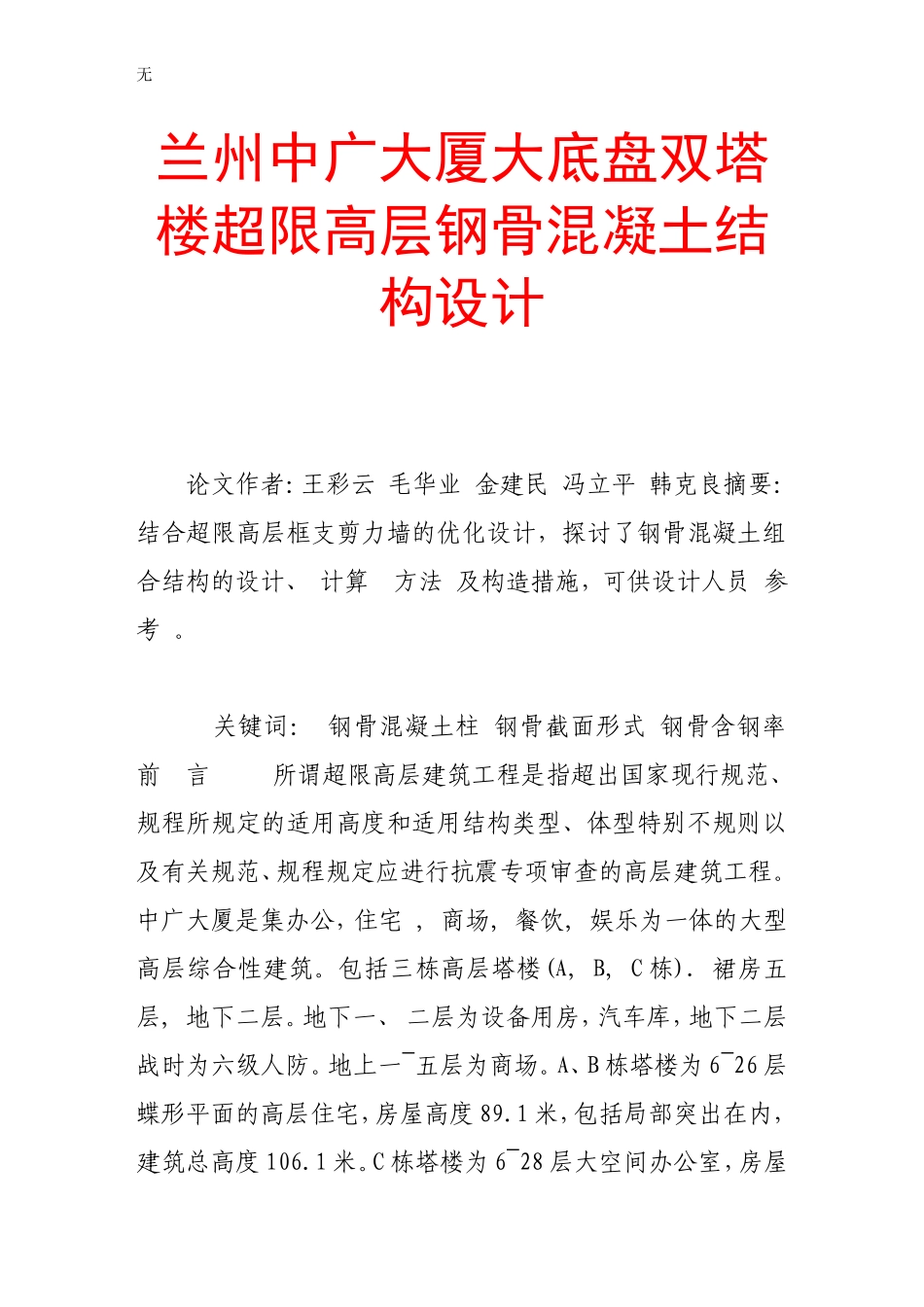

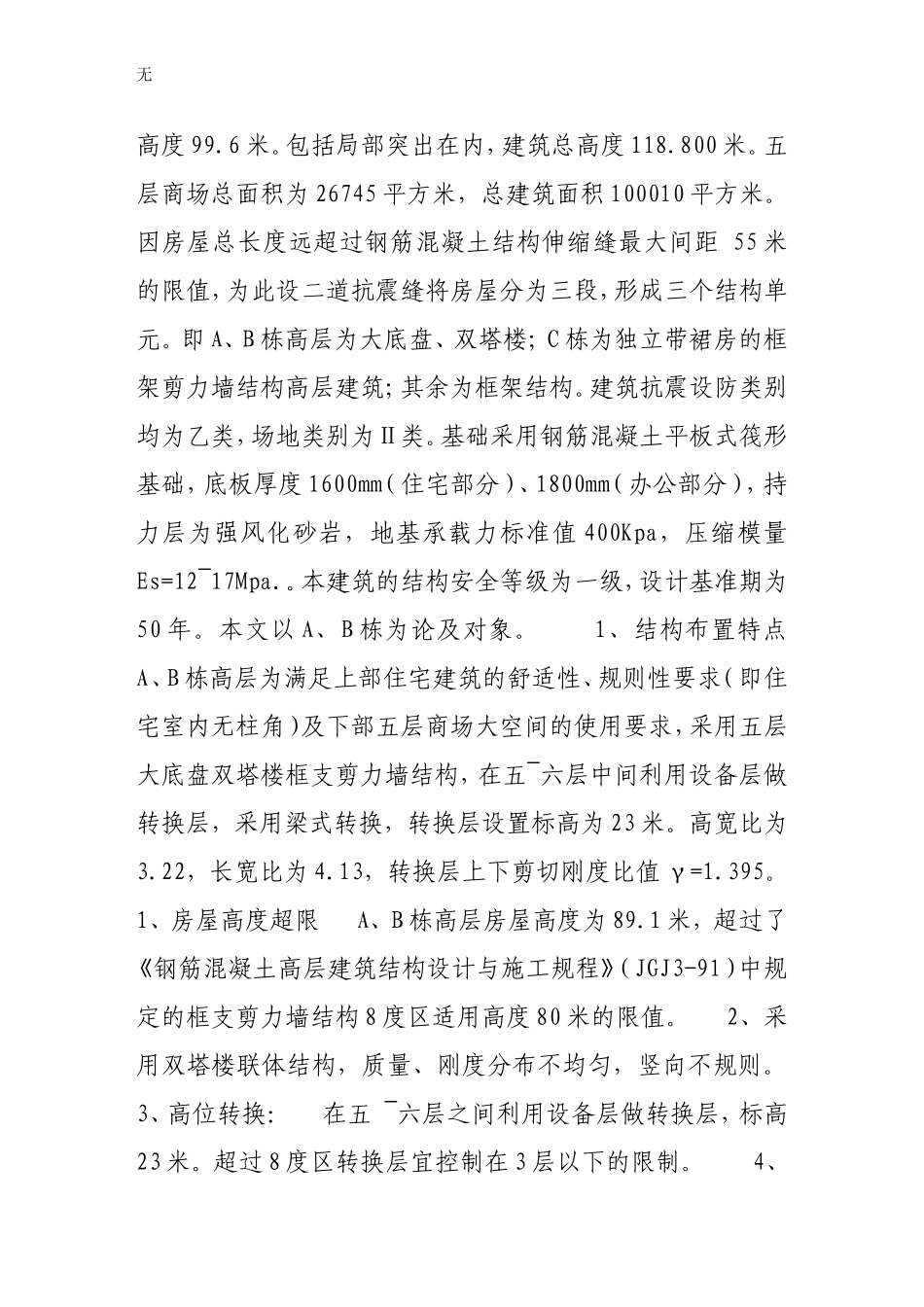

无兰州中广大厦大底盘双塔楼超限高层钢骨混凝土结构设计论文作者：王彩云毛华业金建民冯立平韩克良摘要：结合超限高层框支剪力墙的优化设计，探讨了钢骨混凝土组合结构的设计、计算方法及构造措施，可供设计人员参考。关键词：钢骨混凝土柱钢骨截面形式钢骨含钢率前言所谓超限高层建筑工程是指超出国家现行规范、规程所规定的适用高度和适用结构类型、体型特别不规则以及有关规范、规程规定应进行抗震专项审查的高层建筑工程。中广大厦是集办公，住宅,商场,餐饮,娱乐为一体的大型高层综合性建筑。包括三栋高层塔楼(A,B,C栋).裙房五层,地下二层。地下一、二层为设备用房，汽车库，地下二层战时为六级人防。地上一~五层为商场。A、B栋塔楼为6~26层蝶形平面的高层住宅，房屋高度89.1米，包括局部突出在内，建筑总高度106.1米。C栋塔楼为6~28层大空间办公室，房屋无高度99.6米。包括局部突出在内，建筑总高度118.800米。五层商场总面积为26745平方米，总建筑面积100010平方米。因房屋总长度远超过钢筋混凝土结构伸缩缝最大间距55米的限值，为此设二道抗震缝将房屋分为三段，形成三个结构单元。即A、B栋高层为大底盘、双塔楼；C栋为独立带裙房的框架剪力墙结构高层建筑；其余为框架结构。建筑抗震设防类别均为乙类，场地类别为Ⅱ类。基础采用钢筋混凝土平板式筏形基础，底板厚度1600mm（住宅部分）、1800mm（办公部分），持力层为强风化砂岩，地基承载力标准值400Kpa，压缩模量Es=12~17Mpa.。本建筑的结构安全等级为一级，设计基准期为50年。本文以A、B栋为论及对象。1、结构布置特点A、B栋高层为满足上部住宅建筑的舒适性、规则性要求（即住宅室内无柱角）及下部五层商场大空间的使用要求，采用五层大底盘双塔楼框支剪力墙结构，在五~六层中间利用设备层做转换层，采用梁式转换，转换层设置标高为23米。高宽比为3.22，长宽比为4.13，转换层上下剪切刚度比值γ=1.395。1、房屋高度超限A、B栋高层房屋高度为89.1米，超过了《钢筋混凝土高层建筑结构设计与施工规程》（JGJ3-91）中规定的框支剪力墙结构8度区适用高度80米的限值。2、采用双塔楼联体结构，质量、刚度分布不均匀，竖向不规则。3、高位转换：在五~六层之间利用设备层做转换层，标高23米。超过8度区转换层宜控制在3层以下的限制。4、无由于住宅建筑平面的要求，局部存在二次转换。5、由于商场使用功能的限制，A、B栋塔楼的落地剪力墙数量偏少，且大都布置在商场后部，主体结构与大底盘中心的偏心矩与底盘尺寸之比大于0.2。6、6~26层住宅部分在外围剪力墙局部开设角窗。2、构造措施经我院多次分析论证，认为其主要不利因素为：框支剪力墙结构在转换层以下，支撑框架与落地剪力墙并存，形成了“支撑框架—剪力墙“体系。此中，支撑框架是一个薄弱环节。这种结构体系，在高位转换时，由于在转换层附近的刚度、内力和传力途径发生突变，易形成薄弱层，对抗震不利。同时，支撑框架柱要直接承担上部传来的重力荷载，直接承担其上剪力墙由于倾覆力矩产生的轴力，要直接承担不可能依靠楼板全部间接传力给落地剪力墙而有一部分直接传来的地震水平剪力。这样使得转换层以下支撑框架柱的内力远大于计算分析结果。对此采取以下措施：1、在塔楼范围内五层以下框支部分采用钢骨混凝土柱，钢筋混凝土梁混合结构（钢骨混凝土柱共48个）。作为解决高位转换和高度超限的一项重要措施。2、A、B栋塔楼的裙楼楼屋面板，在塔楼高振型的影响下，承受较大反复作用下的纵向拉压力及横向剪力，受力十分复杂。同时，由于建筑使用功能的要求，在裙楼中部开设大洞以便设置电梯，对楼板削弱较大。针对这一不利因素，在设计中采用了加强开大洞处楼板四周梁的断面及配筋，加大楼板厚度，增设斜筋的措施。3、由无于上部住宅为蝶形平面，在转换层个别部位出现了二次转换梁。根据《高层建筑混凝土结构技术规程》（JGJ3-2002）第10.2.10条的规定：转换层上部的竖向抗侧力构件（墙、柱）宜直接落在转换层的主结构上。当结构竖向布置复杂，框支主梁承托剪力墙并承托转换次梁及其上剪力墙时，应进行应力分析，按应力校核配筋，并加强配筋构造措施。B级高度框支剪力墙高...
