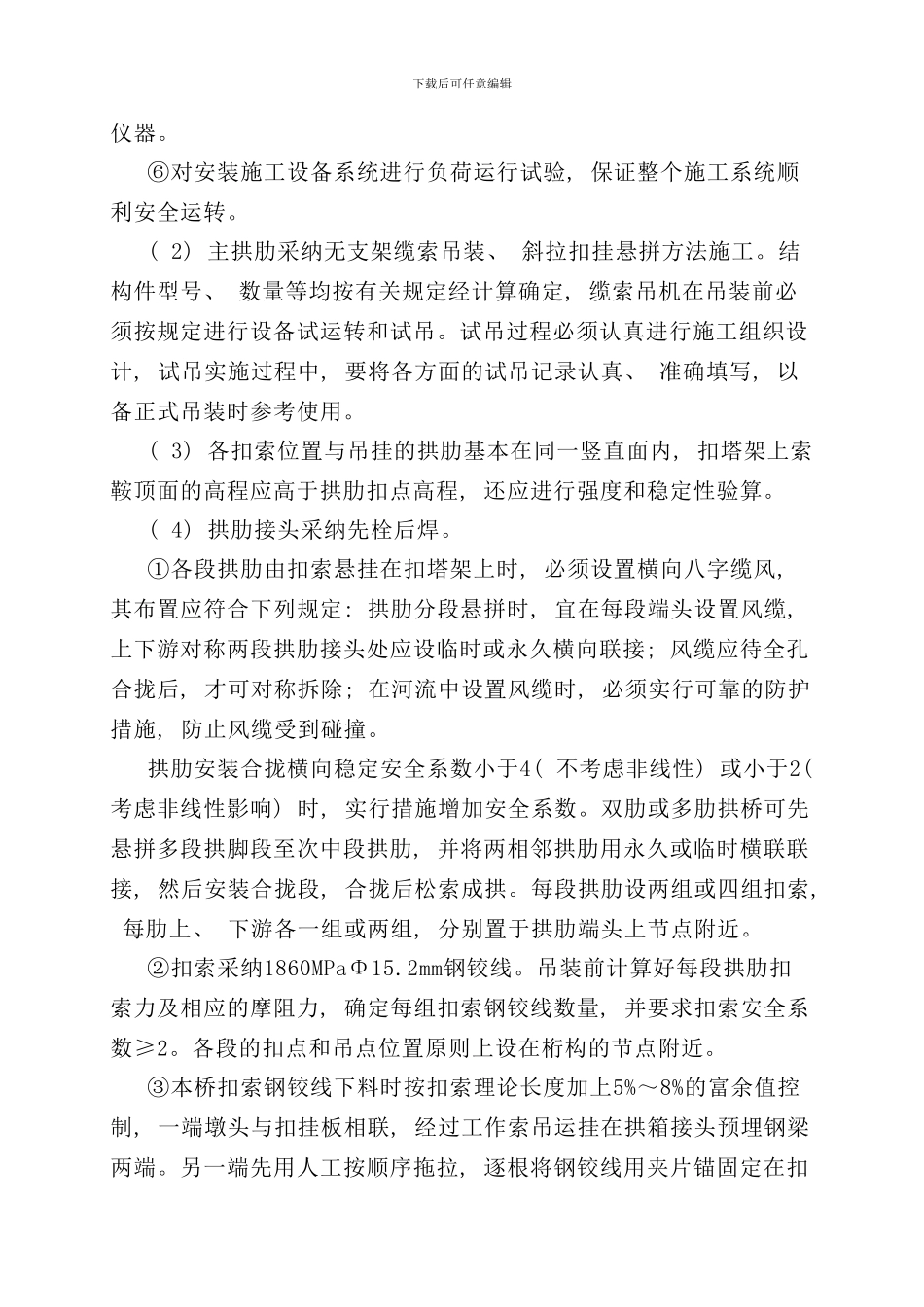

下载后可任意编辑重庆菜园坝长江大桥缆索吊装施工方案1.概述无支架缆索吊装施工技术在我公司已应用多年, 并在大量的桥梁建设上成功运用, 该技术具有安装精度高、 受力明确、 便于控制调整、 材料设备简单、 节约成本、 施工安全快速和可靠性高等一系列优点。重庆菜园坝长江大桥使用无支架缆索吊装施工方法, 能够最大程度地减少长江水对施工的影响, 同时上部结构施工时具有快速、 高效、 安全、 经济等优点, 应该说是本桥施工的最优方案。由于本桥吊装重量以钢桁架梁重量360t进行控制, 设计总吊装能力不小于360t。缆索系统采纳Ф70mm密封钢丝绳作为主索, 塔架采纳钢管拼装, 塔顶主索鞍为移动式索鞍。主索地锚根据两岸地质、 地形采纳重力式地锚和桩-重力式复合地锚。钢箱拱肋安装采纳钢绞线斜拉扣挂工艺, 两岸拱肋对称安装。2.拱肋安装的技术工艺设计要点( 1) 拱肋安装前的准备工作①检查构件的几何尺寸、 焊接质量、 表面防腐及预拼装情况, 必须达到设计规定。②检查按设计或施工方案确定的起吊和扣挂点结构是否满足要求。③检查主墩台的断面尺寸、 预埋件位置及其它质量评定情况, 并复测拱座起拱线处高程、 跨距, 其允许偏差不得超过有关规定。④核对安装程序, 使安装作业严格按经审核的施工组织设计进行, 确保施工有条不紊、 安全稳妥地进行。⑤清除拱肋表面及箱内的杂物, 并安装好有关测量和监控标志、 下载后可任意编辑仪器。⑥对安装施工设备系统进行负荷运行试验, 保证整个施工系统顺利安全运转。( 2) 主拱肋采纳无支架缆索吊装、 斜拉扣挂悬拼方法施工。结构件型号、 数量等均按有关规定经计算确定, 缆索吊机在吊装前必须按规定进行设备试运转和试吊。试吊过程必须认真进行施工组织设计, 试吊实施过程中, 要将各方面的试吊记录认真、 准确填写, 以备正式吊装时参考使用。( 3) 各扣索位置与吊挂的拱肋基本在同一竖直面内, 扣塔架上索鞍顶面的高程应高于拱肋扣点高程, 还应进行强度和稳定性验算。( 4) 拱肋接头采纳先栓后焊。①各段拱肋由扣索悬挂在扣塔架上时, 必须设置横向八字缆风, 其布置应符合下列规定: 拱肋分段悬拼时, 宜在每段端头设置风缆, 上下游对称两段拱肋接头处应设临时或永久横向联接; 风缆应待全孔合拢后, 才可对称拆除; 在河流中设置风缆时, 必须实行可靠的防护措施, 防止风缆受到碰撞。拱肋安装合拢横向稳定安全系数小于4( 不考虑非线性) 或小于2( 考虑非线...
