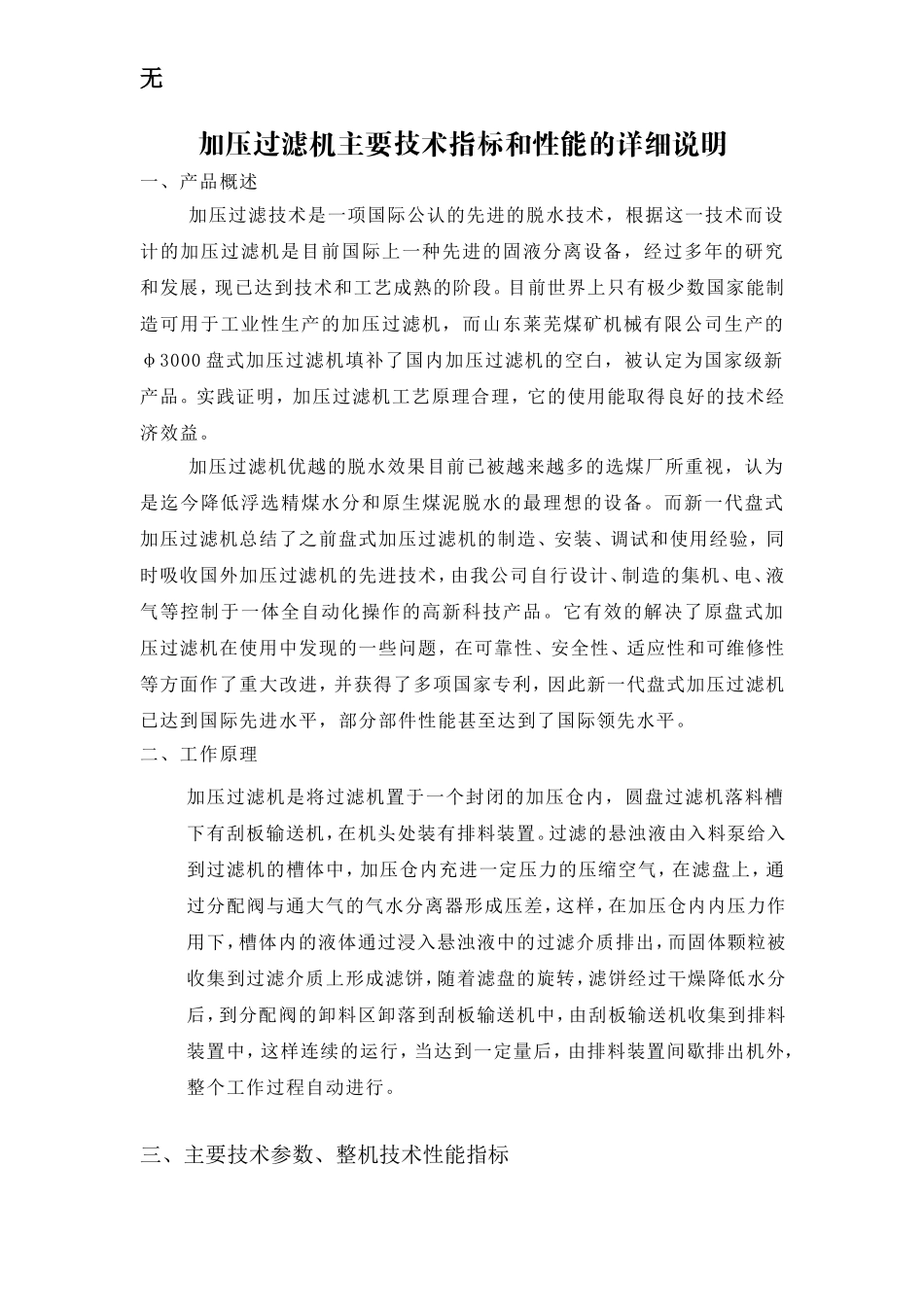

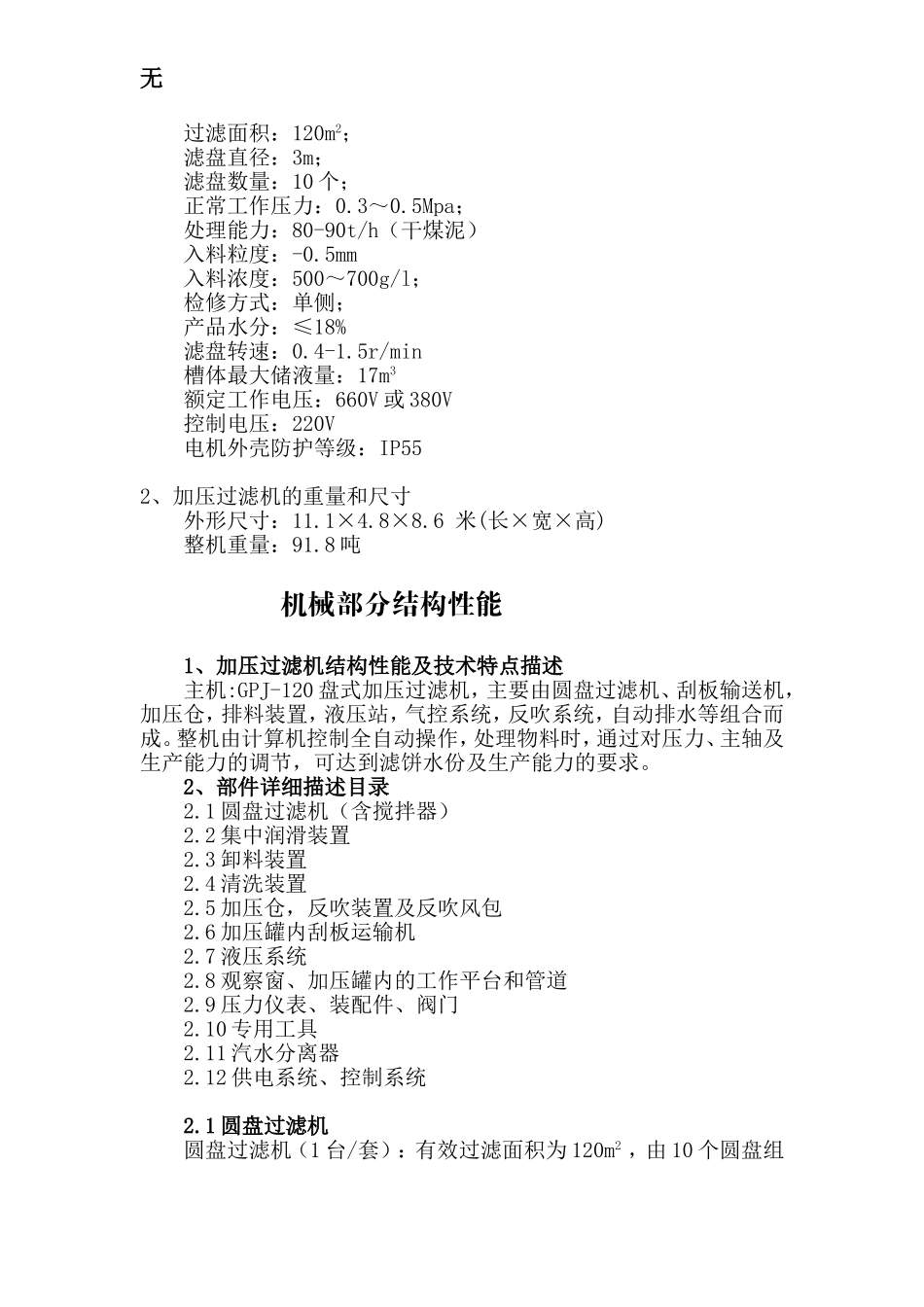

无加压过滤机主要技术指标和性能的详细说明一、产品概述加压过滤技术是一项国际公认的先进的脱水技术,根据这一技术而设计的加压过滤机是目前国际上一种先进的固液分离设备,经过多年的研究和发展,现已达到技术和工艺成熟的阶段。目前世界上只有极少数国家能制造可用于工业性生产的加压过滤机,而山东莱芜煤矿机械有限公司生产的φ3000盘式加压过滤机填补了国内加压过滤机的空白,被认定为国家级新产品。实践证明,加压过滤机工艺原理合理,它的使用能取得良好的技术经济效益。加压过滤机优越的脱水效果目前已被越来越多的选煤厂所重视,认为是迄今降低浮选精煤水分和原生煤泥脱水的最理想的设备。而新一代盘式加压过滤机总结了之前盘式加压过滤机的制造、安装、调试和使用经验,同时吸收国外加压过滤机的先进技术,由我公司自行设计、制造的集机、电、液气等控制于一体全自动化操作的高新科技产品。它有效的解决了原盘式加压过滤机在使用中发现的一些问题,在可靠性、安全性、适应性和可维修性等方面作了重大改进,并获得了多项国家专利,因此新一代盘式加压过滤机已达到国际先进水平,部分部件性能甚至达到了国际领先水平。二、工作原理加压过滤机是将过滤机置于一个封闭的加压仓内,圆盘过滤机落料槽下有刮板输送机,在机头处装有排料装置。过滤的悬浊液由入料泵给入到过滤机的槽体中,加压仓内充进一定压力的压缩空气,在滤盘上,通过分配阀与通大气的气水分离器形成压差,这样,在加压仓内内压力作用下,槽体内的液体通过浸入悬浊液中的过滤介质排出,而固体颗粒被收集到过滤介质上形成滤饼,随着滤盘的旋转,滤饼经过干燥降低水分后,到分配阀的卸料区卸落到刮板输送机中,由刮板输送机收集到排料装置中,这样连续的运行,当达到一定量后,由排料装置间歇排出机外,整个工作过程自动进行。三、主要技术参数、整机技术性能指标无过滤面积:120m2;滤盘直径:3m;滤盘数量:10个;正常工作压力:0.3~0.5Mpa;处理能力:80-90t/h(干煤泥)入料粒度:-0.5mm入料浓度:500~700g/l;检修方式:单侧;产品水分:≤18%滤盘转速:0.4-1.5r/min槽体最大储液量:17m3额定工作电压:660V或380V控制电压:220V电机外壳防护等级:IP552、加压过滤机的重量和尺寸外形尺寸:11.1×4.8×8.6米(长×宽×高)整机重量:91.8吨机械部分结构性能1、加压过滤机结构性能及技术特点描述主机:GPJ-120盘式加压过滤机,主要由圆盘过滤机、刮板输送机,加压仓,排料装置,液压站,气控系统,反吹系统,自动排水等组合而成。整机由计算机控制全自动操作,处理物料时,通过对压力、主轴及生产能力的调节,可达到滤饼水份及生产能力的要求。2、部件详细描述目录2.1圆盘过滤机(含搅拌器)2.2集中润滑装置2.3卸料装置2.4清洗装置2.5加压仓,反吹装置及反吹风包2.6加压罐内刮板运输机2.7液压系统2.8观察窗、加压罐内的工作平台和管道2.9压力仪表、装配件、阀门2.10专用工具2.11汽水分离器2.12供电系统、控制系统2.1圆盘过滤机圆盘过滤机(1台/套):有效过滤面积为120m2,由10个圆盘组无成,圆盘直径为3m,每盘有20个滤扇,每台共计由200个滤扇组成。序号名称规格型号单位数量重量kg2.1圆盘过滤机GPJ120/5台/套1220002.1.1槽体GPJ120/501台171002.1.2主轴GPJ120/505套150002.1.3滤盘(含滤布滤扇)GPJ120/510块1033002.1.4分配阀GPJ120/514个21252.1.5搅拌器GPJ120/502台916202.1.6滤液管GPJ120/50504根4016002.1.1槽体它是过滤轴的支撑,同时也是储存煤浆的容器,由不锈钢焊接而成。槽体为不锈钢材质,主轴与槽体连接采用装配形式。2.1.2主轴主轴传动减速器电机选用ABB或西门子产品,减速器为硬齿面减速器。主轴管为Ф500×2220号无缝钢管。滤液管可方便更换,而主轴不会冲蚀磨损。主轴轴承为轴承6020(GB/T276-1994)。2.1.3滤扇滤布滤扇为不锈钢滤扇,是由不锈钢板通过专用设备冲孔后焊接而成,为18o加压过滤机专用滤扇。滤布采用单丝滤布,(滤布孔径根据实验报告配置)耐腐蚀,滤饼易脱落。2.1.4分配阀分配阀体结构为焊接结构,冲蚀部位内衬耐磨材料,分左右两种,其上装有可更换的动、静片,它由过滤、...
