钢筋熔槽焊工艺标准样本

钢筋熔槽焊工艺标准样本_第1页
1/4

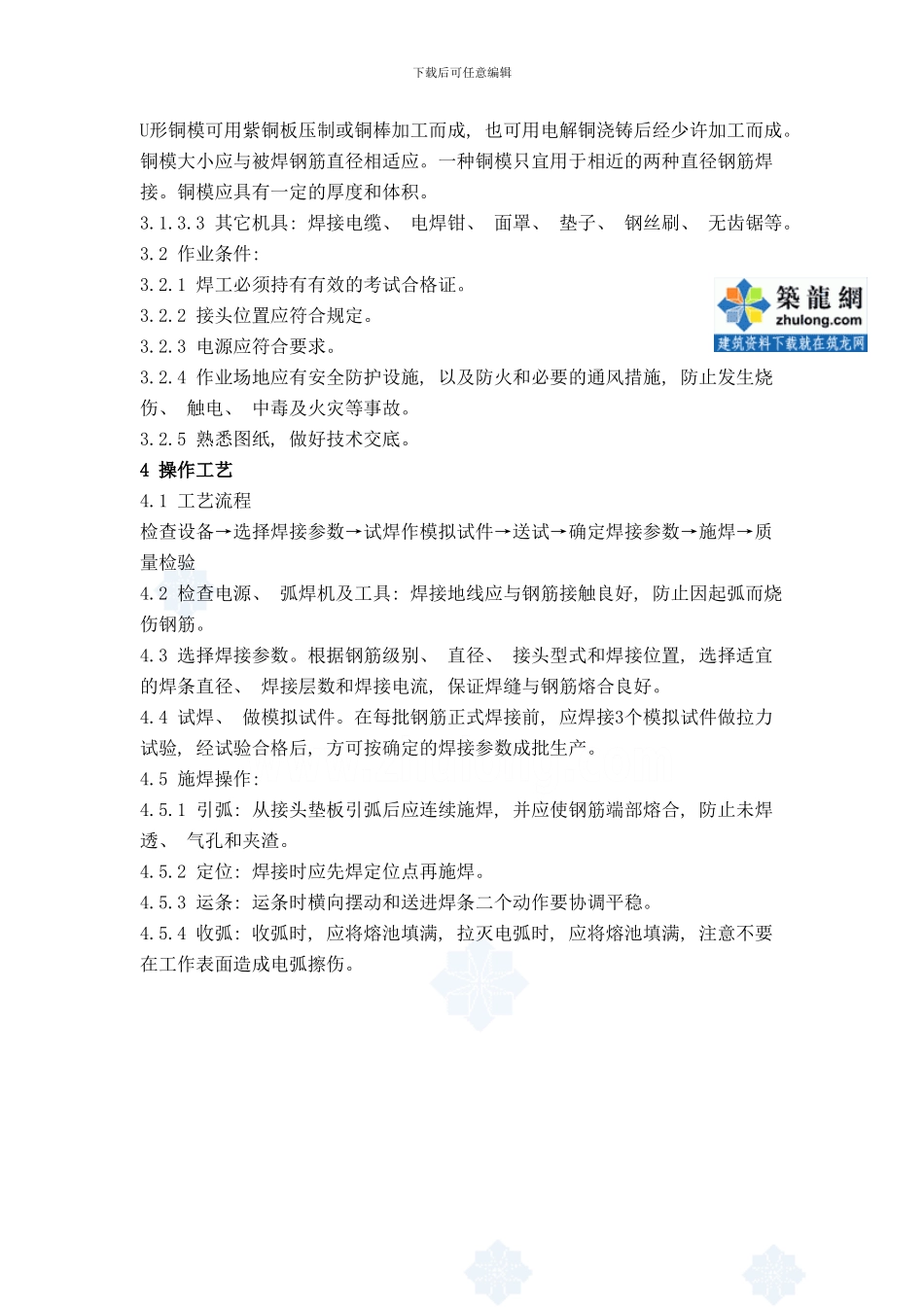

钢筋熔槽焊工艺标准样本_第2页
2/4

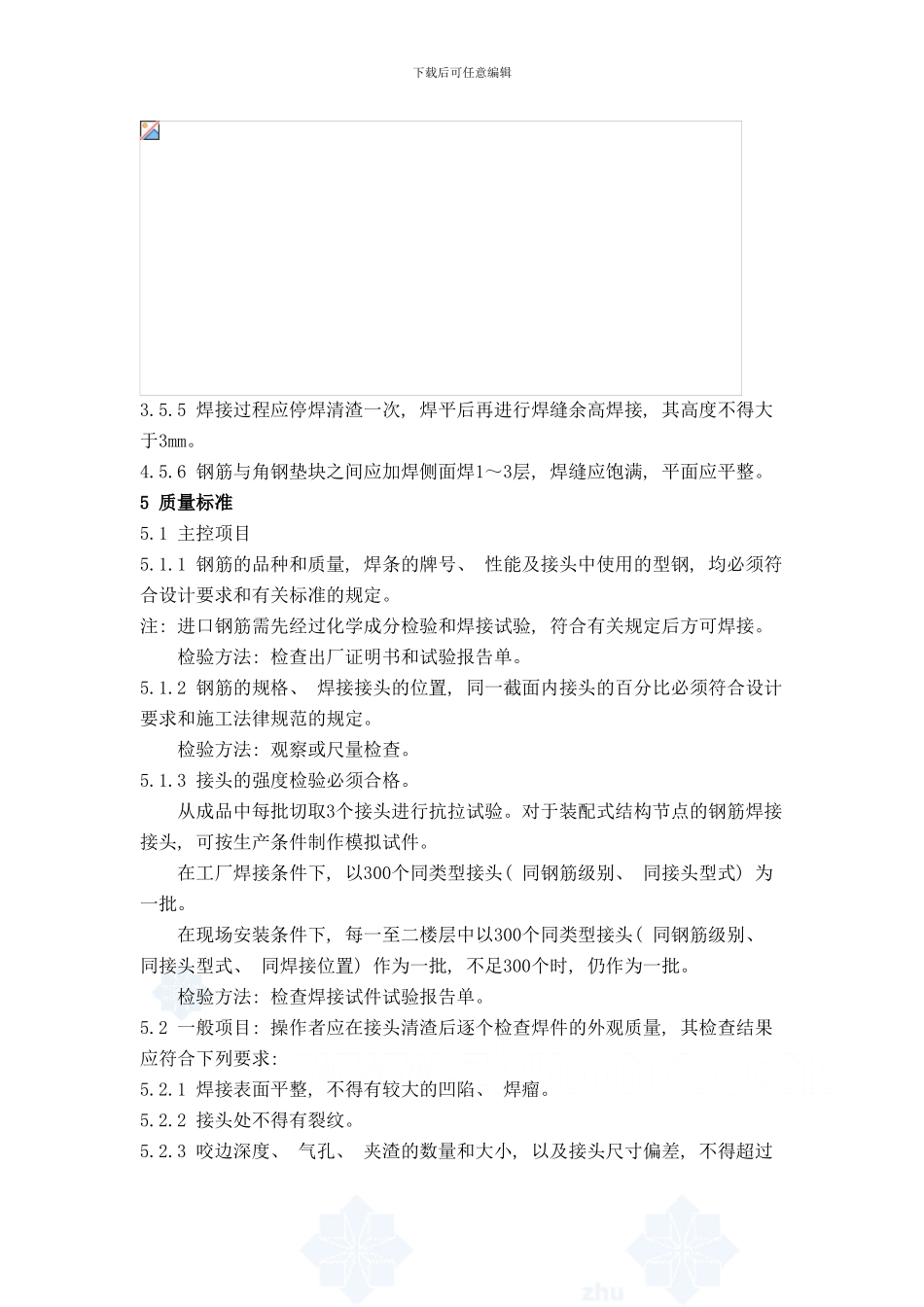

钢筋熔槽焊工艺标准样本_第3页
3/4
下载后可任意编辑钢筋熔槽焊工艺标准1 范围本工艺标准适用于工业与民用建筑现浇钢筋混凝土结构中直径20mm及以上的热轧Ⅰ、 Ⅱ级钢筋的现场水平连接。2 引用标准、 术语2.1 《钢筋焊接及验收规程》( JGJ 18-96) 2.2 有关钢筋的验收标准2.2.1《钢筋混凝土用热轧带肋钢筋》( GB1499-1998) 2.2.2《钢筋混凝土用热轧圆钢筋》( GB13013-91) 2.2.3《钢筋混凝土用余热处理钢筋》( GB13014-91 ) 3 施工准备3.1 材料及主要机具: 3.1.1 钢筋: 钢筋的级别、 直径必须符合设计要求, 有出厂证明书及复试报告单。进口钢筋还应有化学复试单, 其化学成分应满足焊接要求, 并应有可焊性试验。3.1.2 角钢: 宜采低碳钢或低合金钢, 其性能应符合现行国家标准《碳素结构钢》GB700 或《低合金结构钢》GB1591的规定。3.1.3 焊条其性能应符合《碳钢焊条》GB5117或《低合金钢焊条》GB5118规定, 其型号应符合设计规定。如设计无规定时, 应符合表3.1.3的要求, 焊条质量应符合以下要求: 3.1.2.1 药皮应无裂缝、 气孔、 凹凸不平等缺陷, 并不得有肉眼看得出的偏心度。3.1.2.2 焊接过程中, 电弧应燃烧稳定, 药皮熔化均匀, 无成块脱落现象。3.1.2.3 焊条必须根据焊条说明书的要求烘干后才能使用。3.1.2.4 焊条必须有出厂合格证。钢筋熔槽焊使用焊条型号 表3.1.3项资钢筋级别焊条型号12ⅠⅡE4303E50033.1.3 主要机具3.1.3.1 焊接电源: 焊接电源可采纳市场上的定型产品, 其容量大小应能获得300A电流, 空载电压应为75V及以上。3.1.3.2 U形铜模: U形铜模是由铜模、 限位支座、 固紧装置组成的专用模具。下载后可任意编辑U形铜模可用紫铜板压制或铜棒加工而成, 也可用电解铜浇铸后经少许加工而成。铜模大小应与被焊钢筋直径相适应。一种铜模只宜用于相近的两种直径钢筋焊接。铜模应具有一定的厚度和体积。3.1.3.3 其它机具: 焊接电缆、 电焊钳、 面罩、 垫子、 钢丝刷、 无齿锯等。3.2 作业条件: 3.2.1 焊工必须持有有效的考试合格证。3.2.2 接头位置应符合规定。3.2.3 电源应符合要求。3.2.4 作业场地应有安全防护设施, 以及防火和必要的通风措施, 防止发生烧伤、 触电、 中毒及火灾等事故。3.2.5 熟悉图纸, 做好技术交底。4 操作工艺4.1 工艺流程检查设备→选择焊接参数→试焊作模拟试件→送试→确定焊接参数→施焊→质量检验4.2 检查电源、 弧焊机及工具: 焊接地线应与钢筋接触良好, 防止因起弧而烧...
