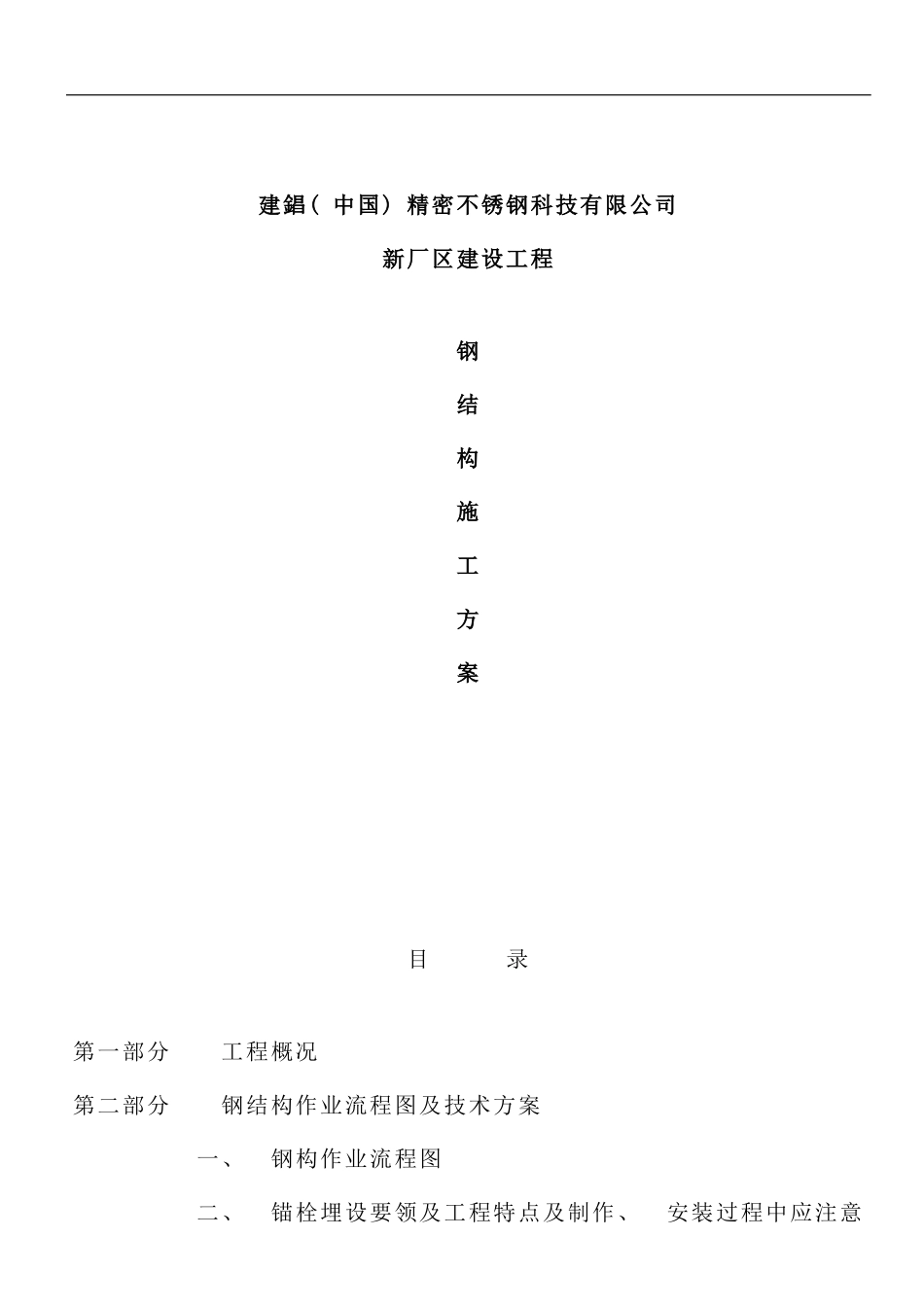

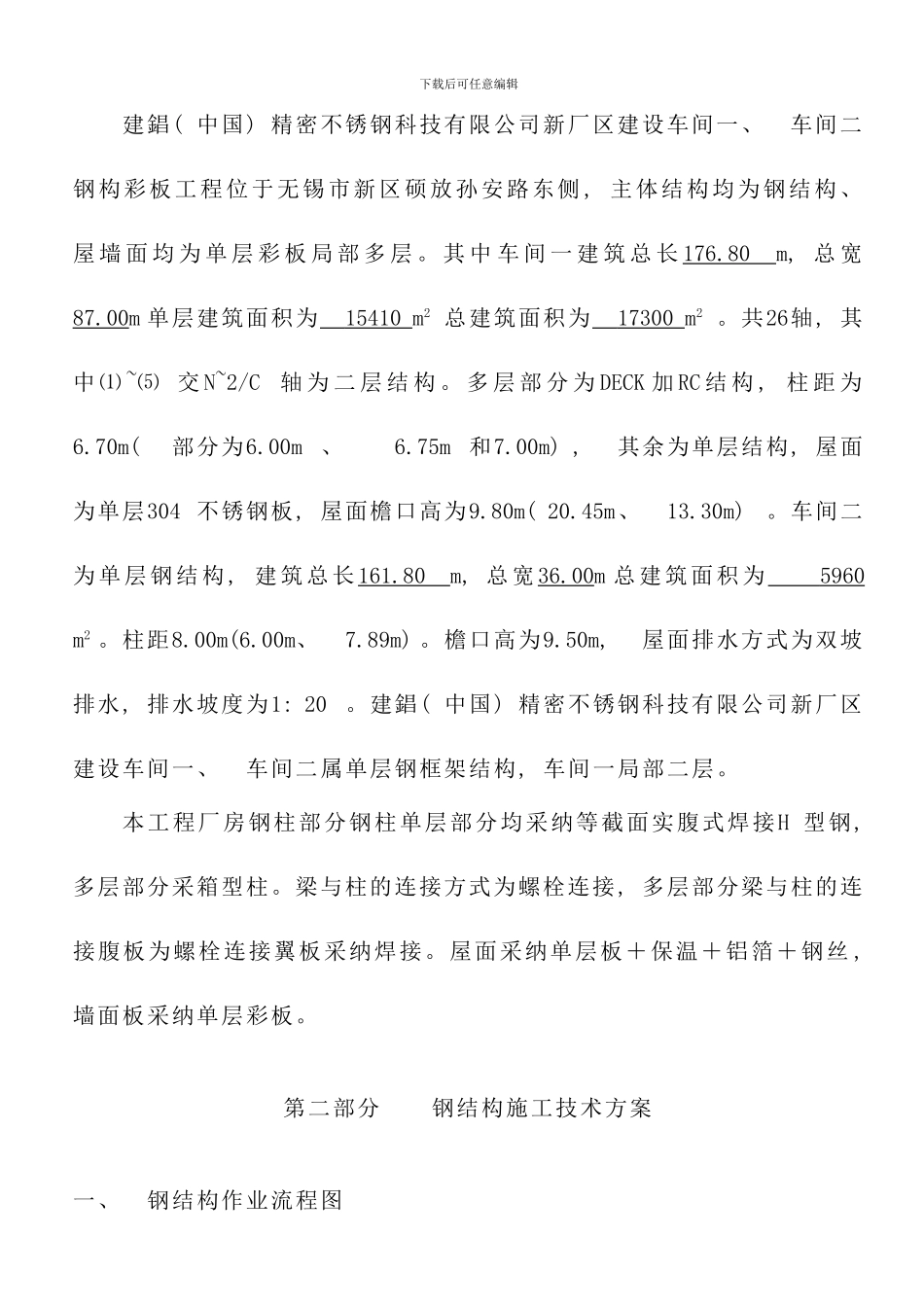

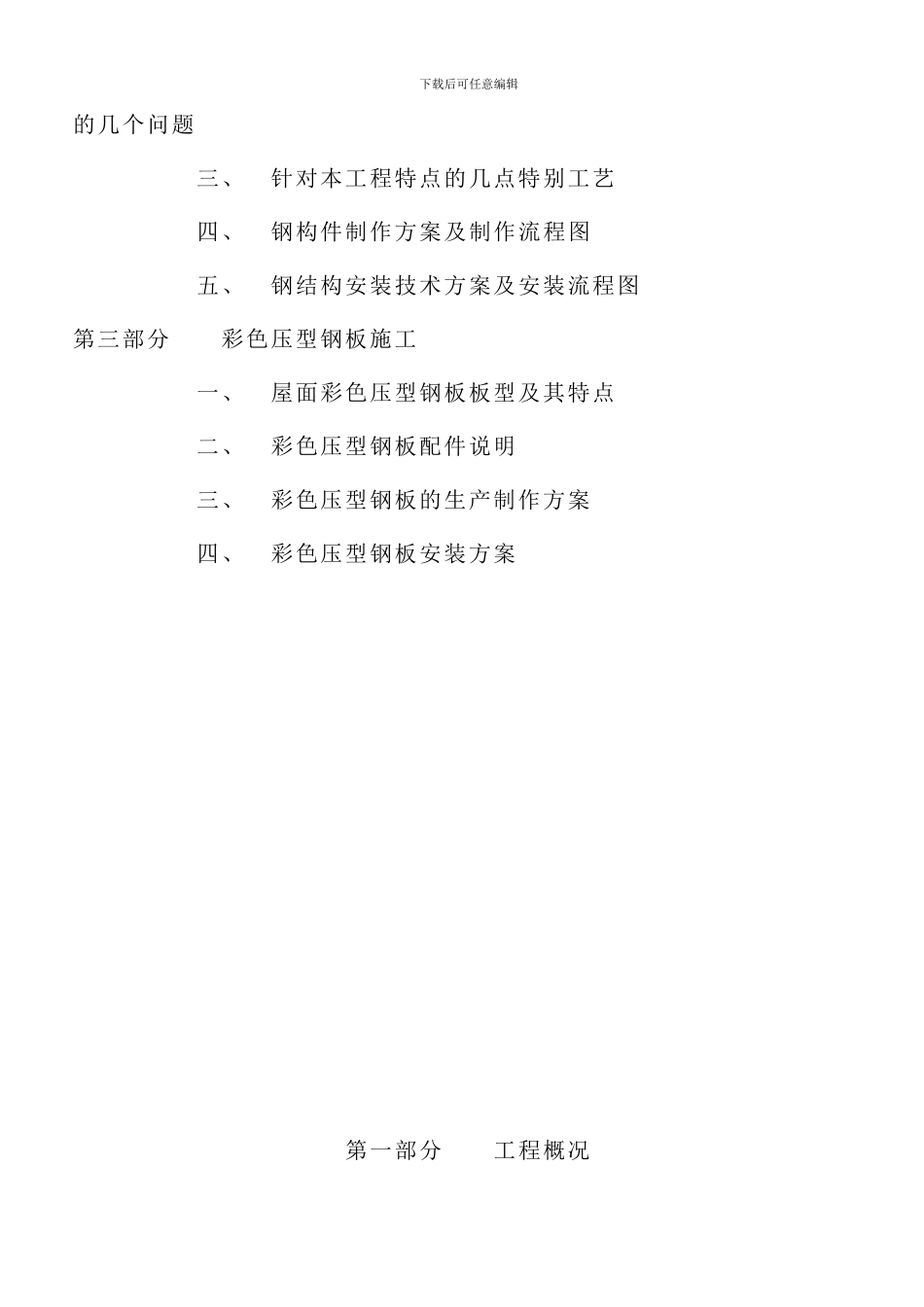

建錩( 中国) 精密不锈钢科技有限公司新厂区建设工程钢结构施工方案目 录第一部分 工程概况第二部分 钢结构作业流程图及技术方案一、 钢构作业流程图二、 锚栓埋设要领及工程特点及制作、 安装过程中应注意下载后可任意编辑的几个问题三、 针对本工程特点的几点特别工艺四、 钢构件制作方案及制作流程图五、 钢结构安装技术方案及安装流程图第三部分 彩色压型钢板施工一、 屋面彩色压型钢板板型及其特点二、 彩色压型钢板配件说明三、 彩色压型钢板的生产制作方案四、 彩色压型钢板安装方案第一部分 工程概况下载后可任意编辑建錩( 中国) 精密不锈钢科技有限公司新厂区建设车间一、 车间二钢构彩板工程位于无锡市新区硕放孙安路东侧 , 主体结构均为钢结构、 屋 墙 面 均 为 单 层 彩 板 局 部 多 层 。 其 中 车 间 一 建 筑 总 长 176.80 m, 总 宽87.00m 单层建筑面积为 15410 m2 总建筑面积为 17300 m2 。共26轴, 其中 ⑴ ~⑸ 交 N~2/C轴 为 二 层 结 构 。 多 层 部 分 为 DECK 加 RC 结 构 , 柱 距 为6.70m( 部分为6.00m、 6.75m和7.00m) , 其余为单层结构, 屋面为单层304 不锈钢板, 屋面檐口高为9.80m( 20.45m、 13.30m) 。车间二为单层钢结构 , 建筑总长 161.80 m, 总宽36.00m 总建筑面积为 5960 m2 。柱距8.00m(6.00m、 7.89m) 。檐口高为9.50m, 屋面排水方式为双坡排水, 排水坡度为1: 20。建錩( 中国) 精密不锈钢科技有限公司新厂区建设车间一、 车间二属单层钢框架结构, 车间一局部二层。本工程厂房钢柱部分钢柱单层部分均采纳等截面实腹式焊接H 型钢, 多层部分采箱型柱。梁与柱的连接方式为螺栓连接, 多层部分梁与柱的连接腹板为螺栓连接翼板采纳焊接。屋面采纳单层板＋保温＋铝箔＋钢丝 , 墙面板采纳单层彩板。第二部分 钢结构施工技术方案一、 钢结构作业流程图下载后可任意编辑钢结构锚栓埋设作业流程图1钢结构作业流程图2 螺栓及临时板加工高程测量螺栓中心线放线临时板固定螺牙保护混凝土浇注 预 制喷砂油漆安 装业主初检验 收NGOKOKNGNGOK缺失检查检 查检 查下载后可任意编辑二、 锚栓埋设要领及工程特点及制作、 安装过程中应注意的几个问题: ㈠. 埋设要领: 1 、 基础螺栓埋设时用4.5mm厚的临时预埋模板辅助, 样板与柱底板同尺寸, 孔径则较基础螺栓直径大1.5mm。见附图a下载后可任意编辑2...
