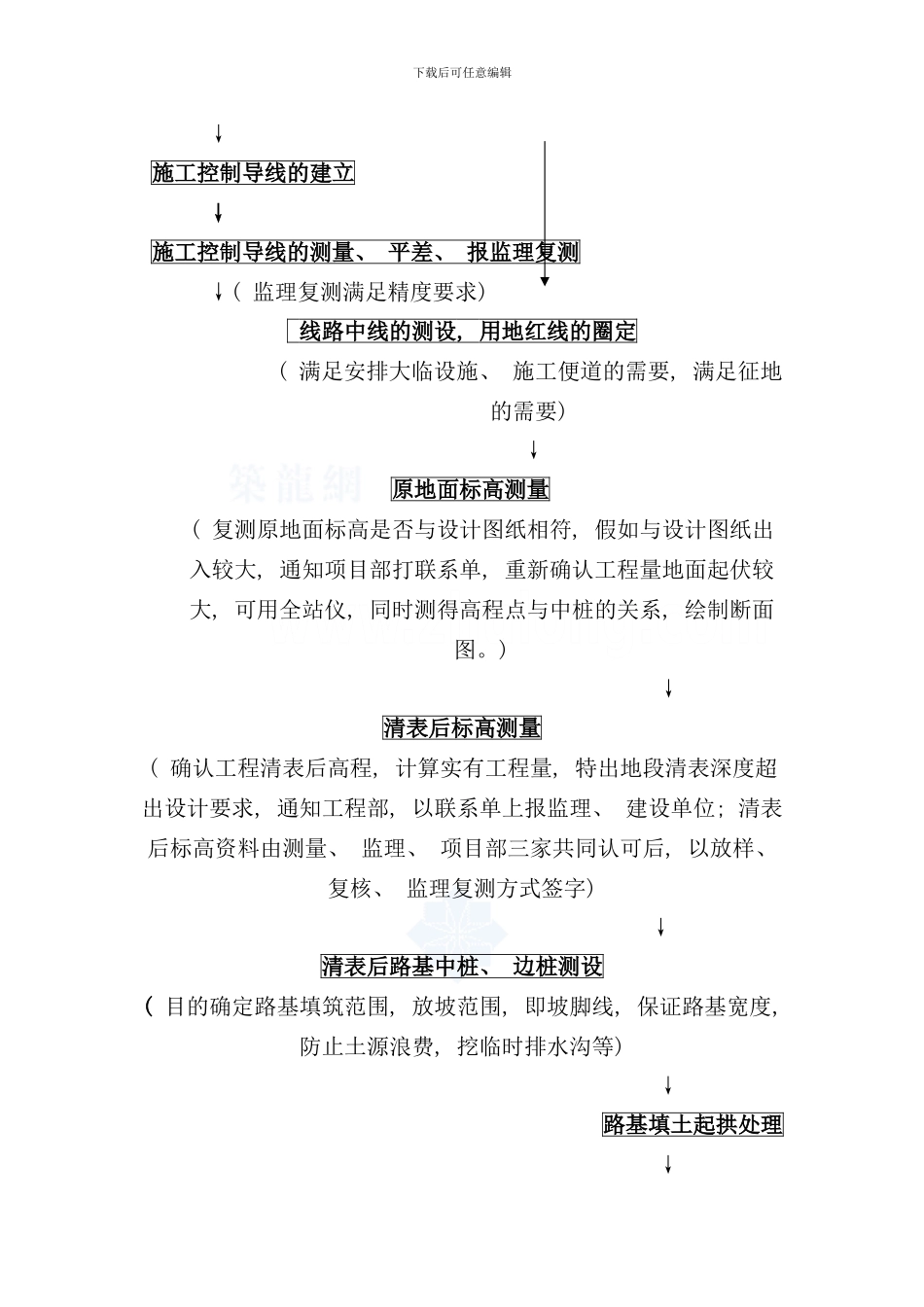

下载后可任意编辑 铁 路 工 程 施 工 测 量 作 业 指 导 书 编制依据: 《工程测量法律规范》 《新建铁路工程测量法律规范》 有关铁路工程施工技术法律规范 有关铁路工程检验评定标准铁路工程施工测量作业指导书介绍: 铁路工程施工测量的任务; 、 着重介绍路基、 中小桥梁放样检查程序; 强调放样放样检查制度和内外业资料的管理工作 、 下载后可任意编辑 控制导线建立、 移交、 复测加密、 施工测量的依据与工作原则等技术保证措施。1、 铁路工程施工测量的特点与任务 铁路工程一般由桥梁工程、 路基工程、 沟涵排水工程、 隧道工程等附属工程组成, 构造繁杂, 线路线型多变, 施工里程一般较长, 施工测量任务繁琐, 特别控制导线一般为线性要素点, 位于线路左线, 施工时全部破坏, 需要重新布设控制导线。一般包括以下工作内容: 施工阶段施工测量任务测量结果要求测量准备阶段1、 测量人员组织、 仪器配置、 检测。2、 施工现场勘察, 编制施工测量控制放案。3、 设计图纸的交接、 会审和内业计算。4、 、 控制导线移交、 复测与加密。要求人员仪器精度数量满足施工要求, 要求资料表识符合质检站要求。施工过程中1、 控制导线定期复测、 加密。2、 用地红线圈定及原地面标高测量, 进行土方计算, 作发包依据。1.3.对构造物几何尺寸进行检查和检测, 校正施工偏差。4、基桥台及路基的变形监测。5、 协助项目部土石方中间计量计算。满足<工程测量法律规范﹥要求。满足有关铁路线路施工技术法律规范。满足设计要求。满足施工的需要。为计价提供依据。工程竣工验收阶段竣工测量及竣工资料的移交满足﹤铁路工程检验评定标准﹥的要求。2、 路基、 桥梁的施工放样程序2.1 路基施工放样检查程序与工作要求: 线路中桩的移交、 复测、 加密 施工控制导线的移交、 复测、 加密( 复测结果, 报监理复测) ( 监理复测满足精度要求) 下载后可任意编辑 ↓ 施工控制导线的建立↓ 施工控制导线的测量、 平差、 报监理复测↓( 监理复测满足精度要求) 线路中线的测设, 用地红线的圈定 ( 满足安排大临设施、 施工便道的需要, 满足征地的需要) ↓原地面标高测量 ( 复测原地面标高是否与设计图纸相符, 假如与设计图纸出入较大, 通知项目部打联系单, 重新确认工程量地面起伏较大, 可用全站仪, 同时测得高程点与中桩的关系, 绘制断面图。) ↓清表后标高测量 ( 确认工程清表后高...
