铁路明珠地产广场临时施工用电安全施工方案VIP专享

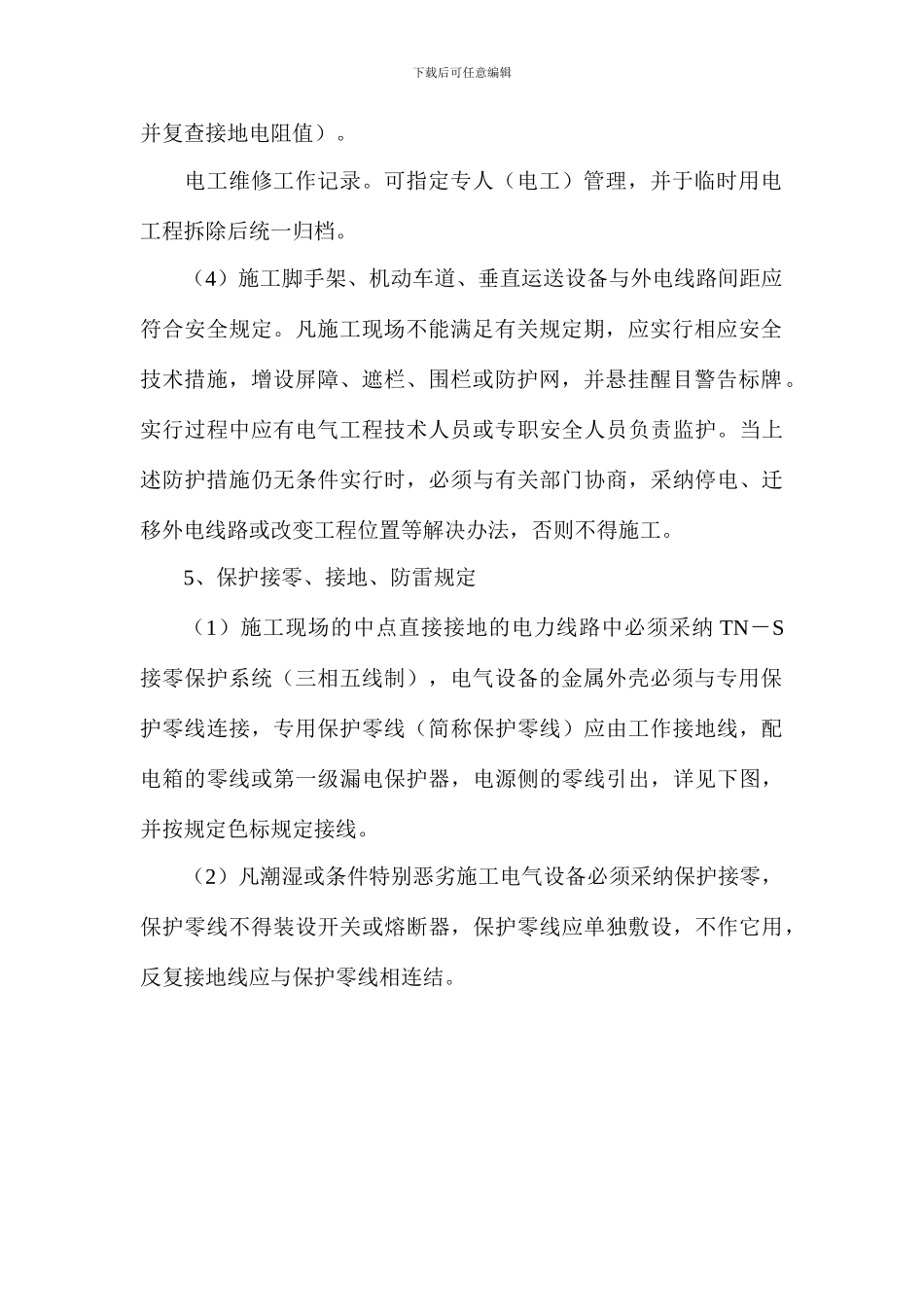

下载后可任意编辑临时施工用电方案一、电力线路 施工现场电力线路采纳三相五线制，电气设备的金属外壳必须与专用保护零线连接。二、用电负荷计算1、根据《施工机械配备计划表》，本工程用电负荷计算如下：P＝1.05×（K1∑P1/COSΦ＋K2∑P2＋K3∑P3＋K4∑P4）其中：∑P1 为电动机总功率；∑P2 为电焊设备总容量；∑P3 为室内照明总功率；∑P4为室外照明总功率。K1＝0.5，K2＝0.6，COSΦ=0.75P 动＝1.05×（0.5×474/0.75+0.6×200）＝457.8 kw由于照明用电所占的比重较机械设备用电少得多，为简化计算，可取机械设备用电量的 10%作为照明用电量。P 总＝457.8×110%＝503.58kw2、根据计算结果，用电总功率为 503.58kw，建设单位现场提供变压器型号为 SL7-500/10，额定容量为 500KVA，方可满足工程施工需要。三、临时配电系统1、配电系统布置及操作必须符合下图规定：启动下载后可任意编辑布置距离小于 100m 小于 30.0m 小于 3.0m2、施工现场用电线路见总平面图。3、楼层埋设钢套管电缆，电缆线通过每层引至楼层总配电箱，水平供电由楼层总配电箱接出分派电箱和开关箱，再由分派电箱和开关箱接至用电机具。4、临时用电安全技术规定：（1）编制依据：JGJ46-88《施工现场临时用电安全技术法律规范》。（2）需要变更临时用电施工组织设计内容时，必须由电气工程技术人员编制，技术负责人审核，经主管部门批准后方可实行，并补充有关图纸资料存档。（3）建立临时用电安全技术档案。其内容为： 临时用电施工组织设计； 修改临时用电施工组织设计资料； 技术交底资料； 临时用电工程检查验收表； 电气设备的试、检查凭单和调试记录； 接地电阻测定登记表； 定期检（复）查表；（施工现场每月一次，分公司每季一次，下载后可任意编辑并复查接地电阻值）。 电工维修工作记录。可指定专人（电工）管理，并于临时用电工程拆除后统一归档。（4）施工脚手架、机动车道、垂直运送设备与外电线路间距应符合安全规定。凡施工现场不能满足有关规定期，应实行相应安全技术措施，增设屏障、遮栏、围栏或防护网，并悬挂醒目警告标牌。实行过程中应有电气工程技术人员或专职安全人员负责监护。当上述防护措施仍无条件实行时，必须与有关部门协商，采纳停电、迁移外电线路或改变工程位置等解决办法，否则不得施工。5、保护接零、接地、防雷规定（1）施工现场的中点直接接地的电力线路中必须采纳 TN－S接零保护系统（三相五线制），电气设备的金属...
