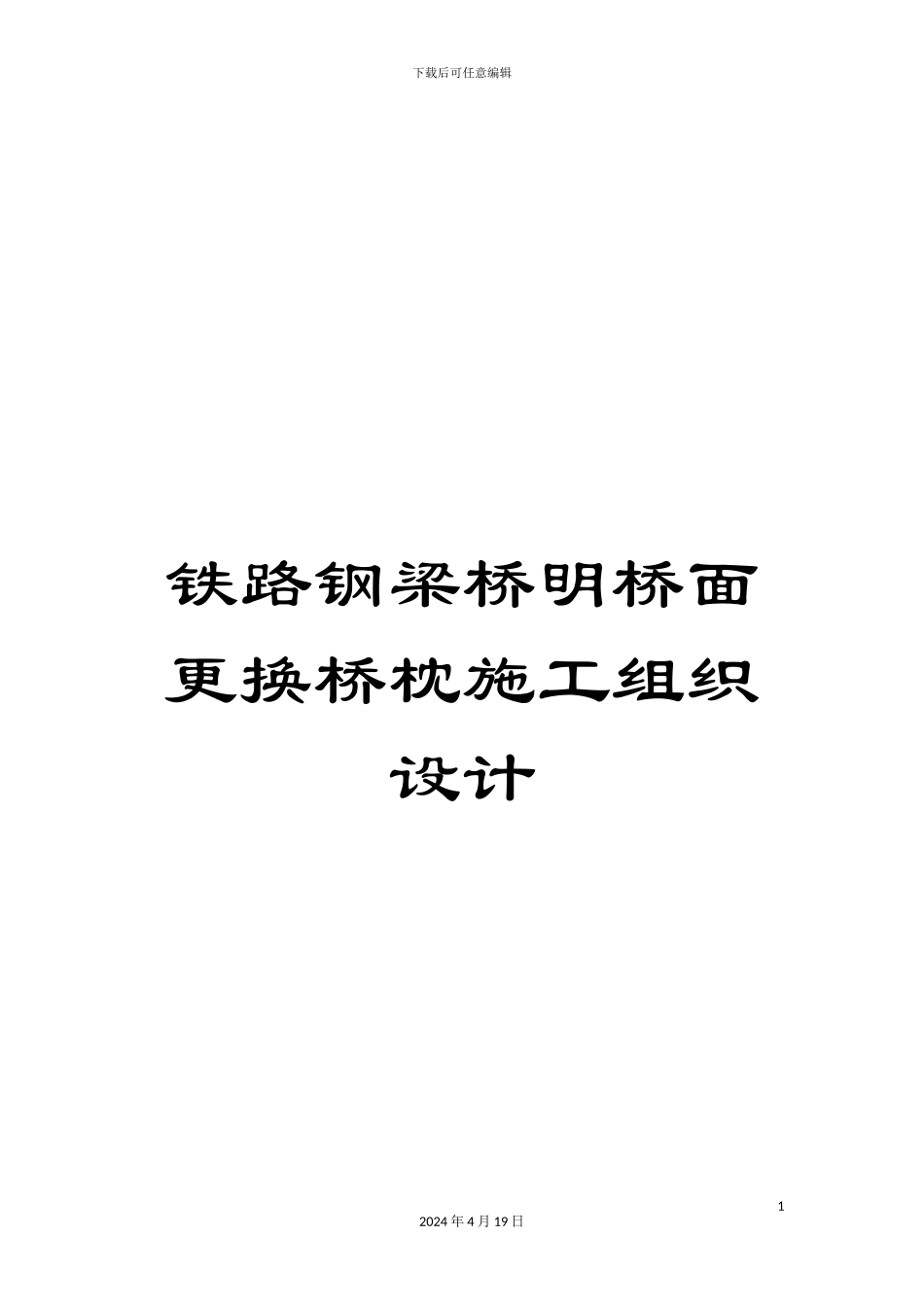

下载后可任意编辑铁路钢梁桥明桥面更换桥枕施工组织设计12024 年 4 月 19 日明 桥 面 综 合 维 修 施 工 组 织 设 计一 、 工 序 工 法1

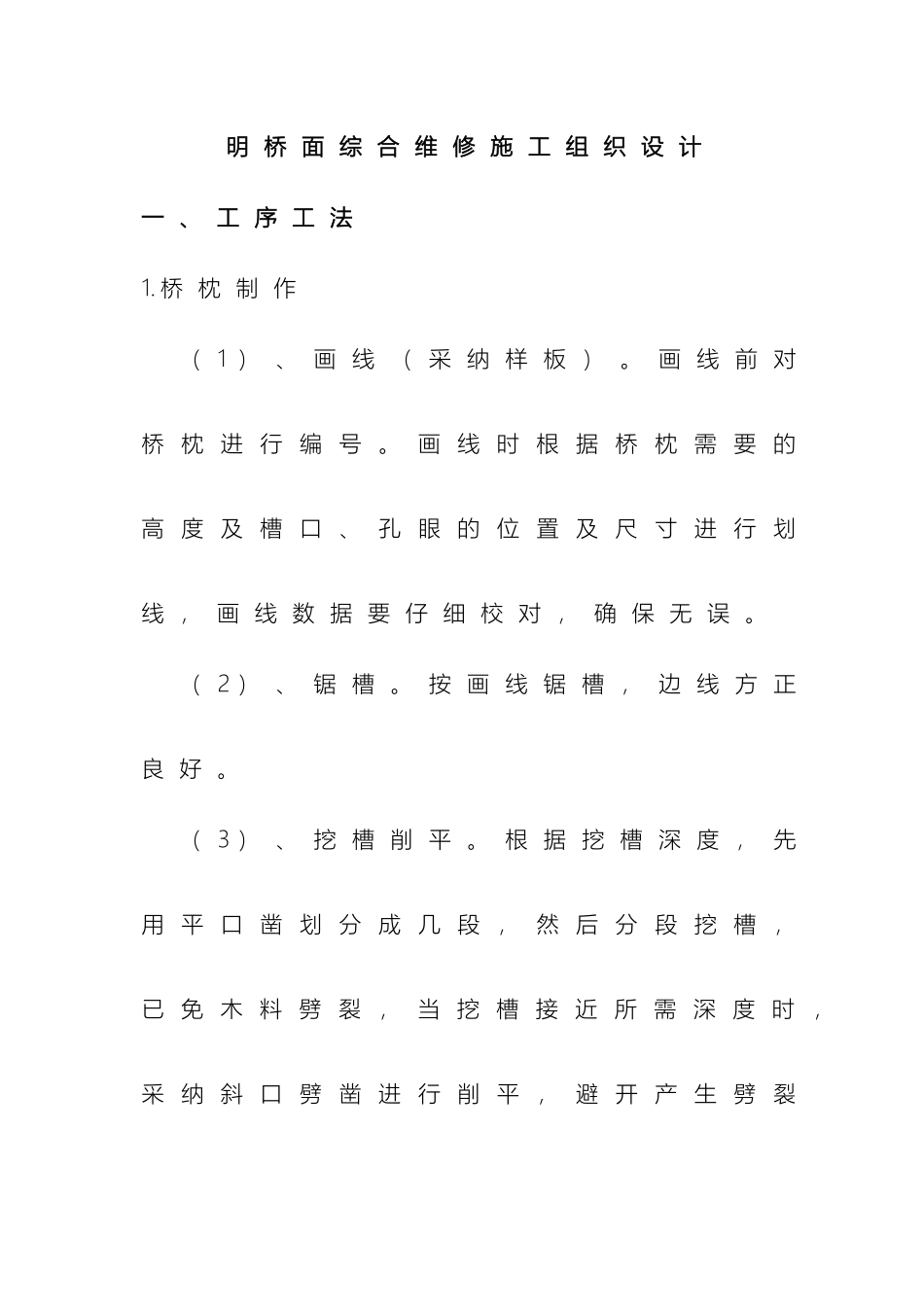

桥 枕 制 作（ 1 ） 、 画 线 （ 采 纳 样 板 ）
画 线 前 对桥 枕 进 行 编 号
画 线 时 根 据 桥 枕 需 要 的高 度 及 槽 口 、 孔 眼 的 位 置 及 尺 寸 进 行 划线 ， 画 线 数 据 要 仔 细 校 对 ， 确 保 无 误
（ 2 ） 、 锯 槽
按 画 线 锯 槽 ， 边 线 方 正良 好
（ 3 ） 、 挖 槽 削 平
根 据 挖 槽 深 度 ， 先用 平 口 凿 划 分 成 几 段 ， 然 后 分 段 挖 槽 ，已 免 木 料 劈 裂 ， 当 挖 槽 接 近 所 需 深 度 时 ，采 纳 斜 口 劈 凿 进 行 削 平 ， 避 开 产 生 劈 裂下载后可任意编辑与 毛 刺

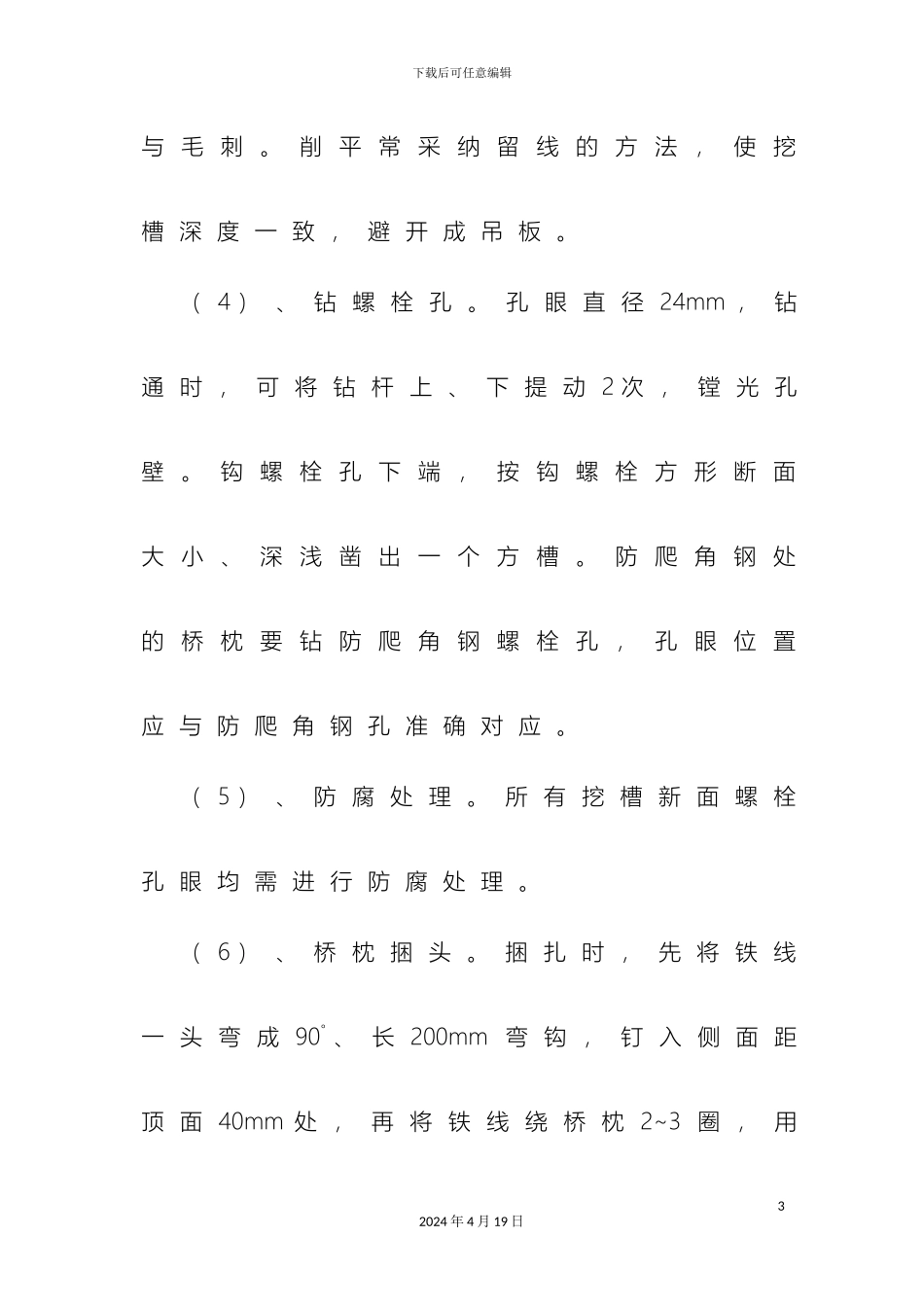

削 平 常 采 纳 留 线 的 方 法 ， 使 挖槽 深 度 一 致 ， 避 开 成 吊 板
（ 4 ） 、 钻 螺 栓 孔
孔 眼 直 径 24mm ， 钻通 时 ， 可 将 钻 杆 上 、 下 提 动 2 次 ， 镗 光 孔壁
钩 螺 栓 孔 下 端 ， 按 钩 螺 栓 方 形 断 面大 小 、 深 浅 凿 出 一 个 方 槽
防 爬 角 钢 处的 桥 枕 要 钻 防 爬 角 钢 螺 栓 孔 ， 孔 眼 位 置应 与 防 爬 角 钢 孔 准 确 对 应
（ 5 ） 、 防 腐 处 理
所 有 挖 槽 新 面 螺 栓孔 眼 均 需 进 行 防 腐 处 理
（ 6 ） 、 桥 枕 捆 头
捆 扎 时 ， 先 将 铁 线一 头 弯 成 90° 、 长 200mm 弯 钩 ， 钉 入 侧 面 距顶 面 40mm 处 ， 再 将 铁 线 绕 桥 枕 2~
