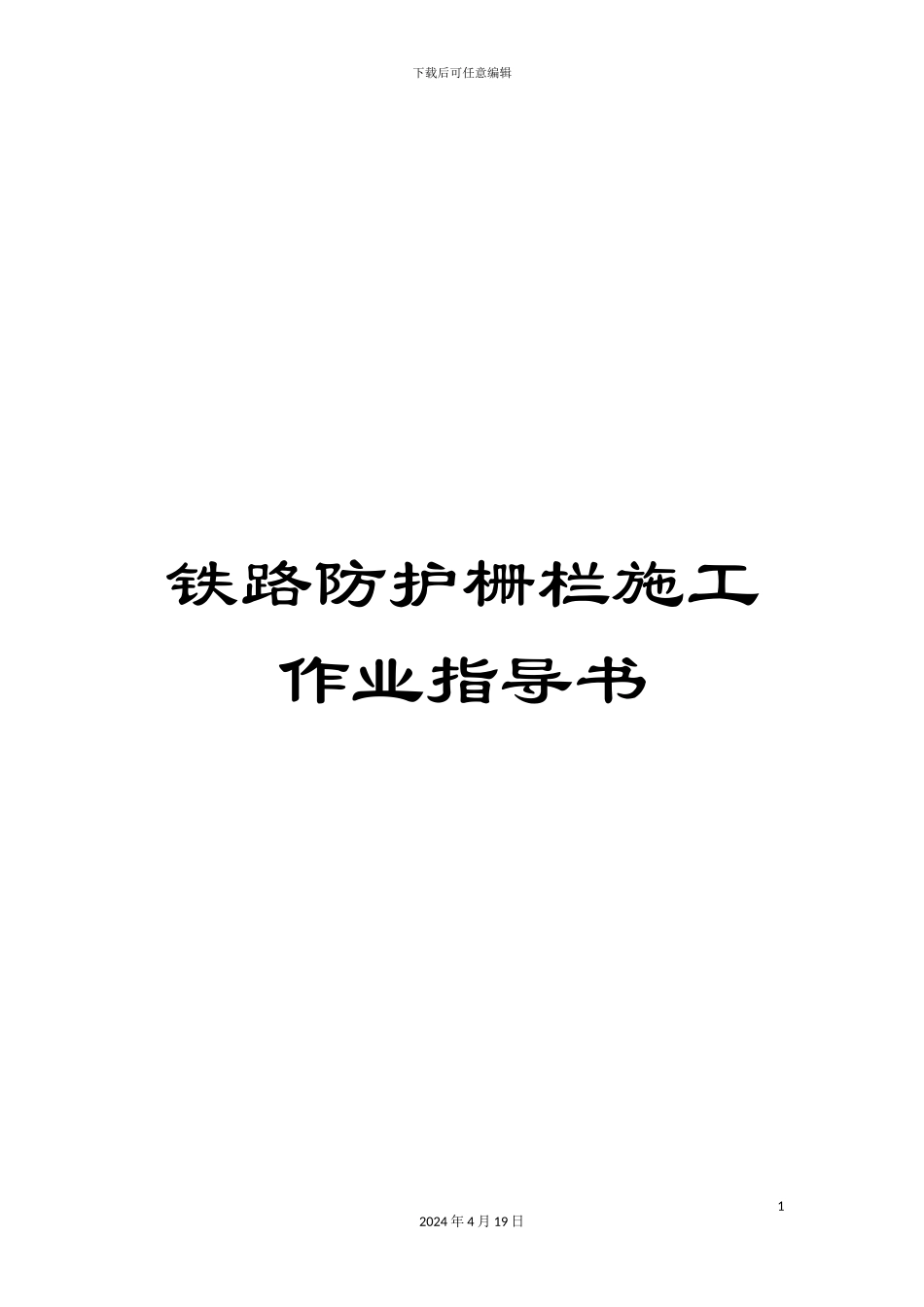

铁路防护栅栏施工作业指导书

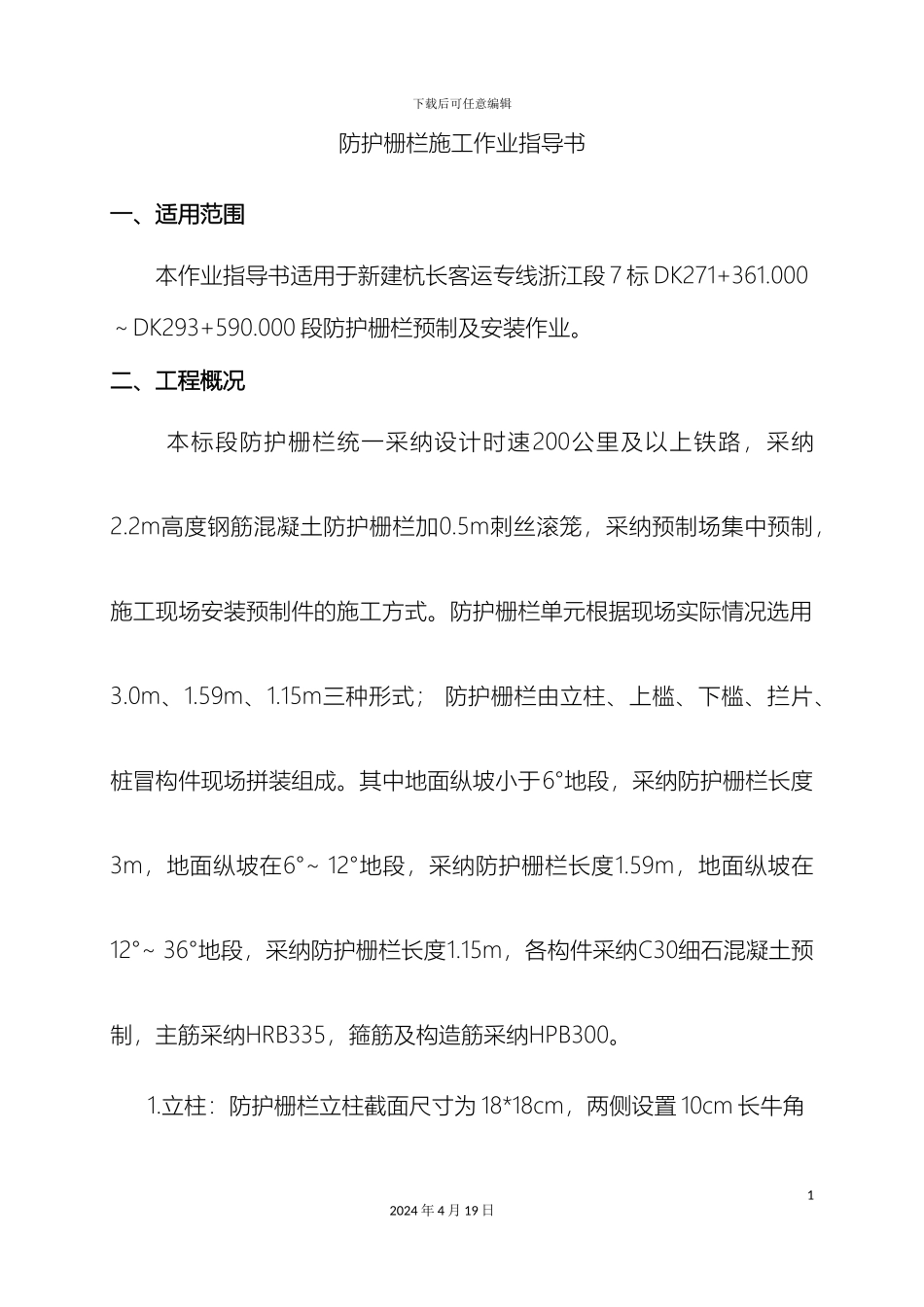

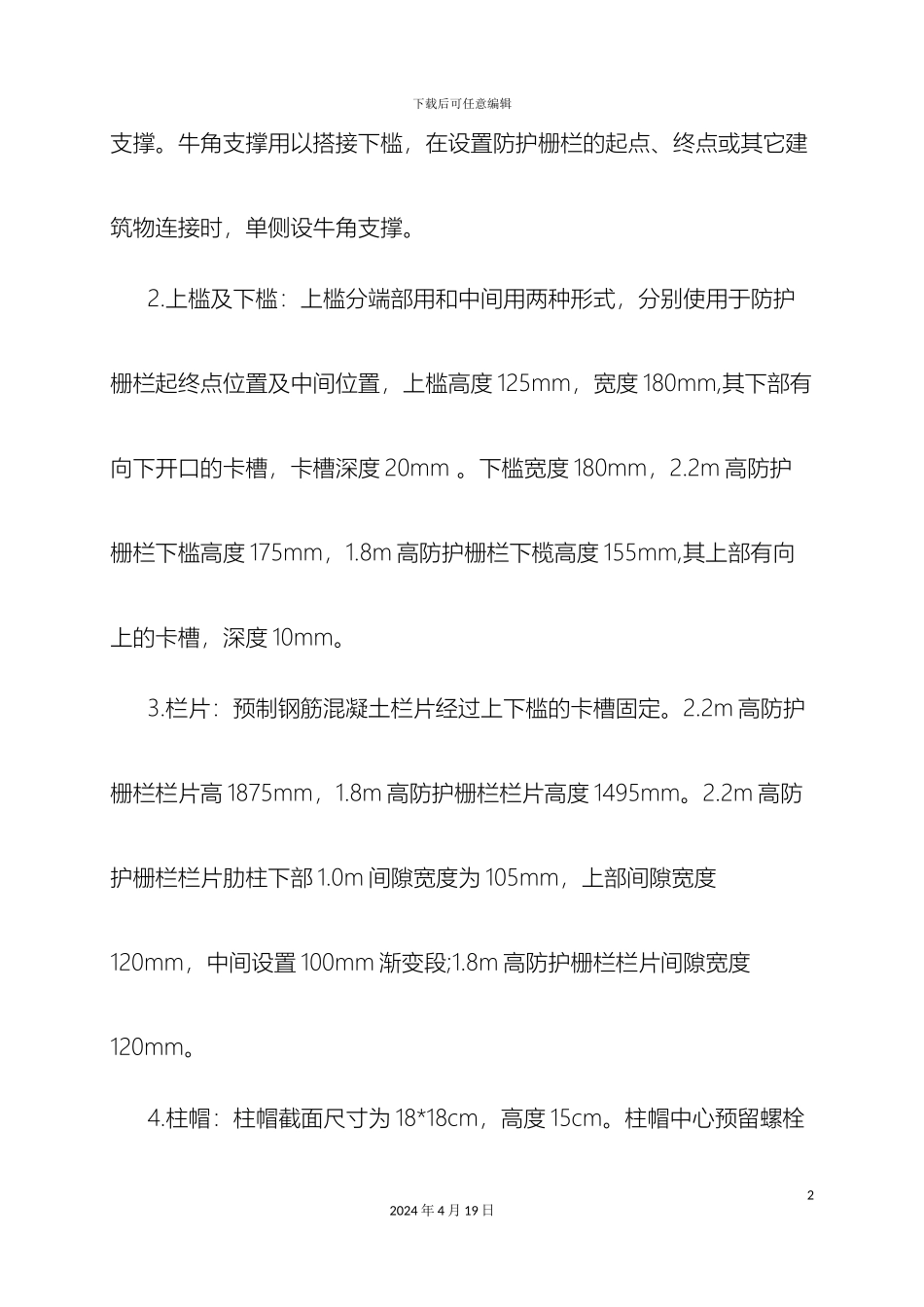

下载后可任意编辑铁路防护栅栏施工作业指导书12024 年 4 月 19 日下载后可任意编辑防护栅栏施工作业指导书一、适用范围本作业指导书适用于新建杭长客运专线浙江段 7 标 DK271+361.000～DK293+590.000 段防护栅栏预制及安装作业。二、工程概况本标段防护栅栏统一采纳设计时速200公里及以上铁路，采纳2.2m高度钢筋混凝土防护栅栏加0.5m刺丝滚笼，采纳预制场集中预制，施工现场安装预制件的施工方式。防护栅栏单元根据现场实际情况选用3.0m、1.59m、1.15m三种形式； 防护栅栏由立柱、上槛、下槛、拦片、桩冒构件现场拼装组成。其中地面纵坡小于6°地段，采纳防护栅栏长度3m，地面纵坡在6°~ 12°地段，采纳防护栅栏长度1.59m，地面纵坡在12°~ 36°地段，采纳防护栅栏长度1.15m，各构件采纳C30细石混凝土预制，主筋采纳HRB335，箍筋及构造筋采纳HPB300。1.立柱：防护栅栏立柱截面尺寸为 18*18cm，两侧设置 10cm 长牛角12024 年 4 月 19 日下载后可任意编辑支撑。牛角支撑用以搭接下槛，在设置防护栅栏的起点、终点或其它建筑物连接时，单侧设牛角支撑。2.上槛及下槛：上槛分端部用和中间用两种形式，分别使用于防护栅栏起终点位置及中间位置，上槛高度 125mm，宽度 180mm,其下部有向下开口的卡槽，卡槽深度 20mm 。下槛宽度 180mm，2.2m 高防护栅栏下槛高度 175mm，1.8m 高防护栅栏下榄高度 155mm,其上部有向上的卡槽，深度 10mm。3.栏片：预制钢筋混凝土栏片经过上下槛的卡槽固定。2.2m 高防护栅栏栏片高 1875mm，1.8m 高防护栅栏栏片高度 1495mm。2.2m 高防护栅栏栏片肋柱下部 1.0m 间隙宽度为 105mm，上部间隙宽度120mm，中间设置 100mm 渐变段;1.8m 高防护栅栏栏片间隙宽度120mm。4.柱帽：柱帽截面尺寸为 18*18cm，高度 15cm。柱帽中心预留螺栓22024 年 4 月 19 日下载后可任意编辑孔，用于立柱顶部及台阶过渡处前后上槛间的连接，拼装后螺栓孔采纳C30 细石混凝土封填。5.刺丝滚笼：刺丝滚笼的下缘距离钢筋混凝土防护栅栏上缘的垂直距离为 0.05m。6.栅栏门设置栅栏门采纳推拉式防护栅栏门，门宽度 3m。7、立柱基础一般土质地段，地基承载力≥100kPa，防护栅栏立柱基础采纳 C25混凝土浇注。2.2m 高防护栅栏基础尺寸 60*80*90cm，斜坡地段防护栅栏基础尺寸 60*60*90cm,1.8m 高防护栅栏基础尺寸 60*60*70cm。埋入立柱时，应严格控制好位置，定位后，用 C25 混凝土浇注，并保证立柱横向不...
