铜排选用设计规范格式样本

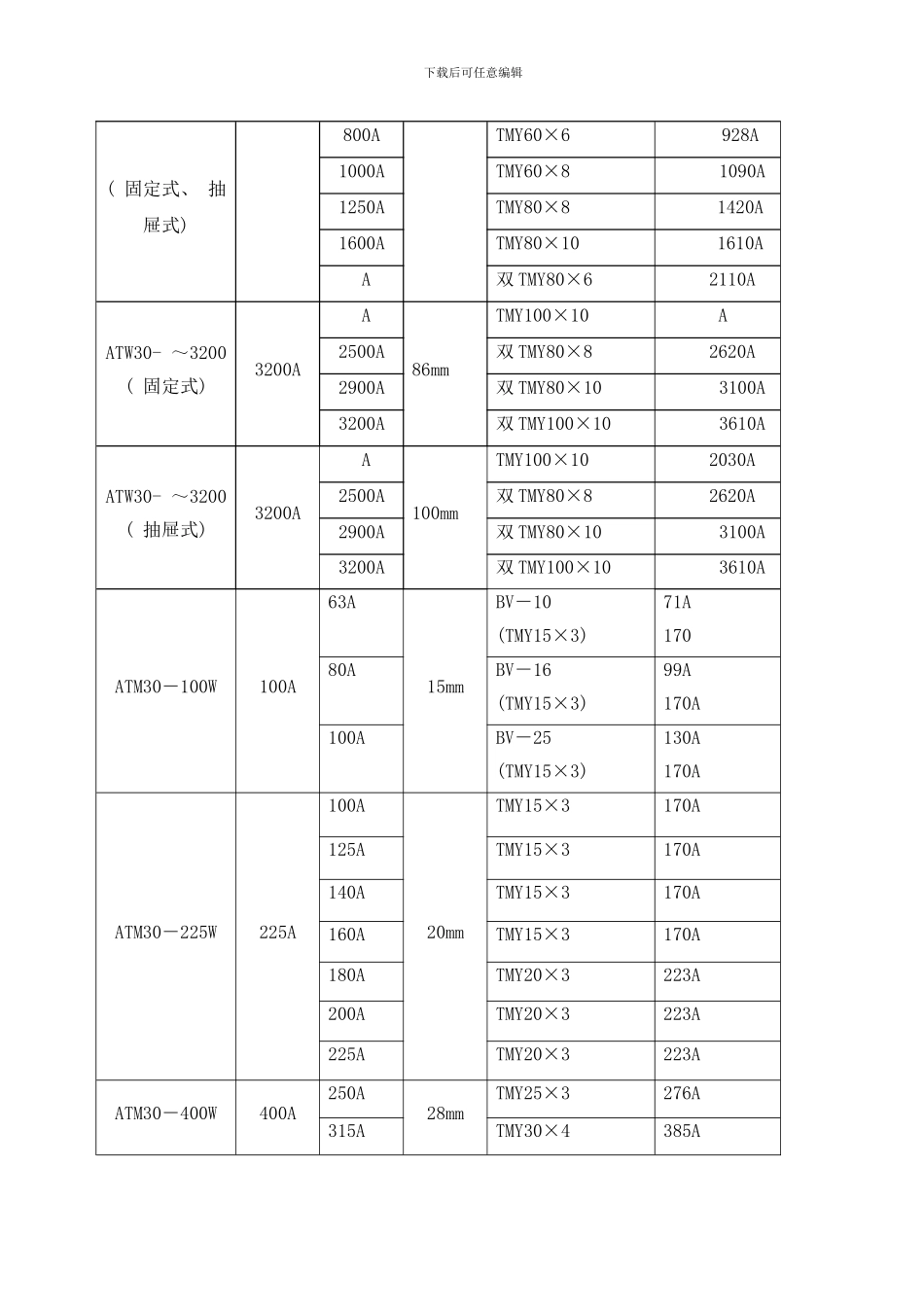

下载后可任意编辑低压铜排选用设计法律规范一、 目的: 为减少设计人员在选择铜排时出现选择不合理、 与元器件排头不适配或不能满足安全距离及动热稳定性要求的情况, 方便生产施工, 特制定本设计法律规范。二、 范围: 适用于本公司设计生产的 10kV 欧变、 环网柜、 35kV/10kV 箱变中的站变柜。三、 铜排选择原则: 1.满足载流量要求; 2.满足安全距离, 与元器件排头适配; 3.满足动热稳定性; 四、 内容: ( 一) 低压隔离开关上下接头连接铜排规定: 隔离开关型号选用铜排规格铜排对应载流量HD13BX-200/31TMY25×3276AHD13BX-400/31TMY40×4506AHD13BX-600/31TMY50×5697AHD13BX-1000/31TMY60×81000AHD13BX-1500/31TMY80×101540A注: 1.无特别情况, 选择铜排时严格根据以上对应规格。 2.汇流排规格应与隔离铜排规格相同。（二） 变压器低压主母线选择规定( 客户特别要求除外) : 变压器容量(kVA)额定电流(A)选型参考电流(A)选择铜排( 导线) 规格(mm)对应载流量( A) 10kVA14.5A19ATMY15×3170A下载后可任意编辑BVR6mm248A20kVA19A38ATMY15×3BVR10mm2170A65A30kVA43A56ATMY15×3BVR16mm2170A91A50kVA72A94ATMY15×3BVR25mm2170A120A80kVA115A150ATMY15×3BVR50mm2170A187A100kVA144A188ATMY20×3BVR70mm2223A231A125kVA180A234ATMY20×3BVR95mm2223A283A160kVA231A323ATMY30×4385A200kVA288A375ATMY40×4506A250kVA360A469ATMY40×4506A315kVA433A563ATMY50×5705A400kVA577A750ATMY60×6900A500kVA722A938ATMY60×81000A630kVA909A1182ATMY80×81420A800kVA1155A1501ATMY100×81770A1000kVA1443A1876ATMY100×10 A1250kVA1804A2345ATMY125×102390A1600kVA2310A3002A双 TMY80×103100A注: 在选择铜排时还应根据板型接头、 相间距离等相关尺寸进行选择! ( 三) 低压断路器铜排选择规定1、 天津津低断路器型号框架电流额定电流排头宽度选择铜排规格(mm)铜排对应载流量ATW30-630～ A630A60mmTMY50×5705A下载后可任意编辑( 固定式、 抽屉式) 800ATMY60×6928A1000ATMY60×81090A1250ATMY80×81420A1600ATMY80×101610A A双 TMY80×62110AATW30- ～3200( 固定式) 3200A A86mmTMY100×10 A2500A双 TMY80×82620A2900A双 TMY80×103100A3200A双 TMY100×103610AATW30- ～3200( 抽屉式) 3200A A100mmTMY100×102030A2500A双 TMY80×82620A2900A双 TMY80×103100A3200A双 TMY100×103610AATM30－1...
