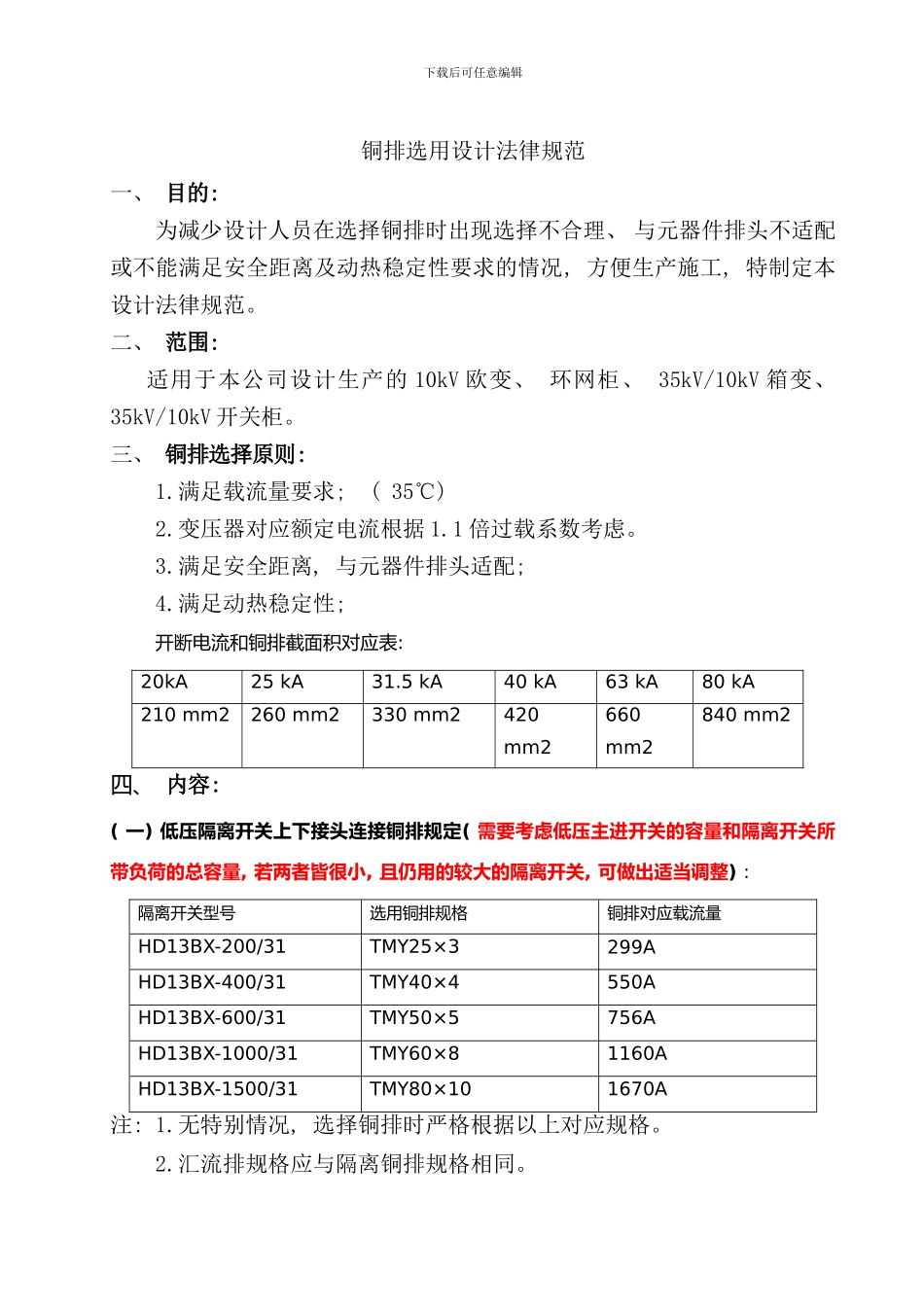

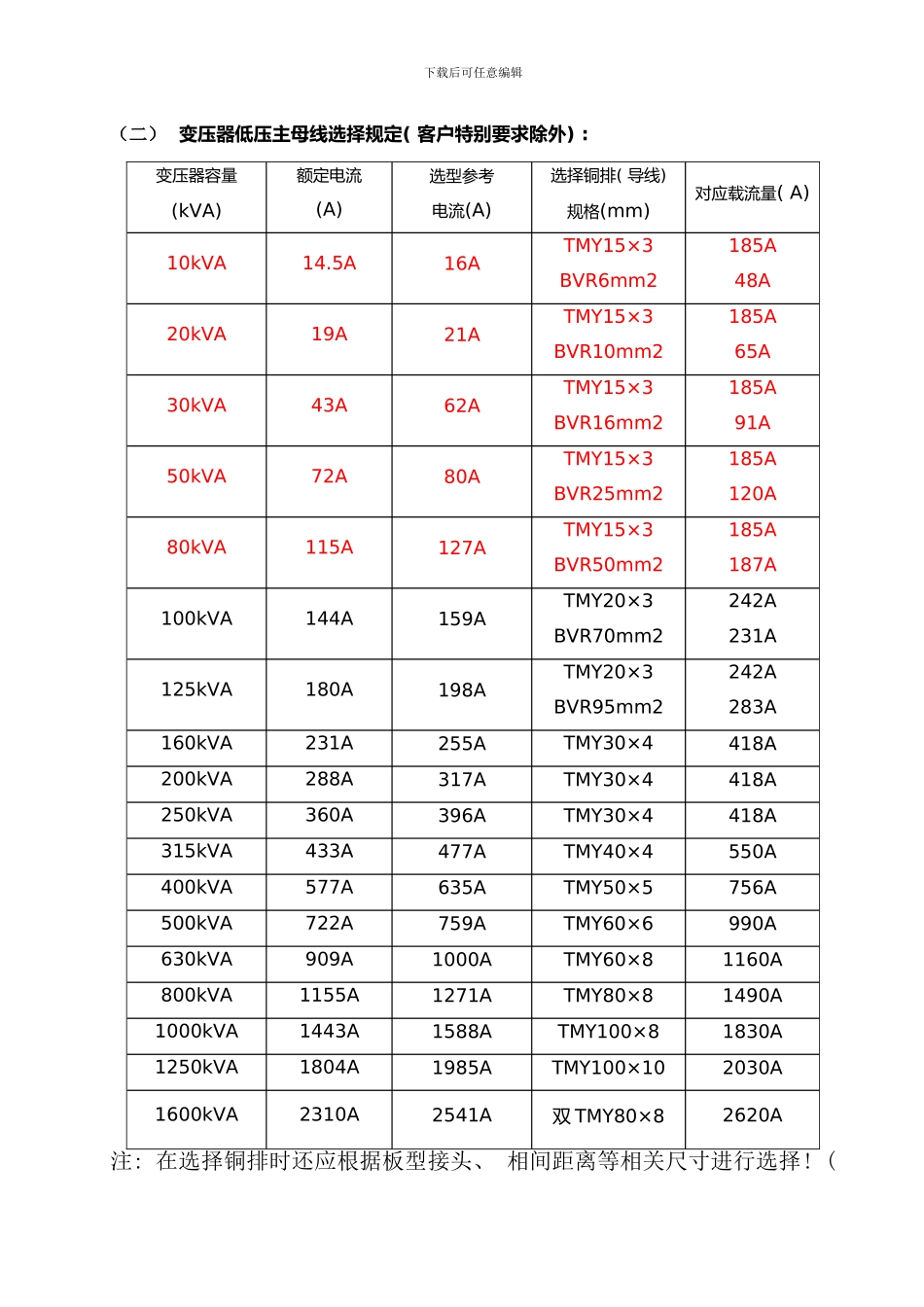

下载后可任意编辑铜排选用设计法律规范一、 目的: 为减少设计人员在选择铜排时出现选择不合理、 与元器件排头不适配或不能满足安全距离及动热稳定性要求的情况, 方便生产施工, 特制定本设计法律规范。二、 范围: 适用于本公司设计生产的 10kV 欧变、 环网柜、 35kV/10kV 箱变、 35kV/10kV 开关柜。三、 铜排选择原则: 1.满足载流量要求; ( 35℃) 2.变压器对应额定电流根据 1.1 倍过载系数考虑。3.满足安全距离, 与元器件排头适配; 4.满足动热稳定性; 开断电流和铜排截面积对应表: 20kA25 kA31.5 kA40 kA 63 kA80 kA210 mm2260 mm2330 mm2420 mm2660 mm2840 mm2四、 内容: ( 一) 低压隔离开关上下接头连接铜排规定( 需要考虑低压主进开关的容量和隔离开关所带负荷的总容量, 若两者皆很小, 且仍用的较大的隔离开关, 可做出适当调整) : 隔离开关型号选用铜排规格铜排对应载流量HD13BX-200/31TMY25×3299AHD13BX-400/31TMY40×4550AHD13BX-600/31TMY50×5756AHD13BX-1000/31TMY60×81160AHD13BX-1500/31TMY80×101670A注: 1.无特别情况, 选择铜排时严格根据以上对应规格。 2.汇流排规格应与隔离铜排规格相同。下载后可任意编辑（二） 变压器低压主母线选择规定( 客户特别要求除外) : 变压器容量(kVA)额定电流(A)选型参考电流(A)选择铜排( 导线) 规格(mm)对应载流量( A) 10kVA14.5A16ATMY15×3BVR6mm2185A48A20kVA19A21ATMY15×3BVR10mm2185A65A30kVA43A62ATMY15×3BVR16mm2185A91A50kVA72A80ATMY15×3BVR25mm2185A120A80kVA115A127ATMY15×3BVR50mm2185A187A100kVA144A159ATMY20×3BVR70mm2242A231A125kVA180A198ATMY20×3BVR95mm2242A283A160kVA231A255ATMY30×4418A200kVA288A317ATMY30×4418A250kVA360A396ATMY30×4418A315kVA433A477ATMY40×4550A400kVA577A635ATMY50×5756A500kVA722A759ATMY60×6990A630kVA909A1000ATMY60×81160A800kVA1155A1271ATMY80×81490A1000kVA1443A1588ATMY100×81830A1250kVA1804A1985ATMY100×102030A1600kVA2310A2541A双 TMY80×82620A注: 在选择铜排时还应根据板型接头、 相间距离等相关尺寸进行选择! ( 下载后可任意编辑50kVA 以下的变压器能够考虑使用电缆, 尽量不要使用铜排。) ( 三) 低压断路器铜排选择规定1、 天津津低断路器型号框架电流额定电流排头宽度铜排规格(mm)载流量ATW30-630～ ( 固定式、 抽屉式) A630A60mmTMY60×6990A...
