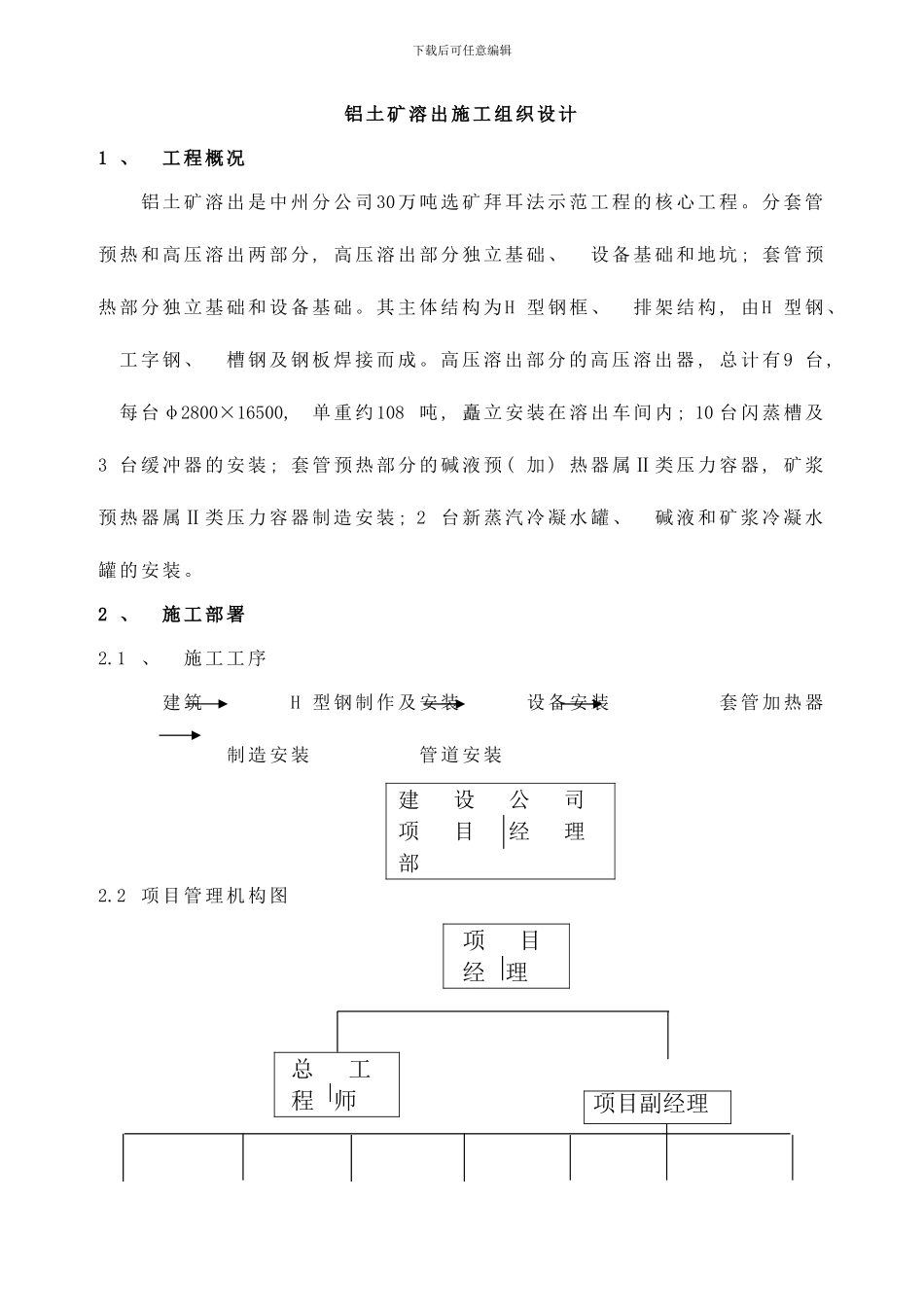

下载后可任意编辑铝土矿溶出施工组织设计1 、 工程概况铝土矿溶出是中州分公司 30 万吨选矿拜耳法示范工程的核心工程。分套管预热和高压溶出两部分 , 高压溶出部分独立基础、 设备基础和地坑 ; 套管预热部分独立基础和设备基础。其主体结构为 H 型钢框、 排架结构 , 由 H 型钢 、 工字钢、 槽钢及钢板焊接而成。高压溶出部分的高压溶出器 , 总计有 9 台, 每台 φ2800×16500, 单重约 108吨 , 矗立安装在溶出车间内 ; 10 台闪蒸槽及3 台缓冲器的安装 ; 套管预热部分的碱液预 ( 加 ) 热器属Ⅱ类压力容器 , 矿浆预热器属Ⅱ类压力容器制造安装 ; 2台新蒸汽冷凝水罐、 碱液和矿浆冷凝水罐的安装。2 、 施工部署2.1 、 施工工序 建筑 H 型钢制作及安装 设备安装 套管加热器制造安装 管道安装建设公司项目经理部2.2 项目管理机构图 项目经理总工程师项目副经理下载后可任意编辑技术部质 安部综 合 办 公室调 度室财务部物 资部经 营 计 划部3 、 施工进度计划和施工准备计划3.1 缩短工期的措施及施工进度计划网络图 ( 见附图 ) 基础施工与 H 型钢制作同步施工3.2 施工人员计划 ( 见专业方案 ) 3.3 施工机具计划 ( 见专业方案 ) 4 、 质量保证措施为了进一步加强工程质量控制 , 完成工程质量目标 , 将以六冶公司质量方针”质量为本 顾客至上 构筑精品 追求卓越”为指导方针 , 以六冶公司质量体系文件化标准作为质量控制的准绳 , 全面在本工程推行标准化管理, 确保实现工程合同质量目标。根据中州铝工程的实际特点和六冶中州铝项目部资源的配制状况 , 将实行以下措施 : 1) 建立项目部质量保证管理体系 , 成立以项目经理为质量第一责任人的质量领导小组 , 加强工程质量管理和质量控制。2) 强化 GB/T19001- 标准化管理 , 执行六冶公司质量管理文件化标准在工程中的应用和作用 , 不断提高工作质量和工程产品质量。3) 严格根据国家、 行业标准法律规范及施工图纸进行施工和检查。4) 落实质量 岗位 责任制 , 根据规 定比例 配制专 ( 兼) 职质量检查员 , 做到持 证上 岗和 相 应的 培训 上 岗 。5) 加 强 质 量 纵 向 管 理 和 横 向 沟 通 , 信 息 传 递 到 位 , 工 作 落 实 到 位 。 实施” 三 检”制度 做到层层把关 , 工序 交接验收 合格。6) 加强 对关键过 程 / 特 ...
