铸铁机水泵房沉淀池施工方案样本

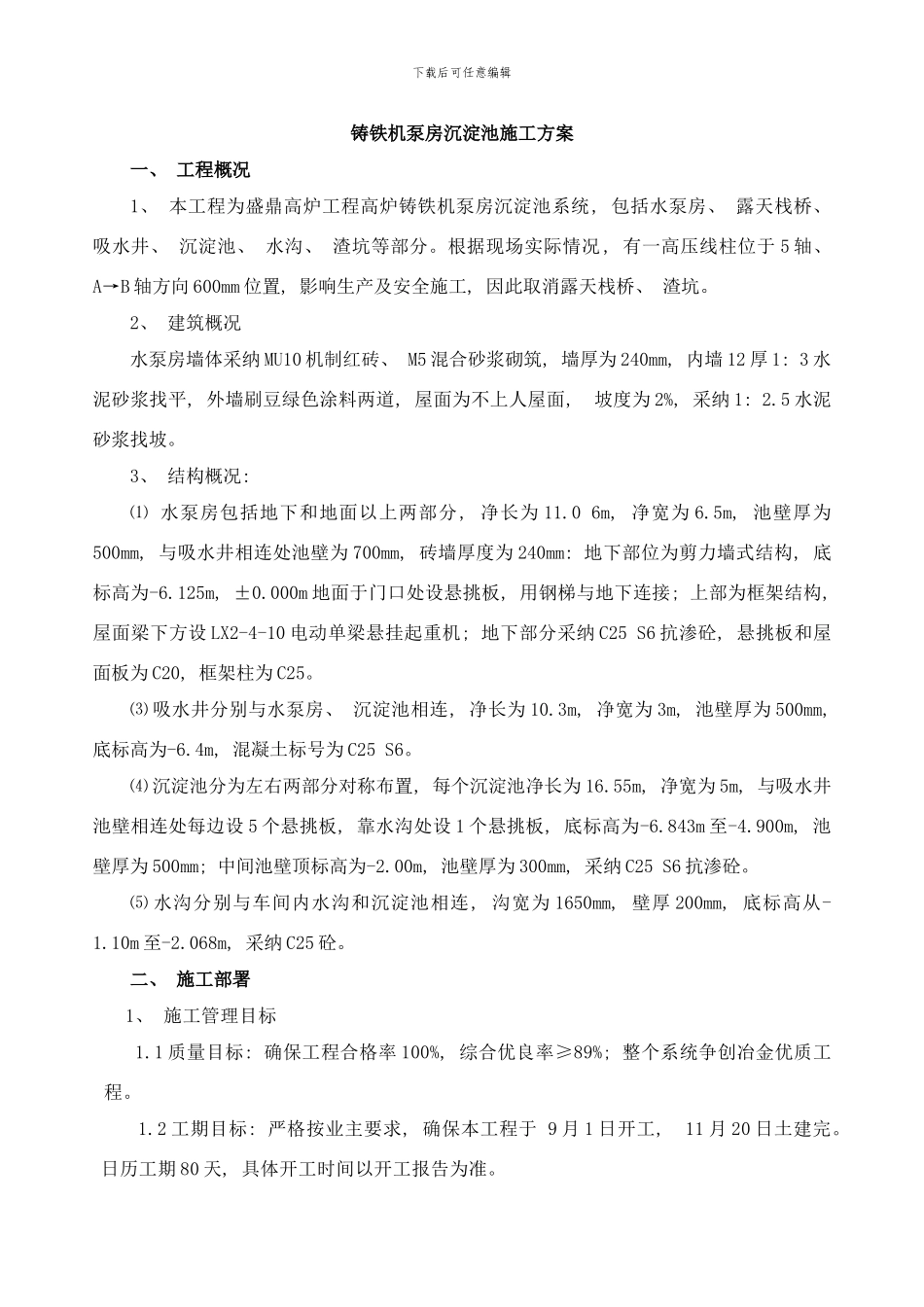

铸铁机水泵房沉淀池施工方案样本_第1页
1/21

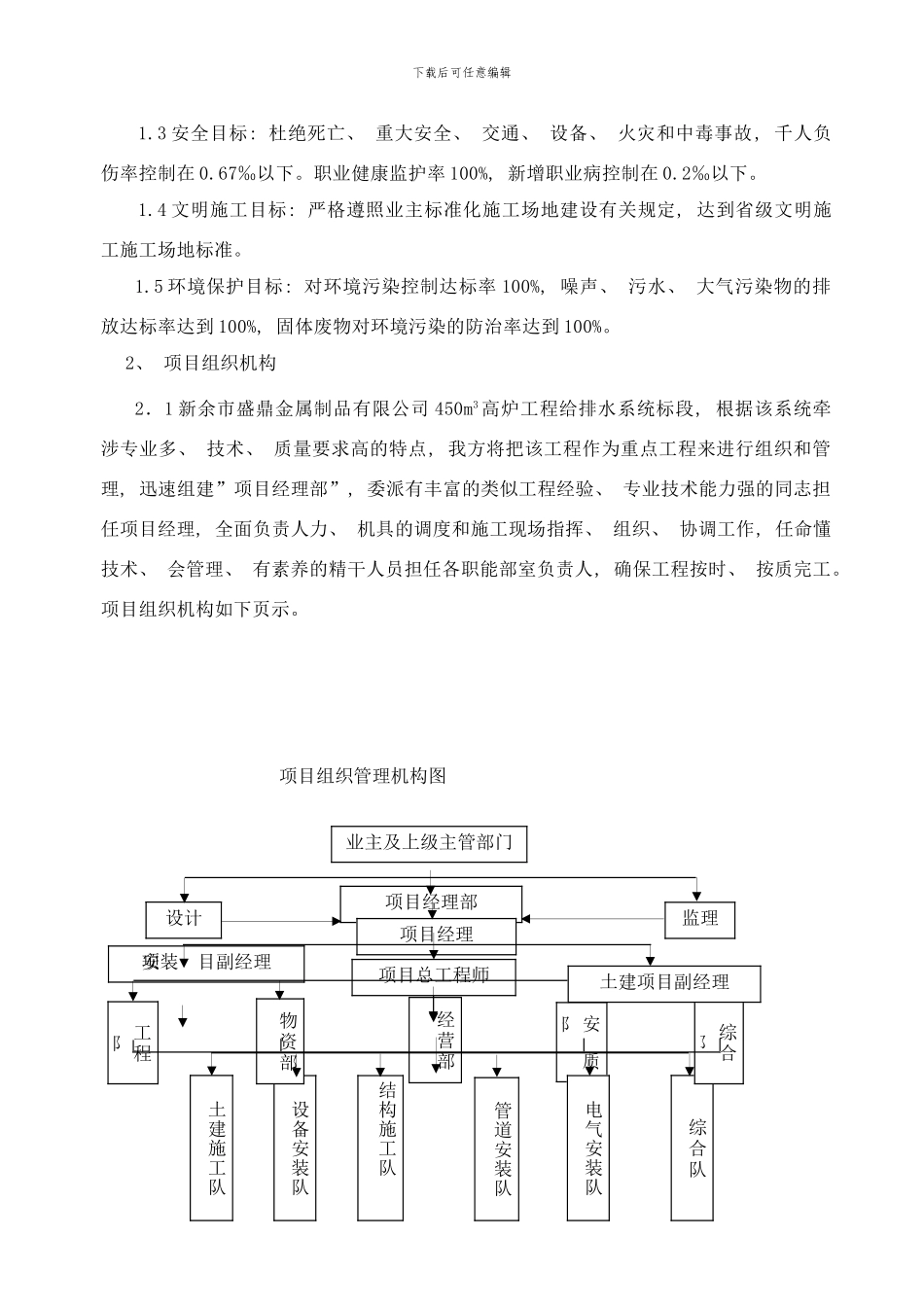

铸铁机水泵房沉淀池施工方案样本_第2页
2/21

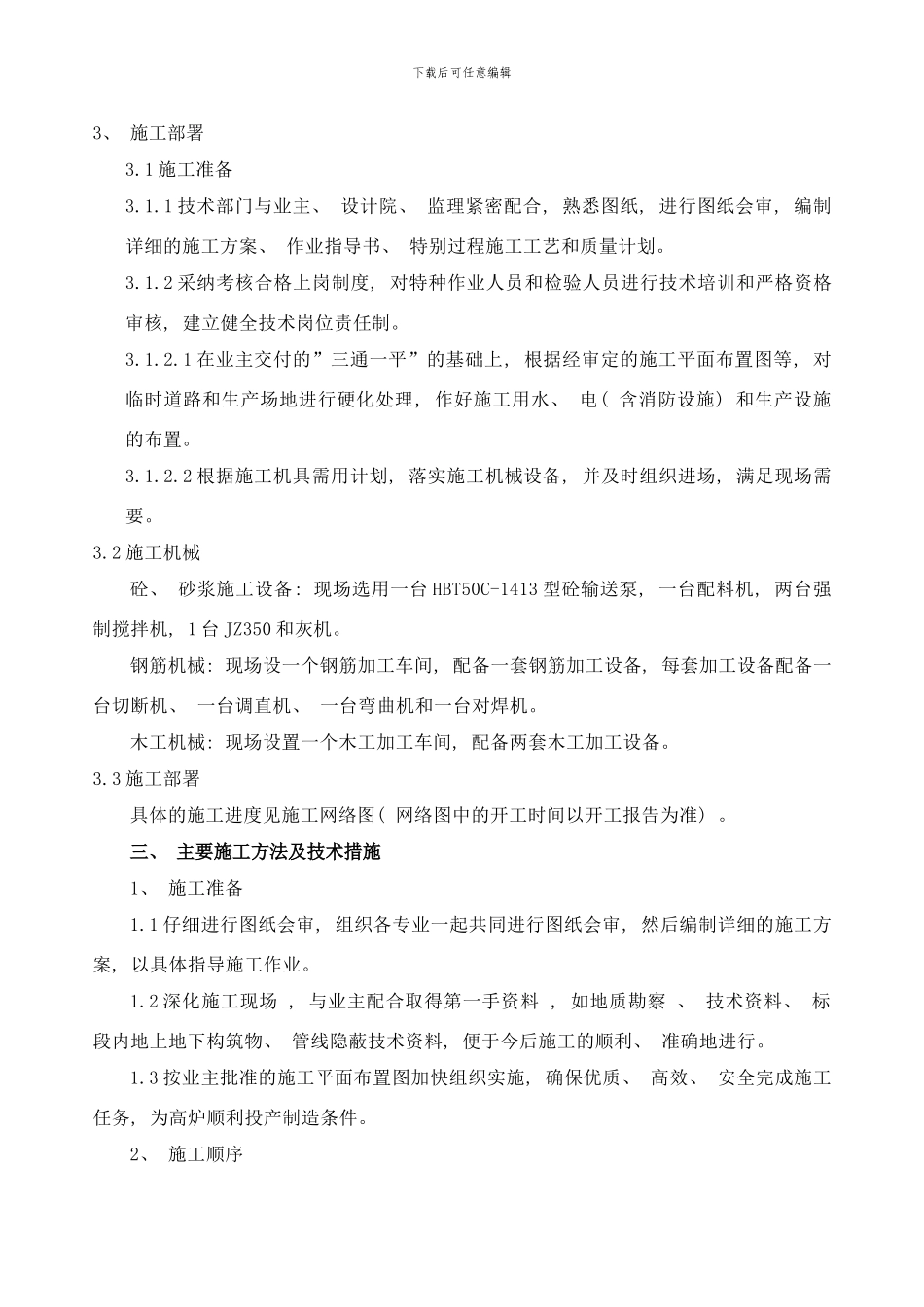

铸铁机水泵房沉淀池施工方案样本_第3页
3/21
下载后可任意编辑铸铁机泵房沉淀池施工方案一、 工程概况1、 本工程为盛鼎高炉工程高炉铸铁机泵房沉淀池系统, 包括水泵房、 露天栈桥、 吸水井、 沉淀池、 水沟、 渣坑等部分。根据现场实际情况, 有一高压线柱位于 5 轴、 A→B 轴方向 600mm 位置, 影响生产及安全施工, 因此取消露天栈桥、 渣坑。2、 建筑概况水泵房墙体采纳 MU10 机制红砖、 M5 混合砂浆砌筑, 墙厚为 240mm, 内墙 12 厚 1: 3 水泥砂浆找平, 外墙刷豆绿色涂料两道, 屋面为不上人屋面, 坡度为 2%, 采纳 1: 2.5 水泥砂浆找坡。3、 结构概况: ⑴ 水泵房包括地下和地面以上两部分, 净长为 11.0 6m, 净宽为 6.5m, 池壁厚为500mm, 与吸水井相连处池壁为 700mm, 砖墙厚度为 240mm: 地下部位为剪力墙式结构, 底标高为-6.125m, ±0.000m 地面于门口处设悬挑板, 用钢梯与地下连接; 上部为框架结构, 屋面梁下方设 LX2-4-10 电动单梁悬挂起重机; 地下部分采纳 C25 S6 抗渗砼, 悬挑板和屋面板为 C20, 框架柱为 C25。⑶ 吸水井分别与水泵房、 沉淀池相连, 净长为 10.3m, 净宽为 3m, 池壁厚为 500mm, 底标高为-6.4m, 混凝土标号为 C25 S6。⑷ 沉淀池分为左右两部分对称布置, 每个沉淀池净长为 16.55m, 净宽为 5m, 与吸水井池壁相连处每边设 5 个悬挑板, 靠水沟处设 1 个悬挑板, 底标高为-6.843m 至-4.900m, 池壁厚为 500mm; 中间池壁顶标高为-2.00m, 池壁厚为 300mm, 采纳 C25 S6 抗渗砼。⑸ 水沟分别与车间内水沟和沉淀池相连, 沟宽为 1650mm, 壁厚 200mm, 底标高从-1.10m 至-2.068m, 采纳 C25 砼。二、 施工部署1、 施工管理目标1.1 质量目标: 确保工程合格率 100%, 综合优良率≥89%; 整个系统争创冶金优质工程。1.2 工期目标: 严格按业主要求, 确保本工程于 9 月 1 日开工, 11 月 20 日土建完。日历工期 80 天, 具体开工时间以开工报告为准。下载后可任意编辑1.3 安全目标: 杜绝死亡、 重大安全、 交通、 设备、 火灾和中毒事故, 千人负伤率控制在 0.67‰以下。职业健康监护率 100%, 新增职业病控制在 0.2‰以下。1.4 文明施工目标: 严格遵照业主标准化施工场地建设有关规定, 达到省级文明施工施工场地标准。1.5 环境保护目标: 对环境污染控制达标率 100%, 噪声、 污水、 大气污染物的排放达标率达到 100%, 固体废物对环境污染...
