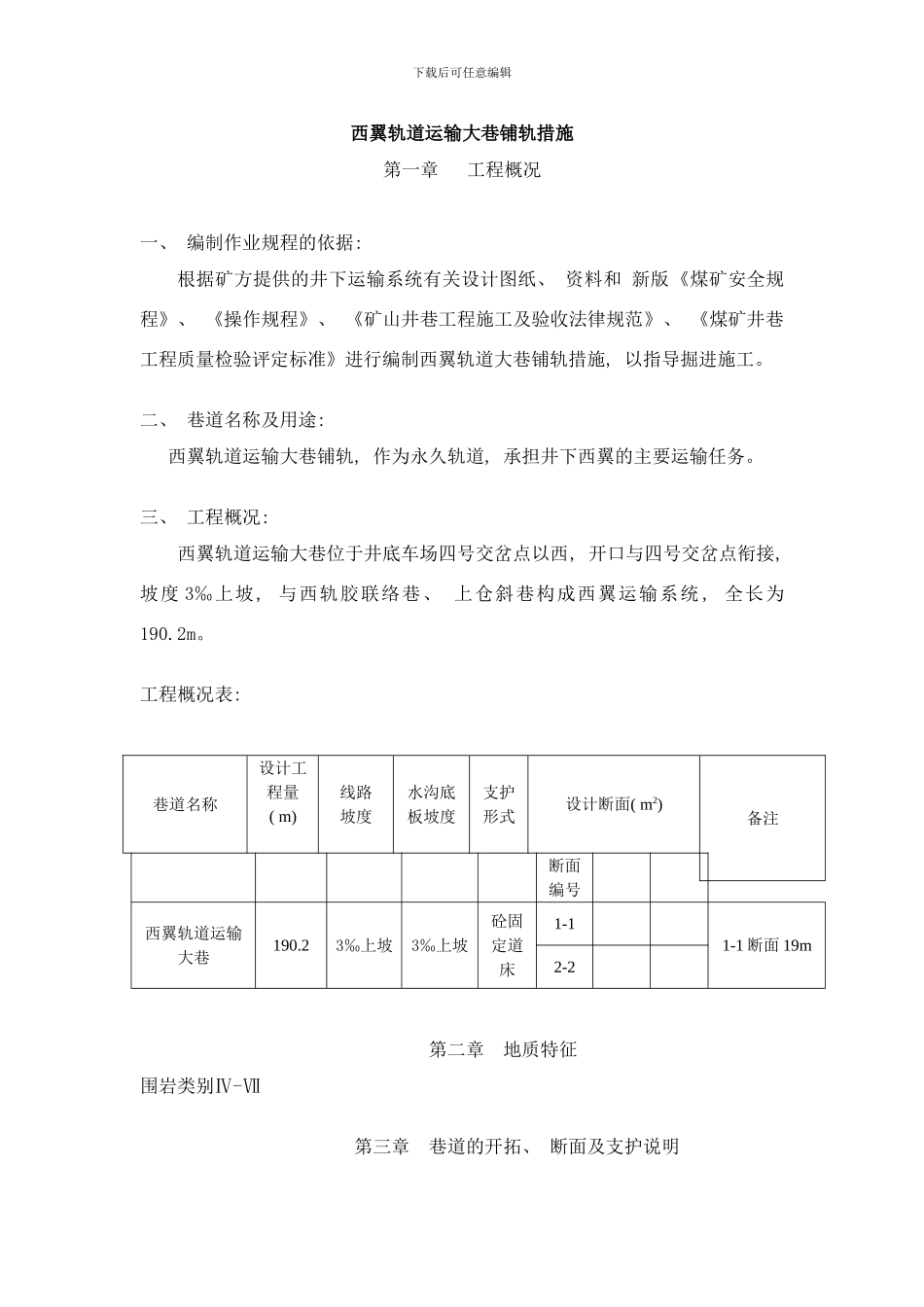

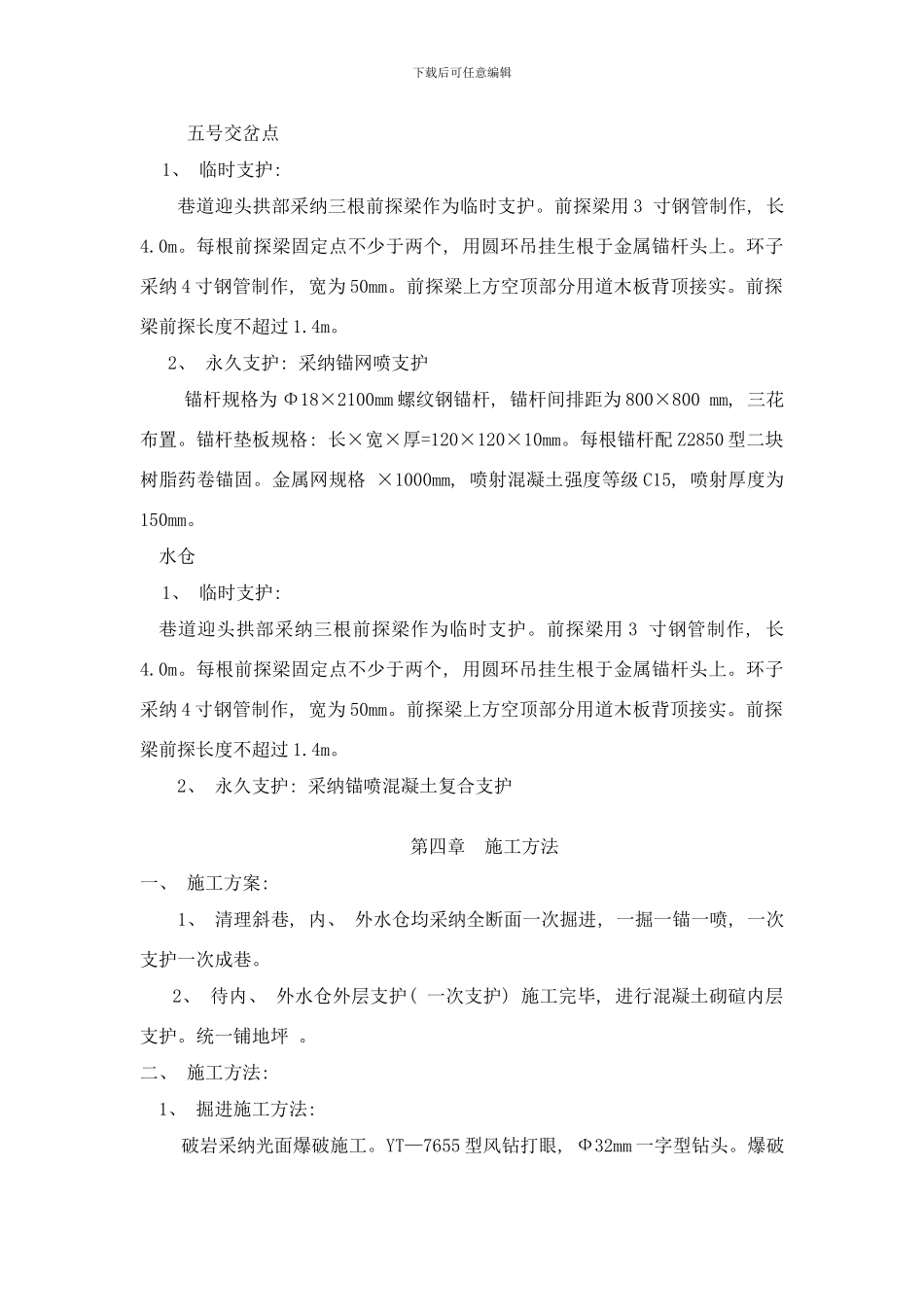

下载后可任意编辑西翼轨道运输大巷铺轨措施第一章 工程概况 一、 编制作业规程的依据: 根据矿方提供的井下运输系统有关设计图纸、 资料和 新版《煤矿安全规程》、 《操作规程》、 《矿山井巷工程施工及验收法律规范》、 《煤矿井巷工程质量检验评定标准》进行编制西翼轨道大巷铺轨措施, 以指导掘进施工。二、 巷道名称及用途: 西翼轨道运输大巷铺轨, 作为永久轨道, 承担井下西翼的主要运输任务。三、 工程概况: 西翼轨道运输大巷位于井底车场四号交岔点以西, 开口与四号交岔点衔接, 坡度 3‰上坡, 与西轨胶联络巷、 上仓斜巷构成西翼运输系统 , 全长为190.2m。工程概况表: 巷道名称设计工程量( m) 线路坡度水沟底板坡度支护形式设计断面( m2) 备注断面编号西翼轨道运输大巷190.23‰上坡3‰上坡砼固定道床1-11-1 断面 19m2-2第二章 地质特征围岩类别Ⅳ-Ⅶ第三章 巷道的开拓、 断面及支护说明下载后可任意编辑一、 巷道的开拓: 先掘进施工水仓上平台车场、 五号交岔点、 再施工水仓。 二、 巷道断面: 1、 巷道断面形状: 直墙半圆拱 2、 巷道断面尺寸: ① 1-1 断面: S 净=B1×H1+3.14×R1×R1∕2=2.6×1.5+3.14×1.3×1.3∕2 =6.6㎡ ② 2-2 断面: S 净=B1×H1+3.14×R1×R1∕2=3.6×1.8+3.14×1.8×1.8∕2 =11㎡③3-3 断面S 净=B1×H1+3.14×R1×R1∕2=3.6×0.9+3.14×1.8×1.8∕2=8④4-4 断面S 净=B1×H1+3.14×R1×R1∕2=1.5×1.4+3.14×0.75×0.75∕2=2.8⑤5-5 断面S 净=B1×H1+3.14×R1×R1∕2=2×1.5+3.14×1×1∕2=4.6 注: B1—巷道净宽 H1—墙净高 R1—拱净高 三、 巷道支护及参数: 水仓上平台车场 1-1、 2—2 断面 1、 临时支护: 巷道迎头拱部采纳三根前探梁作为临时支护。前探梁用 3 寸钢管制作, 长4.0m。每根前探梁固定点不少于两个, 用圆环吊挂生根于金属锚杆头上。环子采纳 4 寸钢管制作, 宽为 50mm。前探梁上方空顶部分用道木板背顶接实。前探梁前探长度不超过 1.4m。 2、 永久支护: 采纳锚喷支护锚杆规格为 Φ18×2100mm 螺纹钢锚杆, 锚杆间排距为 800×800 mm, 三花布置。锚杆垫板规格: 长×宽×厚=120×120×10mm。每根锚杆配 Z2850 型二块树脂药卷锚固。喷射混凝土强度等级 C15, 喷射厚度为 150mm。下载后可任意编辑 五号交岔点1、 临时支护: 巷道迎头拱部采纳三根前探梁作为临时支护。前探梁用 3 寸钢管制作, 长4.0m。...
