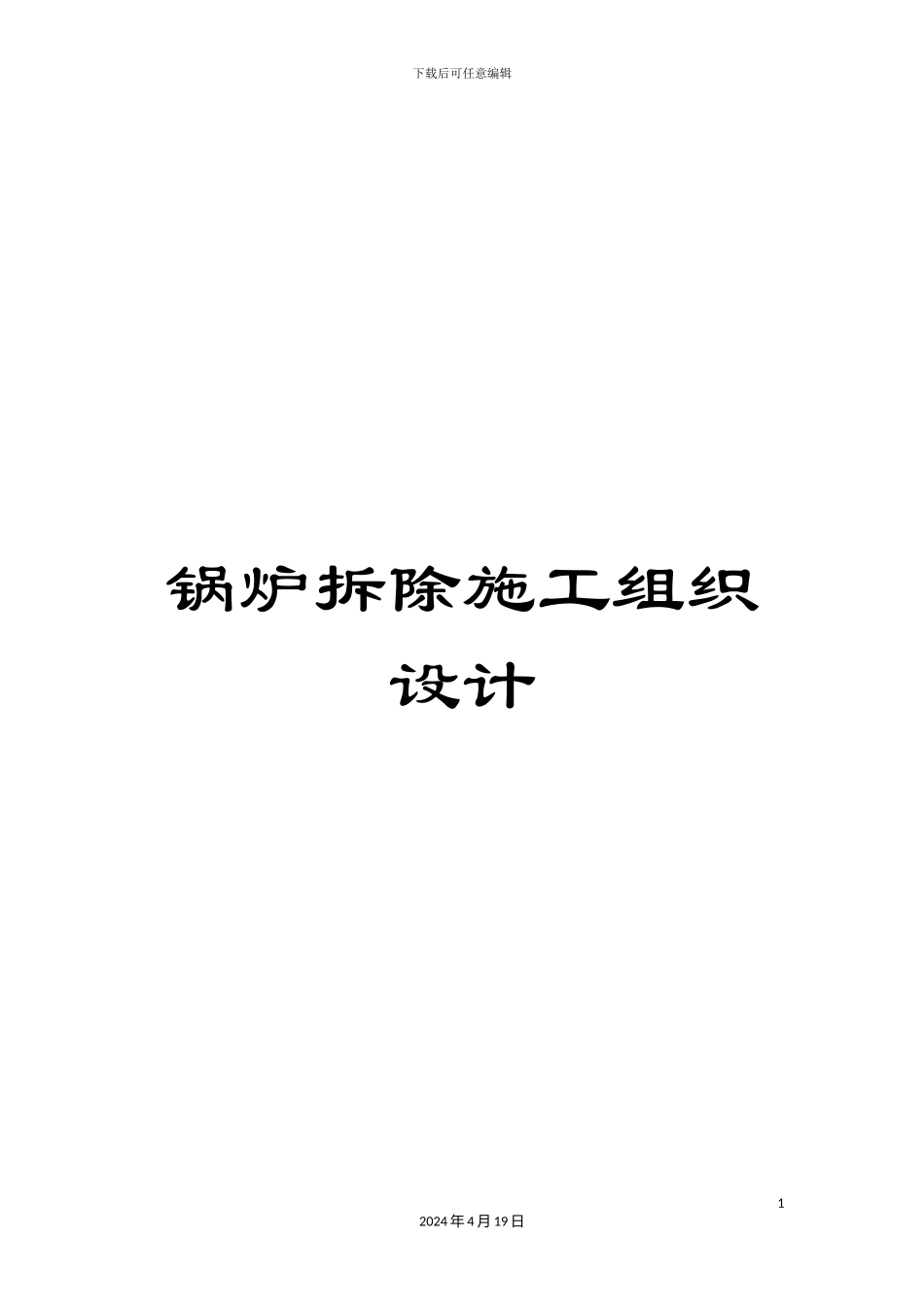

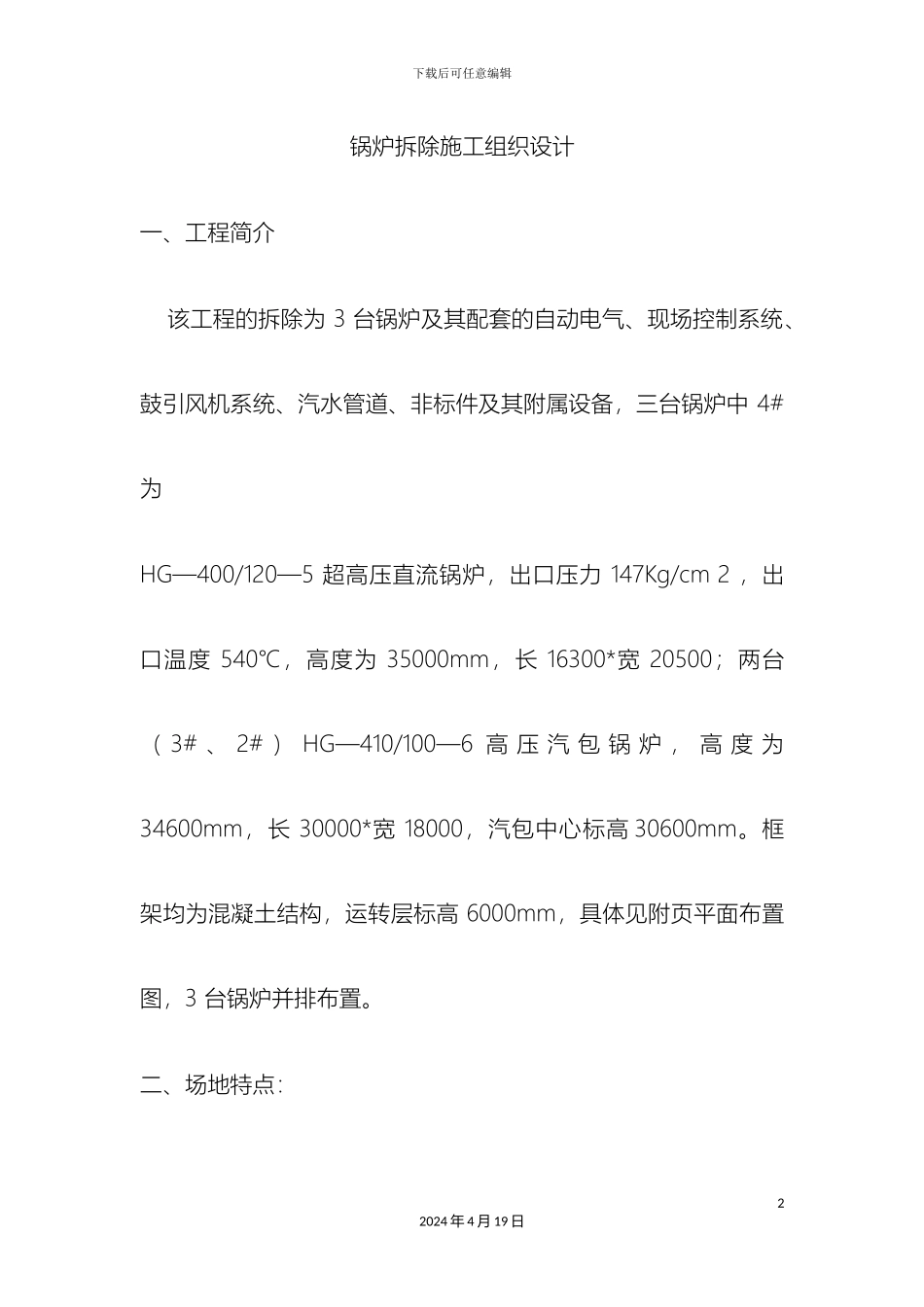

下载后可任意编辑锅炉拆除施工组织设计12024 年 4 月 19 日下载后可任意编辑锅炉拆除施工组织设计一、工程简介 该工程的拆除为 3 台锅炉及其配套的自动电气、现场控制系统、鼓引风机系统、汽水管道、非标件及其附属设备，三台锅炉中 4#为HG—400/120—5 超高压直流锅炉，出口压力 147Kg/cm 2 ，出口温度 540℃，高度为 35000mm，长 16300*宽 20500；两台（ 3# 、 2# ） HG—410/100—6 高 压 汽 包 锅 炉 ， 高 度 为 34600mm，长 30000*宽 18000，汽包中心标高 30600mm。框架均为混凝土结构，运转层标高 6000mm，具体见附页平面布置图，3 台锅炉并排布置。二、场地特点：22024 年 4 月 19 日下载后可任意编辑 由于场地狭窄，具体见附页平面布置图，一面为汽轮发电机主厂房，一面为烟囱及其通道，另一面为办公楼，只能从 4#炉一侧开始拆除，依次递进。三、拆除准备：（一） 、编制依据由于锅炉拆除中金属部分全部为保护性拆除，本施工方案以锅炉本体为主，其它部分参照进行，主要依据为：《施工合同》 《蒸汽锅炉安全监察技术规程》 《火力发电厂施工及验收技术法律规范》(锅炉机组篇)。 原哈尔宾锅炉厂设计图纸。 现场情况。32024 年 4 月 19 日下载后可任意编辑 我方的施工经验。（二）、拆除准备 1、根据现场特点与电厂进行协商在锅炉拆除施工前清理场地，拆除周围有碍施工得建筑物和障碍物，确保道路畅通和设备堆放、清理。 2、施工需要的工业水源、电源、气源由电厂指定地点引出，现场在厂房内设立临时配电盘，其中水源用 1#胶皮管能引至各炉的炉顶。 3、拆除过程中保护调度值班楼不受损坏，借用该楼作为施工办公和生活场地，对卫生、照明设施进行完善，如仍不够时，在电厂指定地点搭设临时场地。 4、参加拆除的施工人员熟悉图纸资料，编制作业指导书，作42024 年 4 月 19 日下载后可任意编辑业指导书主要有： 顶棚、水冷壁、过热器、省煤器、空预器、汽包、大管、混凝土结构、辅助设备、附属机械、热工仪表、自动化装置、电气拆除作业指导书，等等。 5、准备各种技术资料、规程、法律规范和记录表格，记录拆除过程中，根据原始设备清单清点的零部件，特别对损坏件必须作好记录。 6、根据图纸对锅炉不同部位、不同标高进行标记，采纳不褪色记号笔进行标记，要求标记清楚，标记的位置在拆卸运输过程中不易碰损的地方，以保证位置的准确性，首先对现场的小件，仪表、电气...
