镁锂合金论文MgLiAlZn合金表面防腐工艺的研究样本

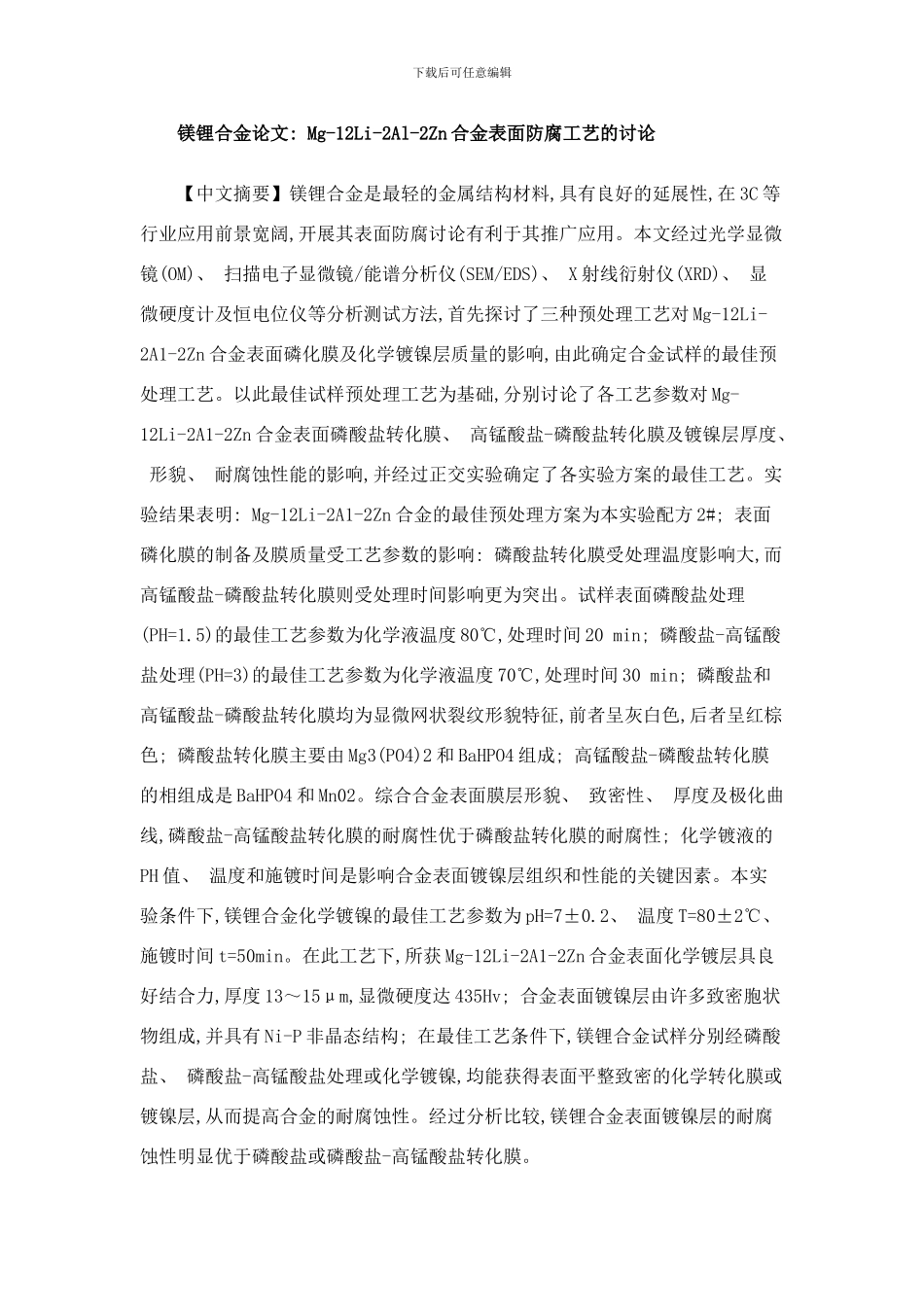

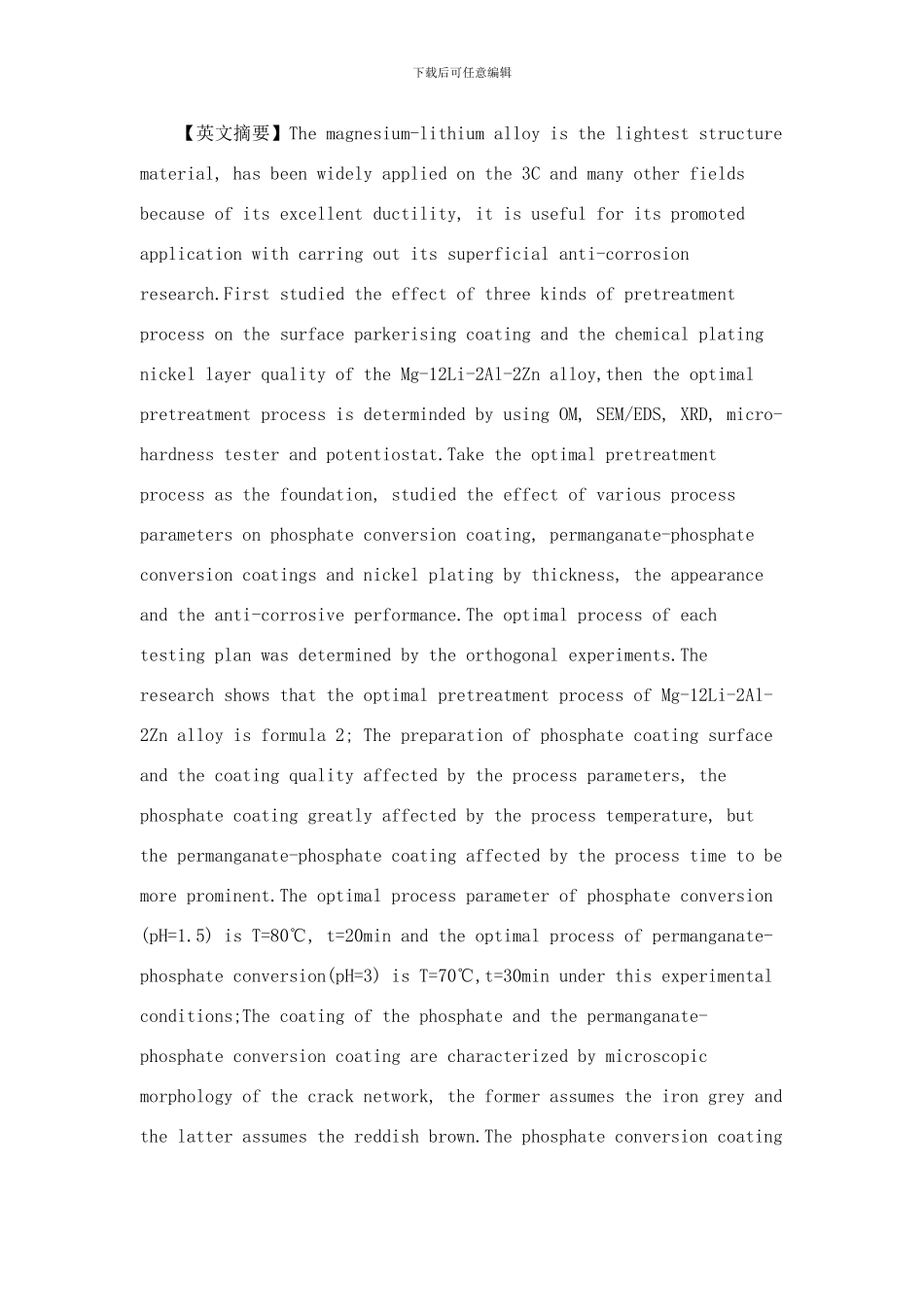

下载后可任意编辑镁锂合金论文: Mg-12Li-2Al-2Zn 合金表面防腐工艺的讨论【中文摘要】镁锂合金是最轻的金属结构材料,具有良好的延展性,在 3C 等行业应用前景宽阔,开展其表面防腐讨论有利于其推广应用。本文经过光学显微镜(OM)、 扫描电子显微镜/能谱分析仪(SEM/EDS)、 X 射线衍射仪(XRD)、 显微硬度计及恒电位仪等分析测试方法,首先探讨了三种预处理工艺对 Mg-12Li-2A1-2Zn 合金表面磷化膜及化学镀镍层质量的影响,由此确定合金试样的最佳预处理工艺。以此最佳试样预处理工艺为基础,分别讨论了各工艺参数对 Mg-12Li-2A1-2Zn 合金表面磷酸盐转化膜、 高锰酸盐-磷酸盐转化膜及镀镍层厚度、 形貌、 耐腐蚀性能的影响,并经过正交实验确定了各实验方案的最佳工艺。实验结果表明: Mg-12Li-2A1-2Zn 合金的最佳预处理方案为本实验配方 2#; 表面磷化膜的制备及膜质量受工艺参数的影响: 磷酸盐转化膜受处理温度影响大,而高锰酸盐-磷酸盐转化膜则受处理时间影响更为突出。试样表面磷酸盐处理(PH=1.5)的最佳工艺参数为化学液温度 80℃,处理时间 20 min; 磷酸盐-高锰酸盐处理(PH=3)的最佳工艺参数为化学液温度 70℃,处理时间 30 min; 磷酸盐和高锰酸盐-磷酸盐转化膜均为显微网状裂纹形貌特征,前者呈灰白色,后者呈红棕色; 磷酸盐转化膜主要由 Mg3(PO4)2 和 BaHPO4 组成; 高锰酸盐-磷酸盐转化膜的相组成是 BaHPO4 和 Mn02。综合合金表面膜层形貌、 致密性、 厚度及极化曲线,磷酸盐-高锰酸盐转化膜的耐腐性优于磷酸盐转化膜的耐腐性; 化学镀液的PH 值、 温度和施镀时间是影响合金表面镀镍层组织和性能的关键因素。本实验条件下,镁锂合金化学镀镍的最佳工艺参数为 pH=7±0.2、 温度 T=80±2℃、 施镀时间 t=50min。在此工艺下,所获 Mg-12Li-2A1-2Zn 合金表面化学镀层具良好结合力,厚度 13～15μm,显微硬度达 435Hv; 合金表面镀镍层由许多致密胞状物组成,并具有 Ni-P 非晶态结构; 在最佳工艺条件下,镁锂合金试样分别经磷酸盐、 磷酸盐-高锰酸盐处理或化学镀镍,均能获得表面平整致密的化学转化膜或镀镍层,从而提高合金的耐腐蚀性。经过分析比较,镁锂合金表面镀镍层的耐腐蚀性明显优于磷酸盐或磷酸盐-高锰酸盐转化膜。下载后可任意编辑【英文摘要】The magnesium-lithium alloy is the lightest structure material, has been widely applied on the 3C and many other fields because of...
