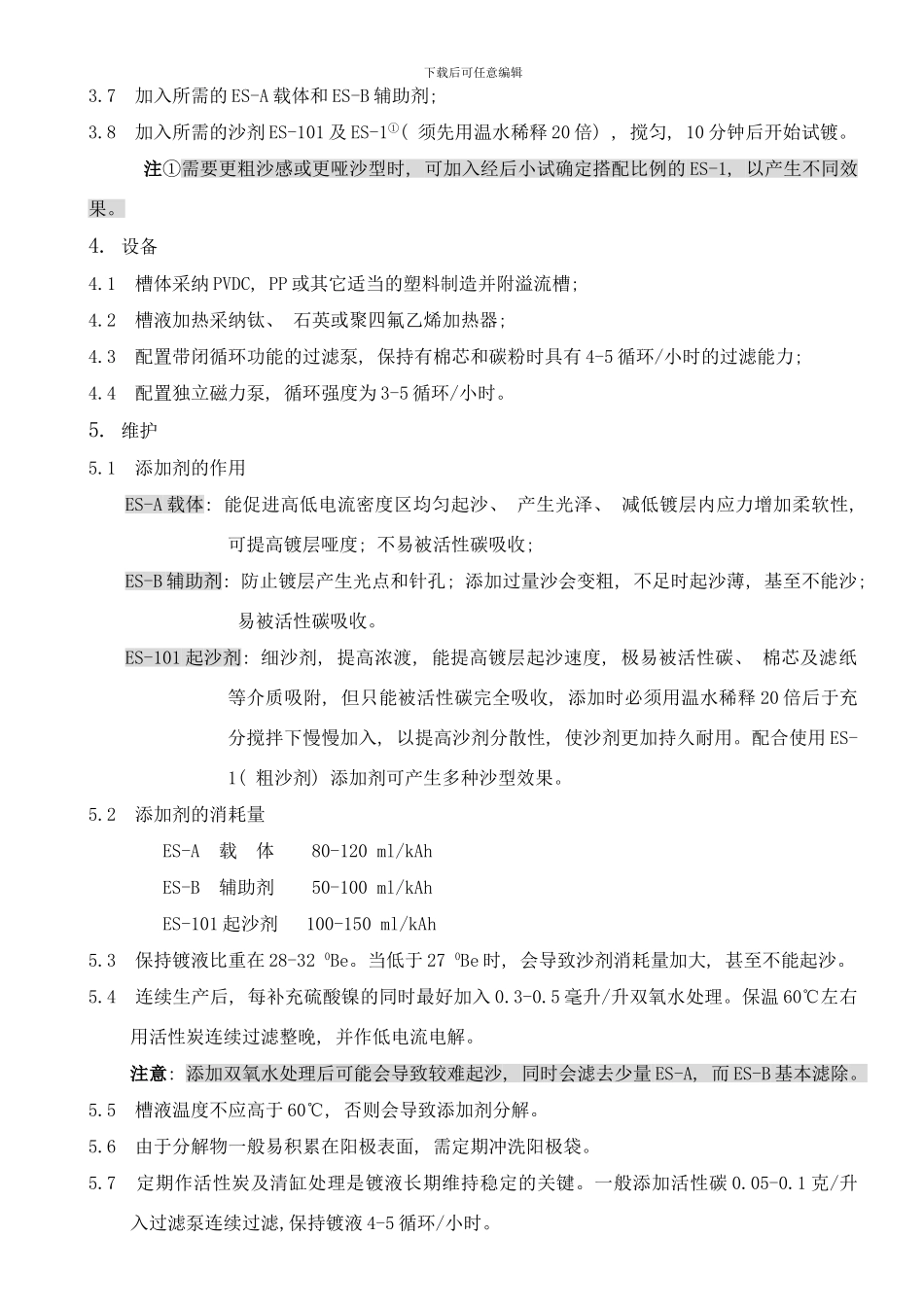

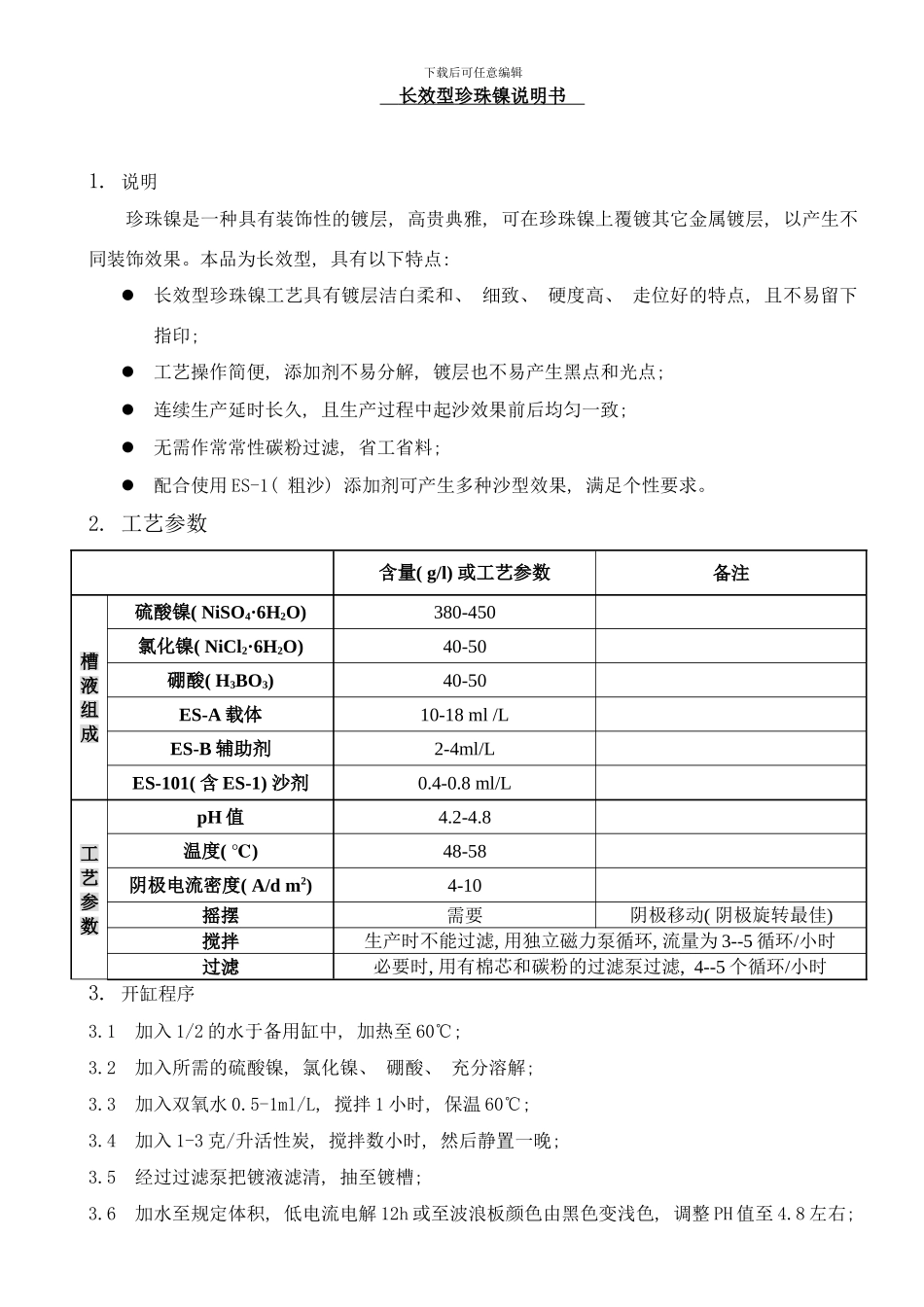

下载后可任意编辑 长效型 珍珠镍 说明书 1. 说明珍珠镍是一种具有装饰性的镀层, 高贵典雅, 可在珍珠镍上覆镀其它金属镀层, 以产生不同装饰效果。本品为长效型, 具有以下特点: 长效型珍珠镍工艺具有镀层洁白柔和、 细致、 硬度高、 走位好的特点, 且不易留下指印; 工艺操作简便, 添加剂不易分解, 镀层也不易产生黑点和光点; 连续生产延时长久, 且生产过程中起沙效果前后均匀一致; 无需作常常性碳粉过滤, 省工省料; 配合使用 ES-1( 粗沙) 添加剂可产生多种沙型效果, 满足个性要求。2. 工艺参数含量( g/l) 或工艺参数备注槽液组成硫酸镍( NiSO4·6H2O) 380-450氯化镍( NiCl2·6H2O) 40-50硼酸( H3BO3) 40-50ES-A 载体10-18 ml /LES-B 辅助剂2-4ml/LES-101( 含 ES-1) 沙剂0.4-0.8 ml/L工艺参数pH 值4.2-4.8温度( ℃) 48-58阴极电流密度( A/d m2) 4-10摇摆需要阴极移动( 阴极旋转最佳) 搅拌生产时不能过滤, 用独立磁力泵循环, 流量为 3--5 循环/小时过滤必要时, 用有棉芯和碳粉的过滤泵过滤, 4--5 个循环/小时3. 开缸程序3.1 加入 1/2 的水于备用缸中, 加热至 60℃; 3.2 加入所需的硫酸镍, 氯化镍、 硼酸、 充分溶解; 3.3 加入双氧水 0.5-1ml/L, 搅拌 1 小时, 保温 60℃; 3.4 加入 1-3 克/升活性炭, 搅拌数小时, 然后静置一晚; 3.5 经过过滤泵把镀液滤清, 抽至镀槽; 3.6 加水至规定体积, 低电流电解 12h 或至波浪板颜色由黑色变浅色, 调整 PH 值至 4.8 左右; 下载后可任意编辑3.7 加入所需的 ES-A 载体和 ES-B 辅助剂; 3.8 加入所需的沙剂 ES-101 及 ES-1①( 须先用温水稀释 20 倍) , 搅匀, 10 分钟后开始试镀。注①需要更粗沙感或更哑沙型时, 可加入经后小试确定搭配比例的 ES-1, 以产生不同效果。4. 设备4.1 槽体采纳 PVDC, PP 或其它适当的塑料制造并附溢流槽; 4.2 槽液加热采纳钛、 石英或聚四氟乙烯加热器; 4.3 配置带闭循环功能的过滤泵, 保持有棉芯和碳粉时具有 4-5 循环/小时的过滤能力; 4.4 配置独立磁力泵, 循环强度为 3-5 循环/小时。5. 维护5.1 添加剂的作用ES-A 载体: 能促进高低电流密度区均匀起沙、 产生光泽、 减低镀层内应力增加柔软性, 可提高镀层哑度; 不易被活性碳吸收; ES-B 辅助剂: 防止镀层产生光点和针孔; 添加过量沙会变粗, 不足时起沙薄, 基至不能沙; 易...
