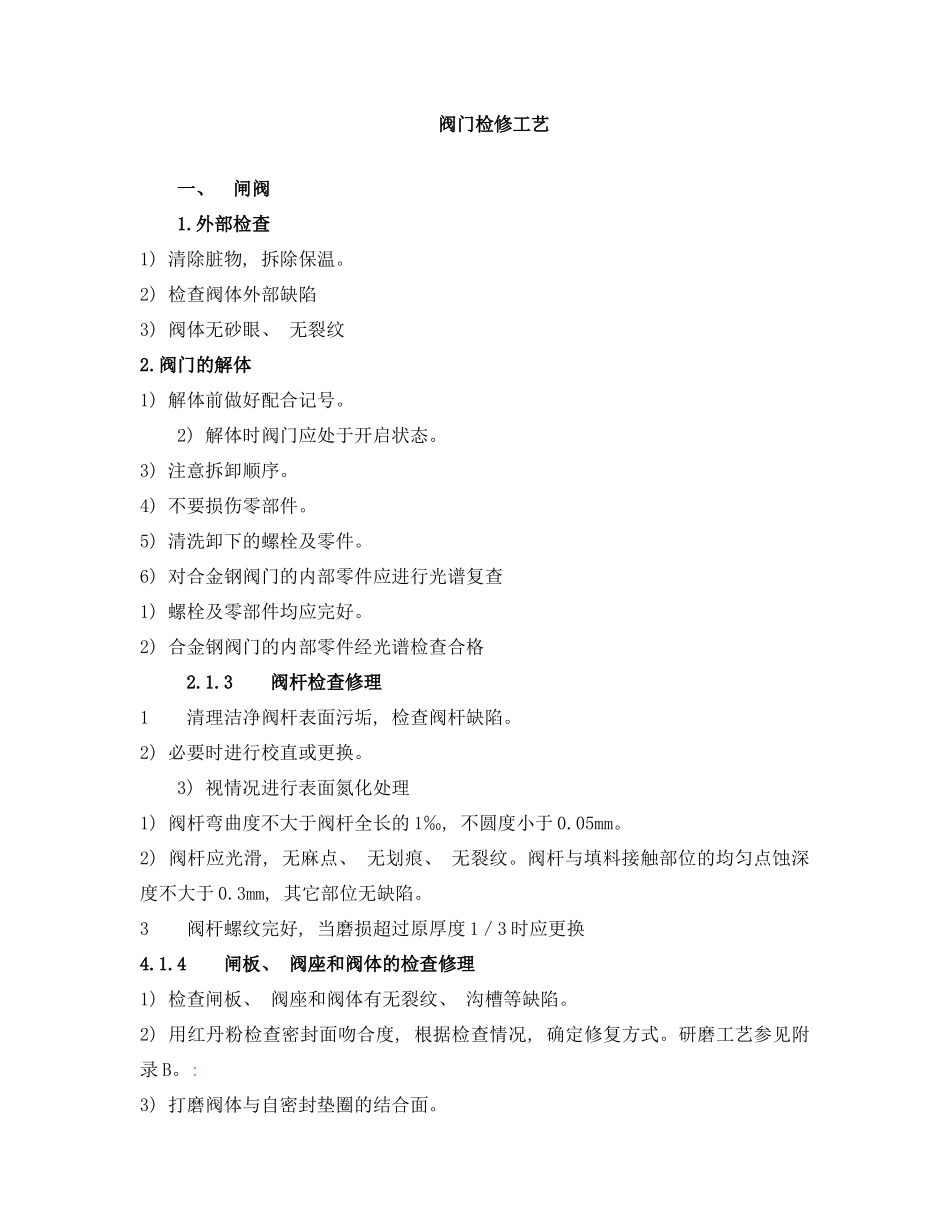

阀门检修工艺一、 闸阀1.外部检查1) 清除脏物, 拆除保温。2) 检查阀体外部缺陷3) 阀体无砂眼、 无裂纹2.阀门的解体1) 解体前做好配合记号。2) 解体时阀门应处于开启状态。3) 注意拆卸顺序。4) 不要损伤零部件。5) 清洗卸下的螺栓及零件。6) 对合金钢阀门的内部零件应进行光谱复查1) 螺栓及零部件均应完好。2) 合金钢阀门的内部零件经光谱检查合格 2.1.3 阀杆检查修理1 清理洁净阀杆表面污垢, 检查阀杆缺陷。2) 必要时进行校直或更换。3) 视情况进行表面氮化处理1) 阀杆弯曲度不大于阀杆全长的 1‰, 不圆度小于 0.05mm。2) 阀杆应光滑, 无麻点、 无划痕、 无裂纹。阀杆与填料接触部位的均匀点蚀深度不大于 0.3mm, 其它部位无缺陷。 3 阀杆螺纹完好, 当磨损超过原厚度 1／3 时应更换4.1.4 闸板、 阀座和阀体的检查修理1) 检查闸板、 阀座和阀体有无裂纹、 沟槽等缺陷。 2) 用红丹粉检查密封面吻合度, 根据检查情况, 确定修复方式。研磨工艺参见附录 B。:3) 打磨阀体与自密封垫圈的结合面。下载后可任意编辑4) 检查阀座与阀体结合是否牢固1) 闸板、 阀座、 阀体无裂纹和沟槽。2) 密封面的粗糙度 Ra 应小于 0.10μm, 密封面应平直, 径向吻合度不低于 80%, 且密封面周圈接触均匀, 无断线现象。3) 阀体内部无异物及其它缺陷。 4) 阀体与自密封垫圈结合面处光滑, 无沟槽。 DL／T 748.3— 5 阀座与阀体结合牢固, 无松动现象2.1.5 阀盖检查修理1) 清理填料箱并打磨填料箱内壁、 填料压盖及座圈。 2) 打磨阀盖与封垫圈结合面1) 填料箱内壁、 填料压盖及座圈光洁。2) 阀盖与自密封垫圈结合面平整、 光洁2.1.6 支架的检查修理1) 清洗止推轴承并检查轴承有无磨损、 锈蚀和破裂。2) 检查支架上的阀杆螺母。3) 检查支架有无损伤。4 打磨阀体结合面1) 轴承质量符合要求, 否则必须更换。2) 阀杆螺母完好。3) 支架无损伤。4) 阀体结合面光平整2.1.7 四合环(六合环)垫圈等的修理1) 打磨四合环、 垫圈。2) 检查四合环材质、 硬度1 四合环、 垫圈光滑, 无锈蚀。四合环厚度均匀, 无破损、 无变形现象。垫圈无变形、 无裂纹等缺陷。2 四合环材质、 硬度符合要求2.1.8 组装下载后可任意编辑1) 阀门组装时, 阀门应处于开启状态。 2) 按配合顺序组装。3) 补充润滑剂。4) 更换填料。5) 调整闸板与阀座的接触面积。6) 按顺序装入四合环。7) 均匀紧固各部连...
