防护栅栏施工技术交底样本

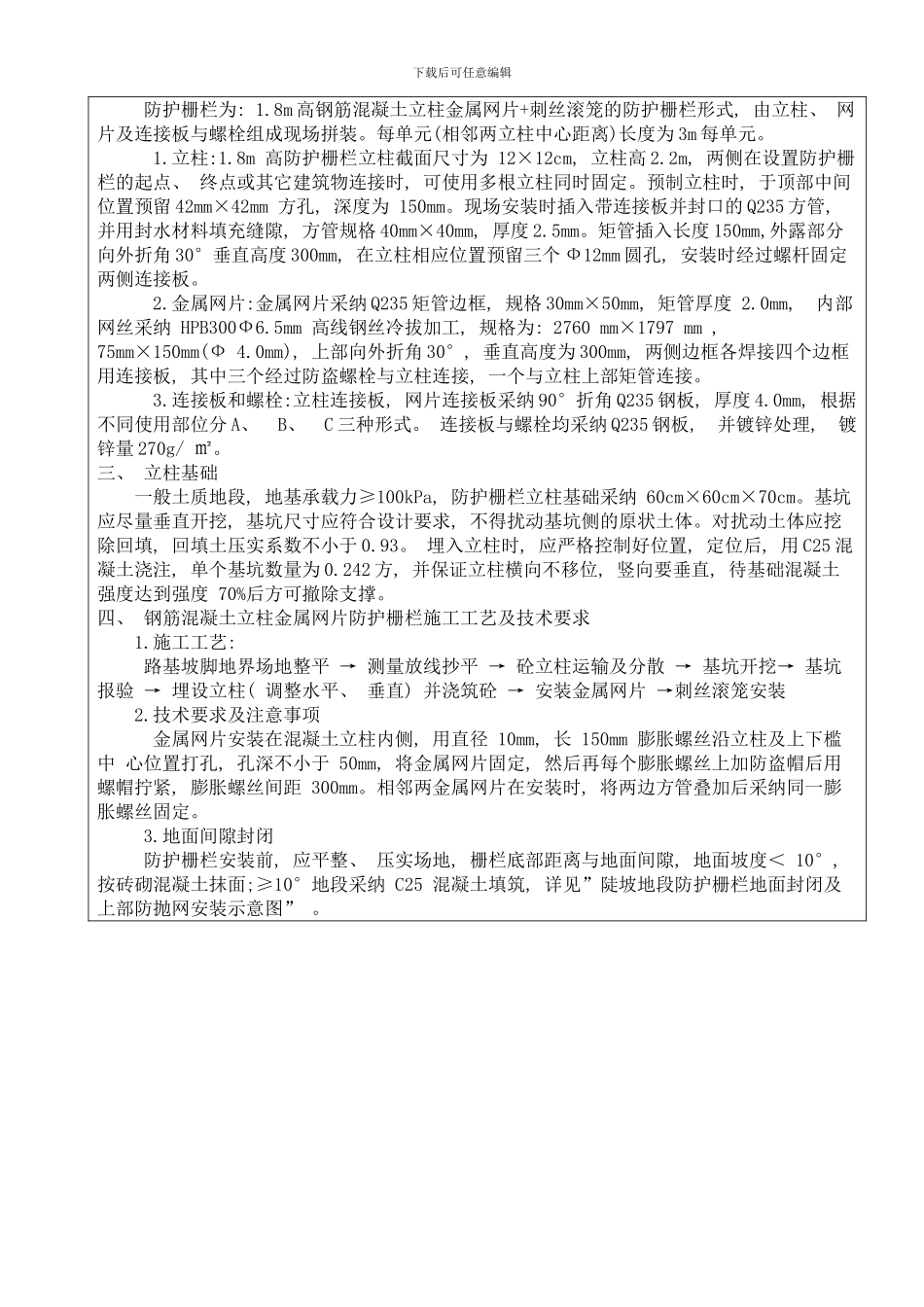

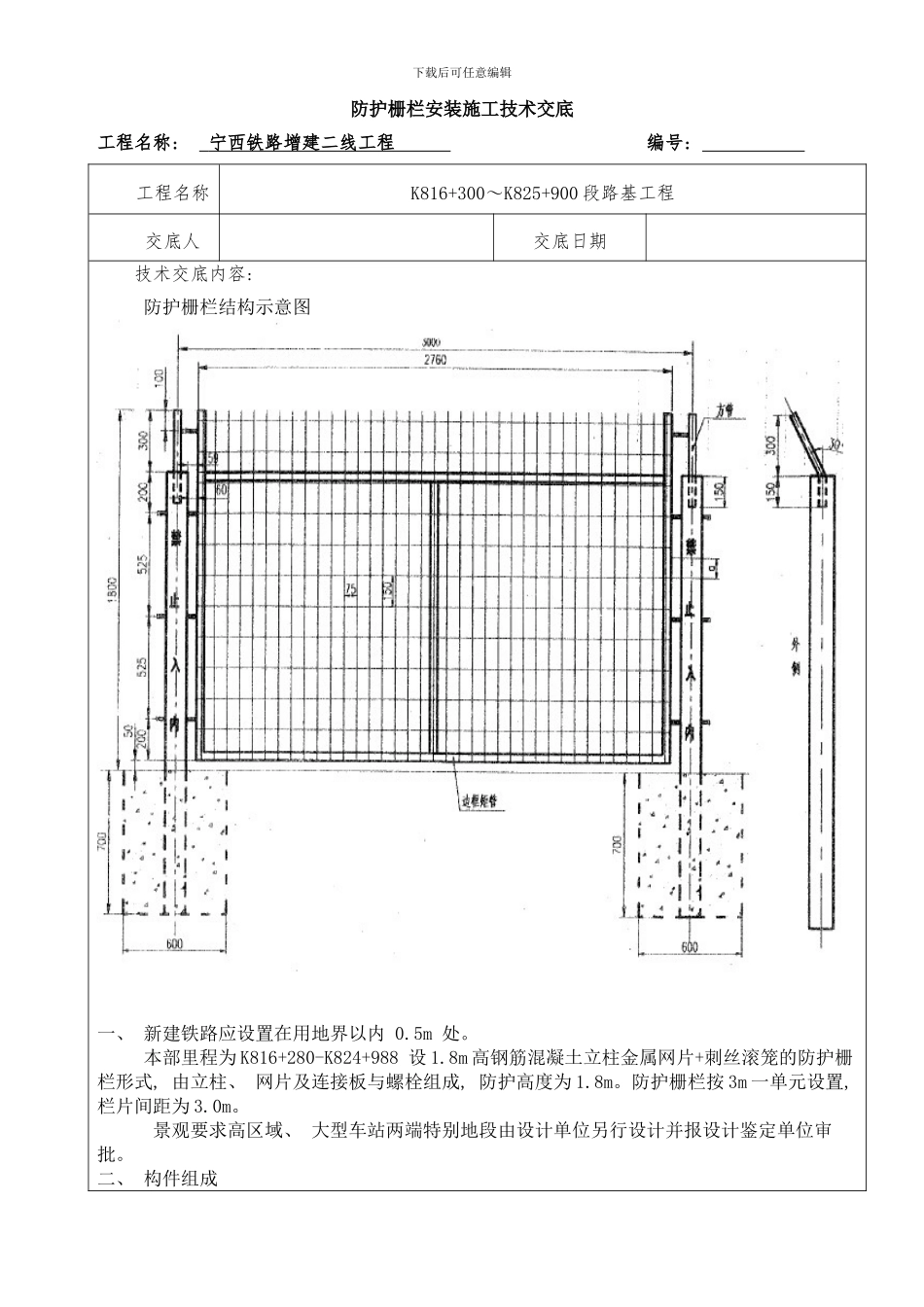

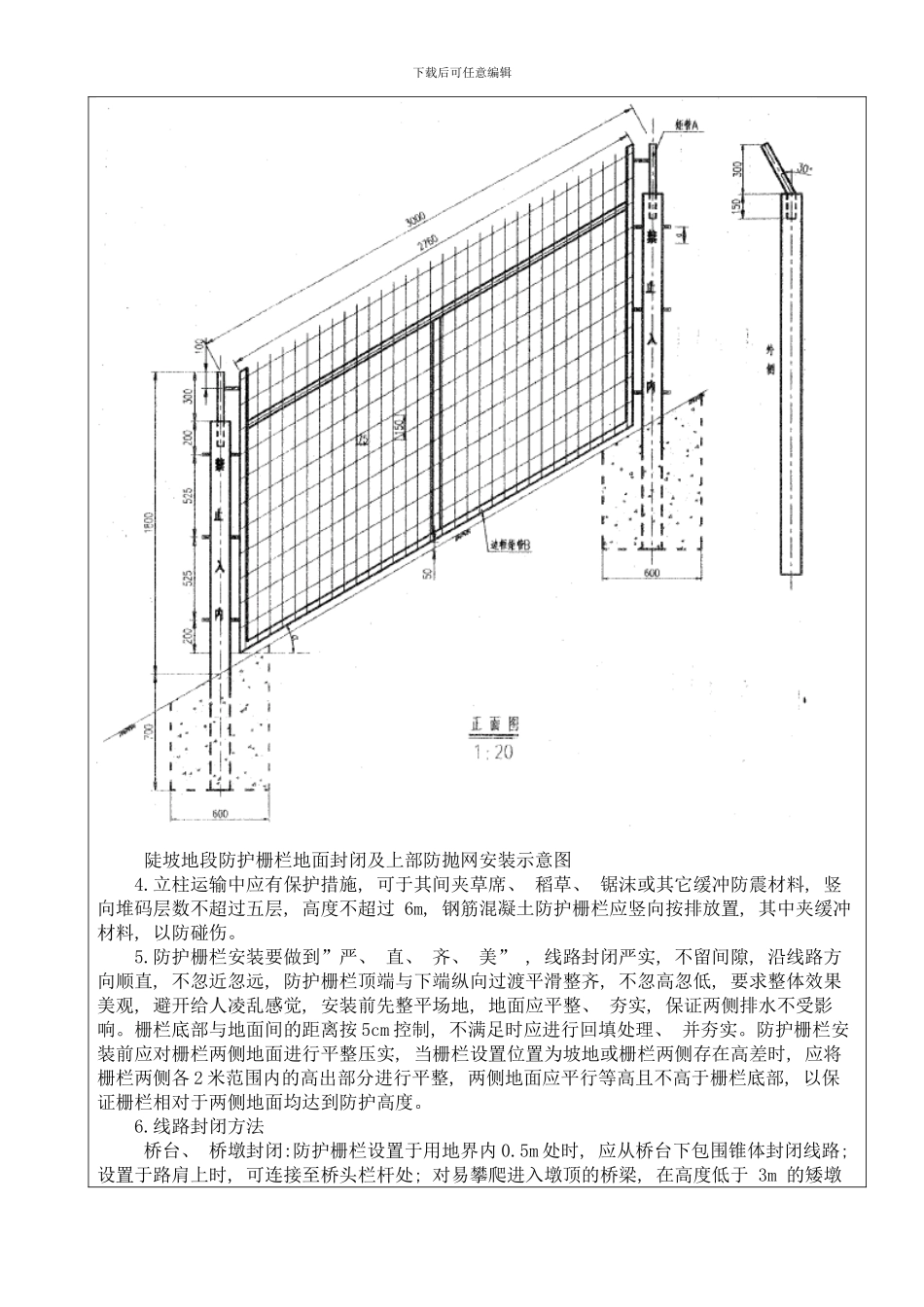

下载后可任意编辑防护栅栏安装施工技术交底工程名称: 宁西铁路增建二线工程 编号: 工程名称K816+300～K825+900 段路基工程交底人 交底日期 技术交底内容: 防护栅栏结构示意图 一、 新建铁路应设置在用地界以内 0.5m 处。 本部里程为 K816+280-K824+988 设 1.8m 高钢筋混凝土立柱金属网片+刺丝滚笼的防护栅栏形式, 由立柱、 网片及连接板与螺栓组成, 防护高度为 1.8m。防护栅栏按 3m 一单元设置, 栏片间距为 3.0m。 景观要求高区域、 大型车站两端特别地段由设计单位另行设计并报设计鉴定单位审批。二、 构件组成下载后可任意编辑防护栅栏为: 1.8m 高钢筋混凝土立柱金属网片+刺丝滚笼的防护栅栏形式, 由立柱、 网片及连接板与螺栓组成现场拼装。每单元(相邻两立柱中心距离)长度为 3m 每单元。 1.立柱:1.8m 高防护栅栏立柱截面尺寸为 12×12cm, 立柱高 2.2m, 两侧在设置防护栅栏的起点、 终点或其它建筑物连接时, 可使用多根立柱同时固定。预制立柱时, 于顶部中间位置预留 42mm×42mm 方孔, 深度为 150mm。现场安装时插入带连接板并封口的 Q235 方管, 并用封水材料填充缝隙, 方管规格 40mm×40mm, 厚度 2.5mm。矩管插入长度 150mm,外露部分向外折角 30°垂直高度 300mm, 在立柱相应位置预留三个 Ф12mm 圆孔, 安装时经过螺杆固定两侧连接板。 2.金属网片:金属网片采纳 Q235 矩管边框, 规格 30mm×50mm, 矩管厚度 2.0mm, 内部网丝采纳 HPB300Ф6.5mm 高线钢丝冷拔加工, 规格为: 2760 mm×1797 mm , 75mm×150mm(Ф 4.0mm), 上部向外折角 30°, 垂直高度为 300mm, 两侧边框各焊接四个边框用连接板, 其中三个经过防盗螺栓与立柱连接, 一个与立柱上部矩管连接。 3.连接板和螺栓:立柱连接板, 网片连接板采纳 90°折角 Q235 钢板, 厚度 4.0mm, 根据不同使用部位分 A、 B、 C 三种形式。 连接板与螺栓均采纳 Q235 钢板, 并镀锌处理, 镀锌量 270g/ ㎡。 三、 立柱基础 一般土质地段, 地基承载力≥100kPa, 防护栅栏立柱基础采纳 60cm×60cm×70cm。基坑应尽量垂直开挖, 基坑尺寸应符合设计要求, 不得扰动基坑侧的原状土体。对扰动土体应挖除回填, 回填土压实系数不小于 0.93。 埋入立柱时, 应严格控制好位置, 定位后, 用 C25 混凝土浇注, 单个基坑数量为 0.242 方, 并保证立柱横向不移位, 竖向要垂直, 待基础混凝土强度达到强...
