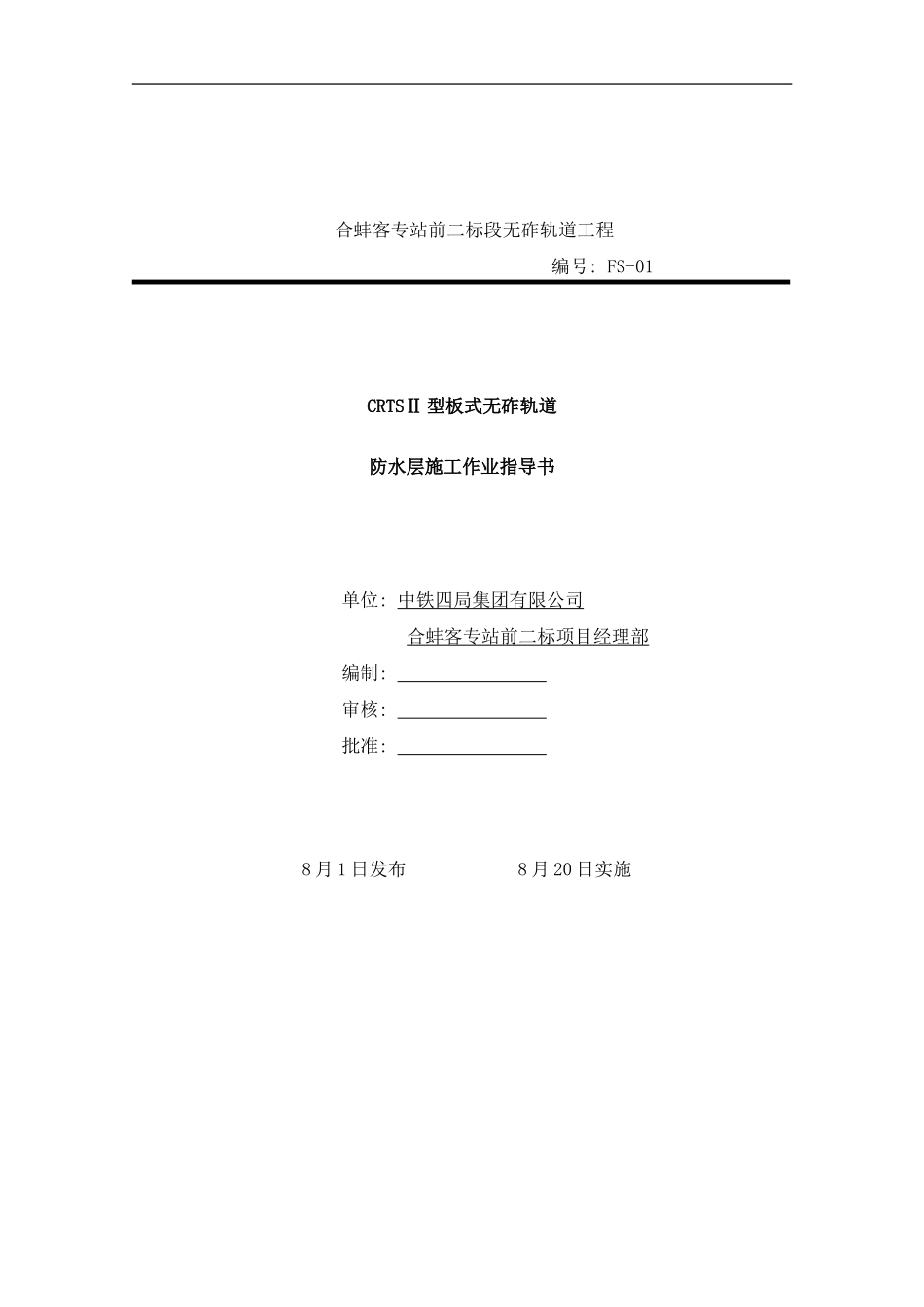

合蚌客专站前二标段无砟轨道工程编号: FS-01CRTSⅡ 型板式无砟轨道防水层施工作业指导书单位: 中铁四局集团有限公司合蚌客专站前二标项目经理部编制: 审核: 批准: 8 月 1 日发布 8 月 20 日实施下载后可任意编辑CRTSⅡ 型板式无砟轨道防水层施工作业指导书1．适用范围适用于合蚌铁路客运专线 HBZQ-2 标段桥上 CRTSⅡ 型板式无砟轨道防水层施工
2．作业准备⑴ 对所有上场人员进行培训, 要求各工序操作人员及现场管理人员熟练掌握防水层施工相关工序的施工方法及验收标准
⑵ 编制防水层材料计划, 并进行原材料进场检验
⑶ 整理出一套完整的防水层施工所需的各种表格, 包括施工原始记录表格和检验批表格, 要求技术人员熟悉表格并理解填写内容及要求
⑷ 按设计及客专公司下发关于梁面验收相关要求对梁面进行验收, 不符合要求时进行整修
⑸ 沿线路方向每隔 1km～2km 跨搭建一处上桥通道, 便于作业人员上桥施工
⑹ 施工前, 需派人到施工现场, 做现场施工条件准备, 包括了解箱梁基面质量状况和架梁、 梁面整修生产进度, 确保对防水层进度要求, 另做好现场材料贮存、 施工条件、 生活条件等
3．技术要求⑴ 桥面防水层构造如下: 防护墙内侧: 轨道板底座下采纳喷涂厚度≥2
0mm( 纯) 聚脲防水涂料; 底座板以外采纳喷涂厚度≥1
8mm( 纯) 聚脲防水涂料, ≥0
2mm 脂肪族聚氨酯面层
防护墙外侧: 采纳厚度≥2
0mm 聚氨酯防水涂料, 聚丙烯纤维网高性能混凝土保护层或防水砂浆(预制电缆槽底部)

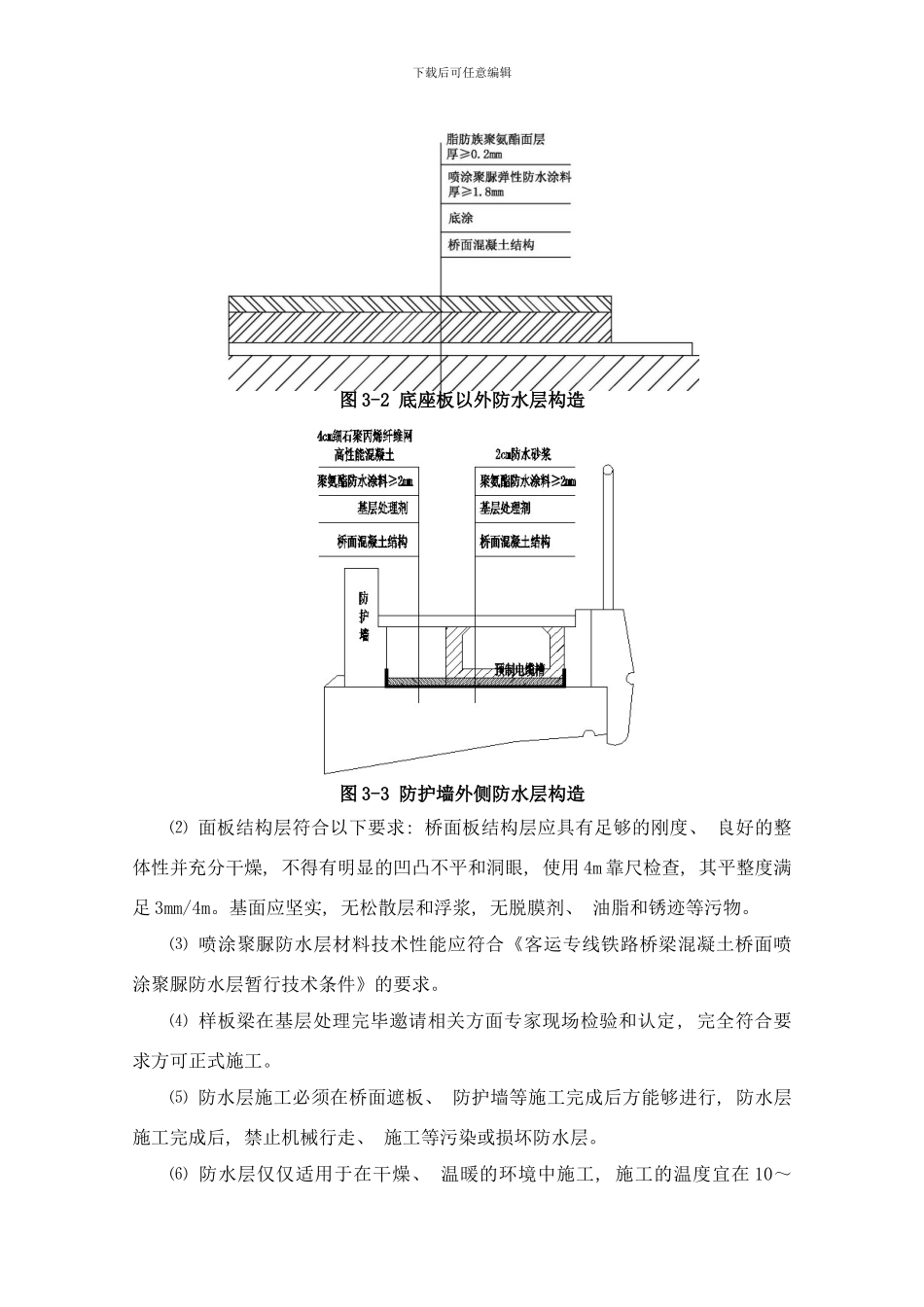

图 3-1 底座板下防水层构造下载后可任意编辑图 3-2 底座板以外防水层构造图 3-3 防护墙外侧防水层构造⑵ 面板结构层符合以下要求: 桥面板结构层应具有足够的刚度、 良好的整体性并充分干燥, 不得有明显的凹凸不平和洞眼, 使用 4m 靠尺检查, 其平整度满足 3
