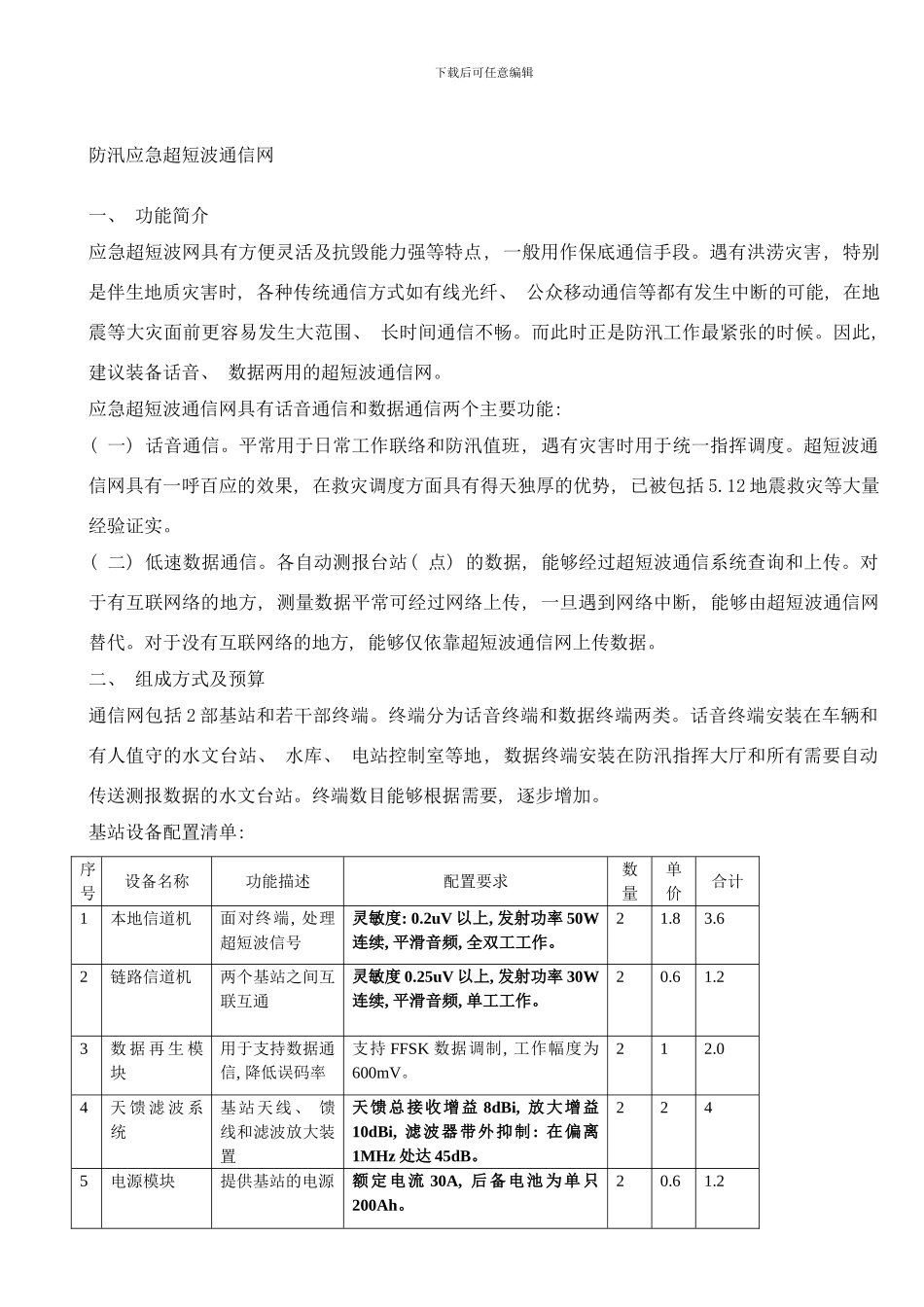

下载后可任意编辑防汛应急超短波通信网一、 功能简介应急超短波网具有方便灵活及抗毁能力强等特点, 一般用作保底通信手段。遇有洪涝灾害, 特别是伴生地质灾害时, 各种传统通信方式如有线光纤、 公众移动通信等都有发生中断的可能, 在地震等大灾面前更容易发生大范围、 长时间通信不畅。而此时正是防汛工作最紧张的时候。因此, 建议装备话音、 数据两用的超短波通信网。应急超短波通信网具有话音通信和数据通信两个主要功能: ( 一) 话音通信。平常用于日常工作联络和防汛值班, 遇有灾害时用于统一指挥调度。超短波通信网具有一呼百应的效果, 在救灾调度方面具有得天独厚的优势, 已被包括 5.12 地震救灾等大量经验证实。( 二) 低速数据通信。各自动测报台站( 点) 的数据, 能够经过超短波通信系统查询和上传。对于有互联网络的地方, 测量数据平常可经过网络上传, 一旦遇到网络中断, 能够由超短波通信网替代。对于没有互联网络的地方, 能够仅依靠超短波通信网上传数据。二、 组成方式及预算通信网包括 2 部基站和若干部终端。终端分为话音终端和数据终端两类。话音终端安装在车辆和有人值守的水文台站、 水库、 电站控制室等地, 数据终端安装在防汛指挥大厅和所有需要自动传送测报数据的水文台站。终端数目能够根据需要, 逐步增加。基站设备配置清单: 序号设备名称功能描述配置要求数量单价合计1本地信道机面对终端, 处理超短波信号灵敏度: 0.2uV 以上, 发射功率 50W连续, 平滑音频, 全双工工作。21.83.62链路信道机两个基站之间互联互通灵敏度 0.25uV 以上, 发射功率 30W连续, 平滑音频, 单工工作。20.61.23数 据 再 生 模块用于支持数据通信, 降低误码率支持 FFSK 数据调制, 工作幅度为600mV。212.04天 馈 滤 波 系统基站天线、 馈线和滤波放大装置天馈总接收增益 8dBi, 放大增益10dBi, 滤波器带外抑制: 在偏离1MHz 处达 45dB。2245电源模块提供基站的电源额定电流 30A, 后备电池为单只200Ah。20.61.2下载后可任意编辑6机柜及辅材1.6m 机柜, 安装金具等20.51.07数 据 接 口 模块数据交换, 实现超短波通信网中的数据与指挥系统平台互通包括配套软件。11.21.2合计14终端配置清单序号设备名称功能描述配置要求数量单价合计1远 程 数 据 终端用于偏远地区传送 FFSK 数据报文功 率 为 45W 间 断 工 作 , 灵 敏 度0.25uV 以上, 包含天馈线、 电源; 后备...
