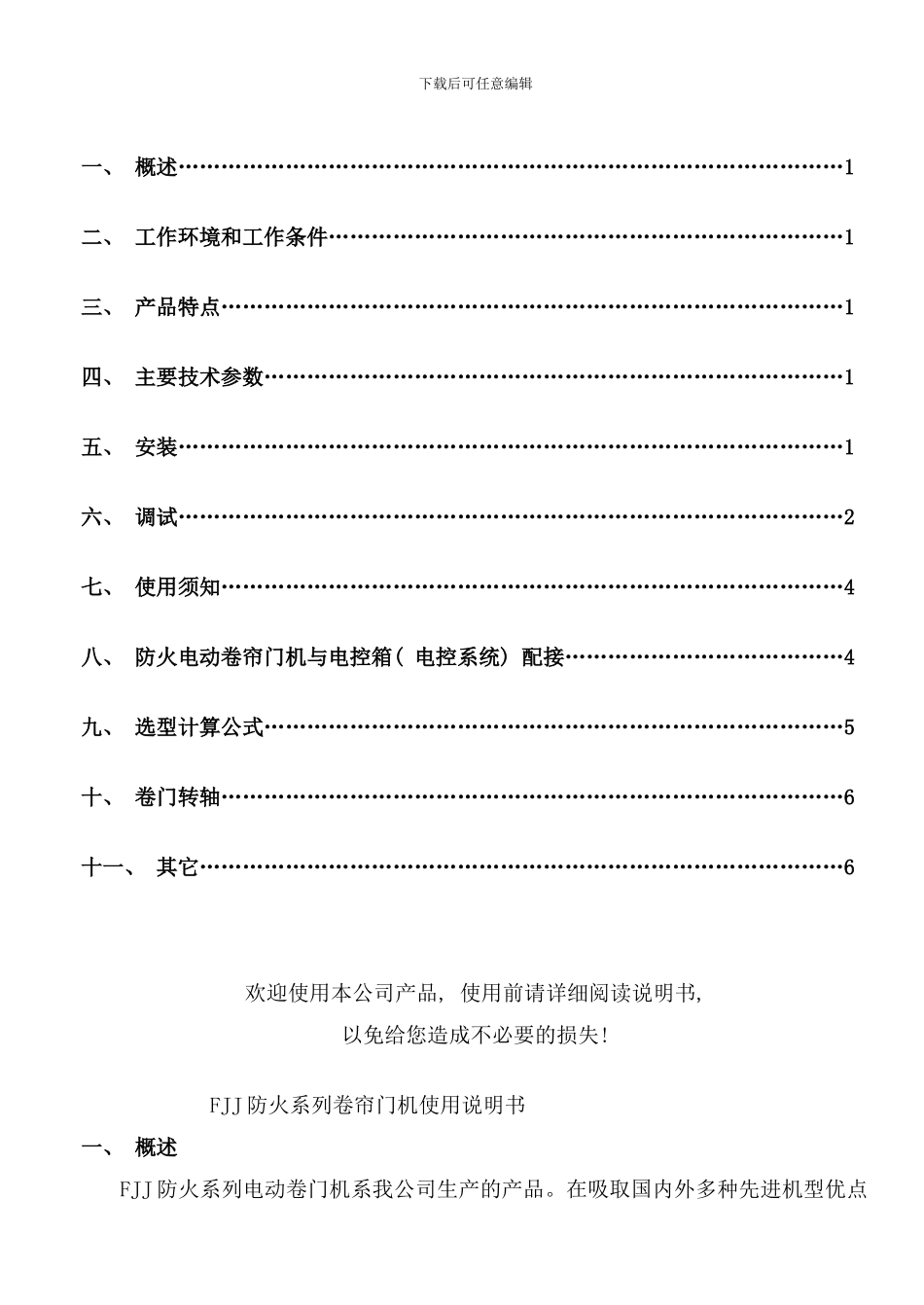

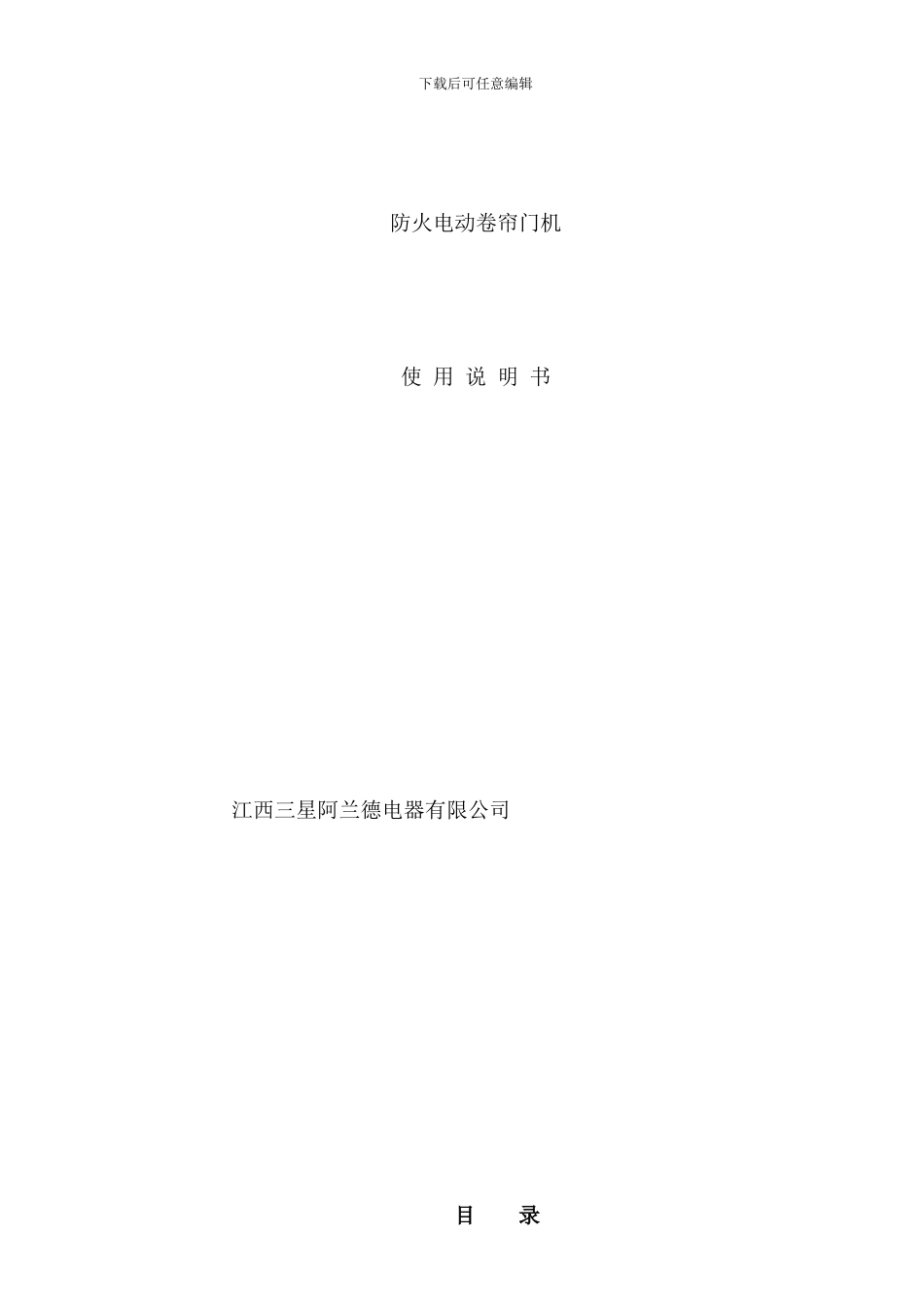

下载后可任意编辑防火电动卷帘门机使 用 说 明 书江西三星阿兰德电器有限公司目 录下载后可任意编辑一、 概述…………………………………………………………………………………1二、 工作环境和工作条件………………………………………………………………1三、 产品特点……………………………………………………………………………1四、 主要技术参数………………………………………………………………………1五、 安装…………………………………………………………………………………1六、 调试…………………………………………………………………………………2七、 使用须知……………………………………………………………………………4八、 防火电动卷帘门机与电控箱( 电控系统) 配接…………………………………4九、 选型计算公式………………………………………………………………………5十、 卷门转轴……………………………………………………………………………6十一、 其它………………………………………………………………………………6欢迎使用本公司产品, 使用前请详细阅读说明书, 以免给您造成不必要的损失! FJJ 防火系列卷帘门机使用说明书一、 概述FJJ 防火系列电动卷门机系我公司生产的产品。在吸取国内外多种先进机型优点下载后可任意编辑的基础上, 研制开发最新型电动卷帘门机, 该产品质量可靠、 功能齐全、 安装方便, 是现代建筑的理想配套产品, 本产品可用于左、 右两种安装形式。二、 工作环境和工作条件: ☆环境空气温度随季节变化。☆相对湿度为 90％( 25℃) 。☆短时间工作制, 连续运转不得超过 10 分钟。三、 产品特点: ☆造型美观精致, 结构紧密, 动力强劲; ☆采纳进口电器元件, 安全稳定; ☆噪音低, 振动小, 功耗少, 重量轻; ☆安装方便, 寿命长, 可靠性强; ☆停电时手动操作方便。四、 主要技术参数: 五、 安装:☆产品统一按右安装方法制造( 从屋内向门外看) , 若左安装须将制动壳体四个锁紧螺钉放松, 即旋转手拉链的壳体 180°后重新锁紧, 限位开关线白( 上) 黑( 下) 需对调。☆链轮支架板可按具体需要参照图 3 所示水平安装或在 0-45°范围内选择安装固定。当链轮支架板不为水平安装时, 应旋转制动壳体使环形手拉链条自然垂直向下, 同时特别注意壳体与电机端盖接合处的配合, 确定没有间隙后, 将四个螺钉( 对角均匀) 拧紧, 避开因...
