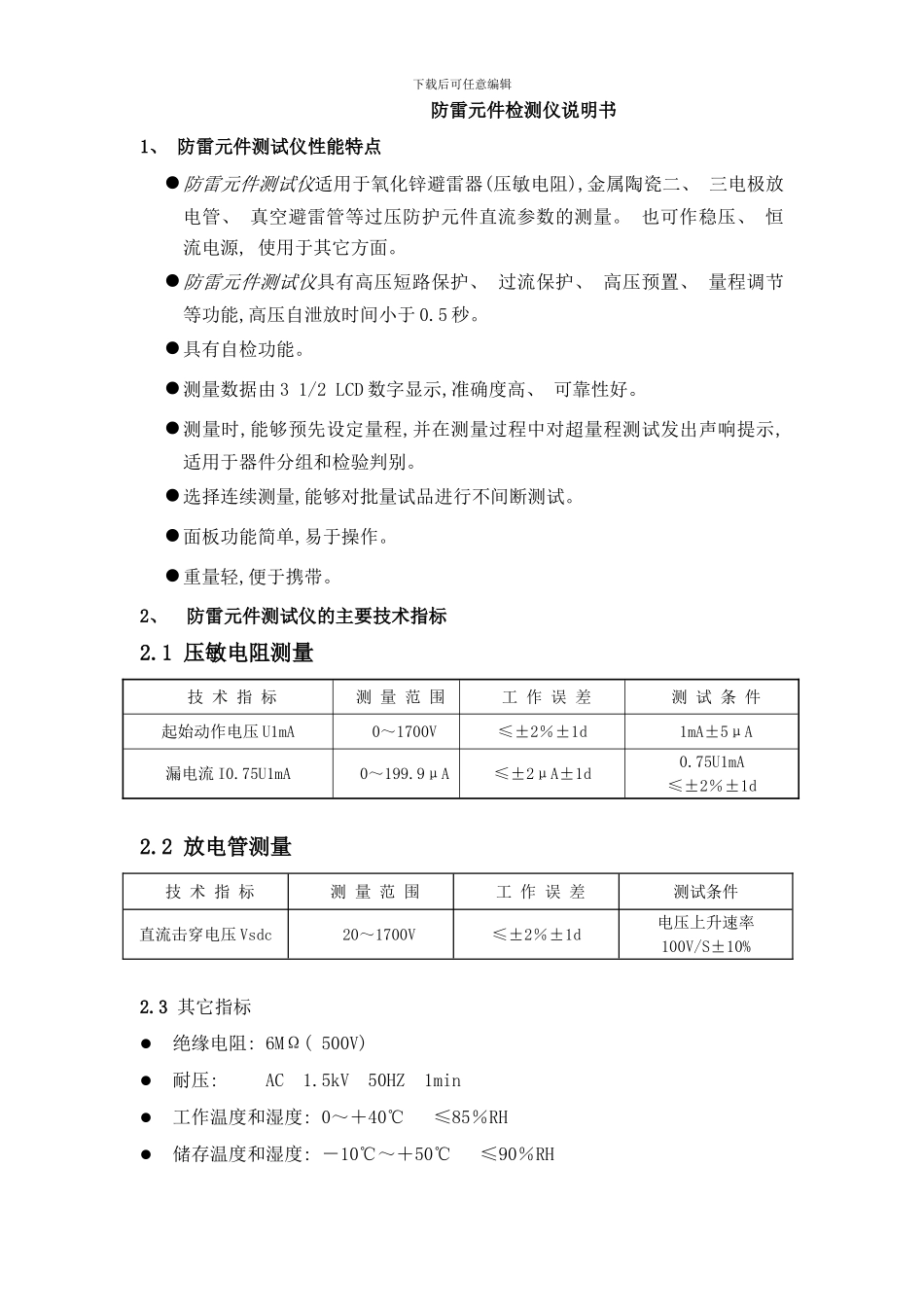

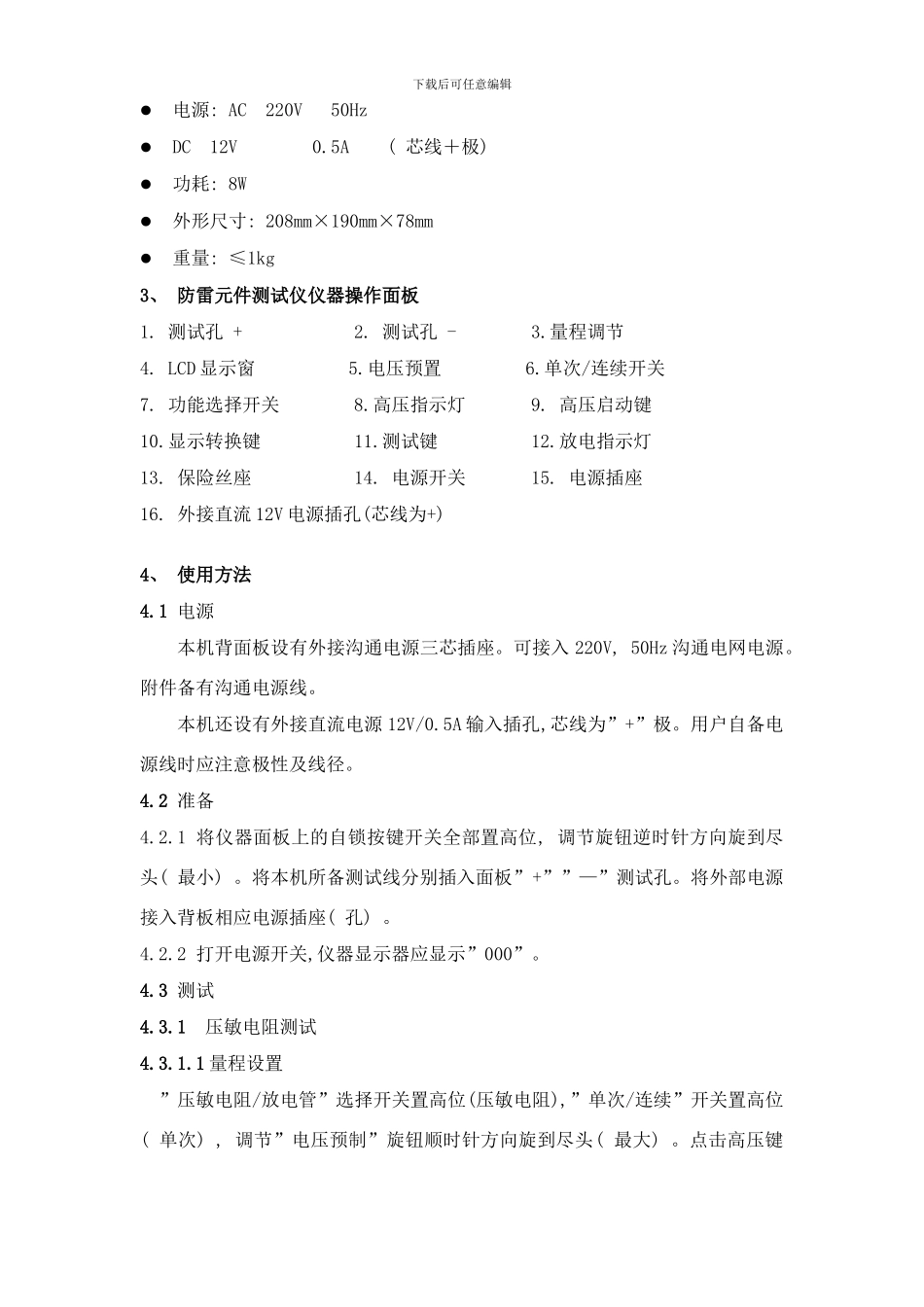

下载后可任意编辑防雷元件检测仪说明书1、 防雷元件测试仪性能特点防雷元件测试仪适用于氧化锌避雷器(压敏电阻),金属陶瓷二、 三电极放电管、 真空避雷管等过压防护元件直流参数的测量。 也可作稳压、 恒流电源, 使用于其它方面。防雷元件测试仪具有高压短路保护、 过流保护、 高压预置、 量程调节等功能,高压自泄放时间小于 0.5 秒。具有自检功能。测量数据由 3 1/2 LCD 数字显示,准确度高、 可靠性好。测量时,能够预先设定量程,并在测量过程中对超量程测试发出声响提示, 适用于器件分组和检验判别。选择连续测量,能够对批量试品进行不间断测试。面板功能简单,易于操作。重量轻,便于携带。2、 防雷元件测试仪的主要技术指标2.1 压敏电阻测量技 术 指 标测 量 范 围工 作 误 差测 试 条 件起始动作电压 U1mA0～1700V≤±2％±1d1mA±5μA漏电流 I0.75U1mA0～199.9μA≤±2μA±1d0.75U1mA≤±2％±1d2.2 放电管测量技 术 指 标测 量 范 围工 作 误 差测试条件直流击穿电压 Vsdc20～1700V≤±2％±1d电压上升速率100V/S±10%2.3 其它指标绝缘电阻: 6MΩ( 500V) 耐压: AC 1.5kV 50HZ 1min工作温度和湿度: 0～＋40℃ ≤85％RH储存温度和湿度: －10℃～＋50℃ ≤90％RH下载后可任意编辑电源: AC 220V 50HzDC 12V 0.5A ( 芯线＋极) 功耗: 8W外形尺寸: 208mm×190mm×78mm重量: ≤1kg3、 防雷元件测试仪仪器操作面板1. 测试孔 + 2. 测试孔 - 3.量程调节 4. LCD 显示窗 5.电压预置 6.单次/连续开关 7. 功能选择开关 8.高压指示灯 9. 高压启动键 10.显示转换键 11.测试键 12.放电指示灯13. 保险丝座 14. 电源开关 15. 电源插座 16. 外接直流 12V 电源插孔(芯线为+)4、 使用方法4.1 电源本机背面板设有外接沟通电源三芯插座。可接入 220V, 50Hz 沟通电网电源。附件备有沟通电源线。本机还设有外接直流电源 12V/0.5A 输入插孔,芯线为”+”极。用户自备电源线时应注意极性及线径。4.2 准备4.2.1 将仪器面板上的自锁按键开关全部置高位, 调节旋钮逆时针方向旋到尽头( 最小) 。将本机所备测试线分别插入面板”+””—”测试孔。将外部电源接入背板相应电源插座( 孔) 。4.2.2 打开电源开关,仪器显示器应显示”000”。4.3 测试4.3.1 压敏电阻测试4.3.1.1 量程设置 ”压敏电阻/放电管”选择开关置高位(压...
