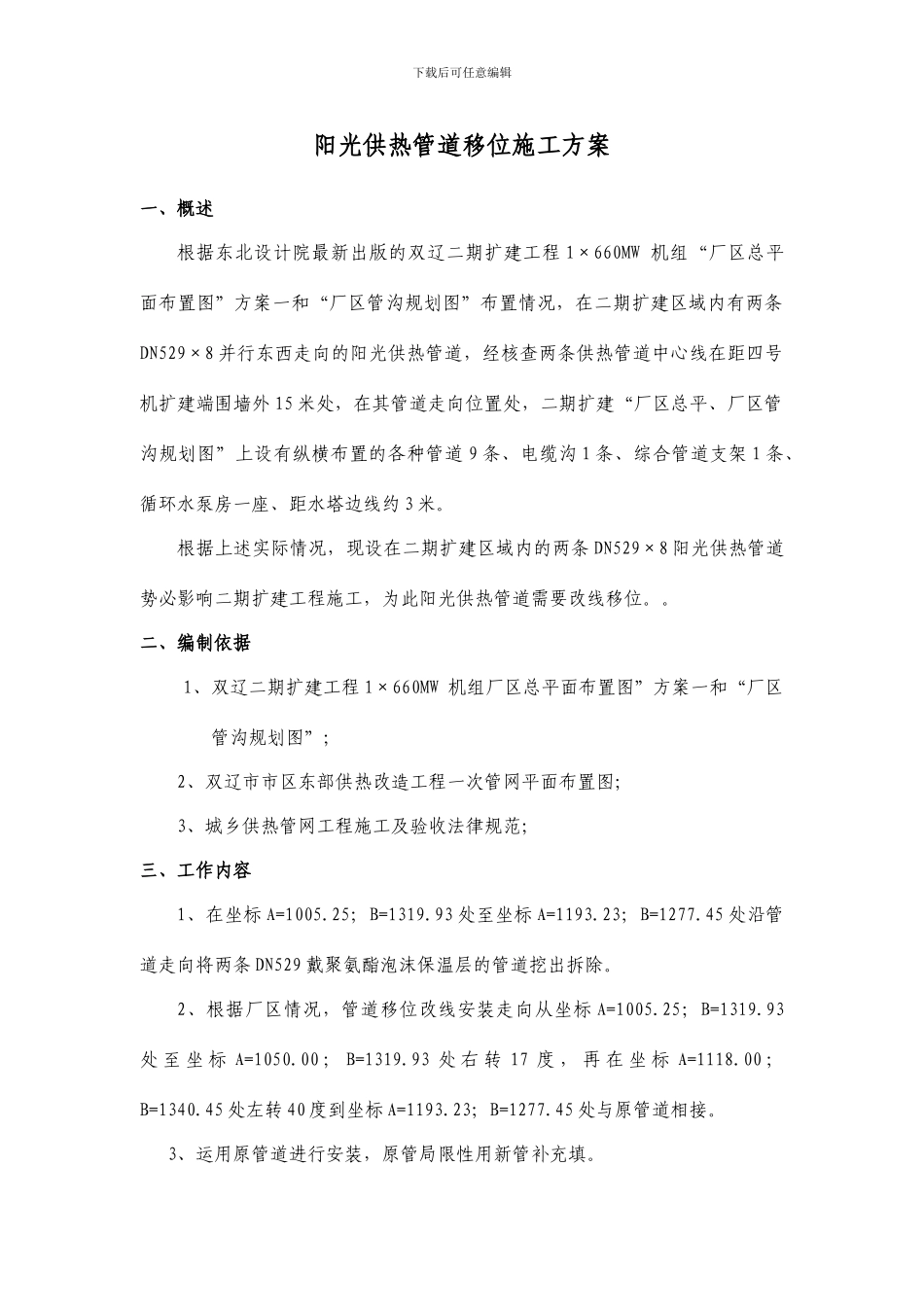

国电双辽发电有限公司二期扩建工程 1×660MW 超临界机组阳光供热管道移位施工方案批 准： 审 核： 复 审： 初 审： 编 制：施工单位：下载后可任意编辑 国电双辽发电有限公司七月六日下载后可任意编辑阳光供热管道移位施工方案一、概述根据东北设计院最新出版的双辽二期扩建工程 1×660MW 机组“厂区总平面布置图”方案一和“厂区管沟规划图”布置情况，在二期扩建区域内有两条DN529×8 并行东西走向的阳光供热管道，经核查两条供热管道中心线在距四号机扩建端围墙外 15 米处，在其管道走向位置处，二期扩建“厂区总平、厂区管沟规划图”上设有纵横布置的各种管道 9 条、电缆沟 1 条、综合管道支架 1 条、循环水泵房一座、距水塔边线约 3 米。根据上述实际情况，现设在二期扩建区域内的两条 DN529×8 阳光供热管道势必影响二期扩建工程施工，为此阳光供热管道需要改线移位。。二、编制依据1、双辽二期扩建工程 1×660MW 机组厂区总平面布置图”方案一和“厂区管沟规划图”； 2、双辽市市区东部供热改造工程一次管网平面布置图；3、城乡供热管网工程施工及验收法律规范；三、工作内容1、在坐标 A=1005.25；B=1319.93 处至坐标 A=1193.23；B=1277.45 处沿管道走向将两条 DN529 戴聚氨酯泡沫保温层的管道挖出拆除。2、根据厂区情况，管道移位改线安装走向从坐标 A=1005.25；B=1319.93处 至 坐 标 A=1050.00 ； B=1319.93 处 右 转 17 度 ， 再 在 坐 标 A=1118.00 ；B=1340.45 处左转 40 度到坐标 A=1193.23；B=1277.45 处与原管道相接。 3、运用原管道进行安装，原管局限性用新管补充填。下载后可任意编辑4、挖、填土方。四、施工准备和进度1、施工负责人及劳动力平衡项 目 负 责: 夏连明项 目 经 理: 夏连明安 全 管 理: 梁之明施工 负责人: 孙浩然工 作 人 员: 1 劳动力一览表劳动力配备序号工种人数备注1测量工12挖掘机司机23技术员14级工15普工26推土机司机17吊车司机12 施工机具一览表设备及工器具准备序号名称型号数量备注1手推车42挖掘机13乙炔1 4打夯机15经纬16水准17推土机1下载后可任意编辑8吊车13、施工进度：计划开工及竣工时间）计划开工日期：2024 年 07 月 10 日计划竣工日期：2024 年 07 月 25 日五、施工程序及施工方法1、施工程序1.1、熟悉施工图纸及有关技术资料，现场核对确认。1.2、拟定施工方法、制定施工方案，编制施工组织设...
