阻容式交直流分压器说明书样本

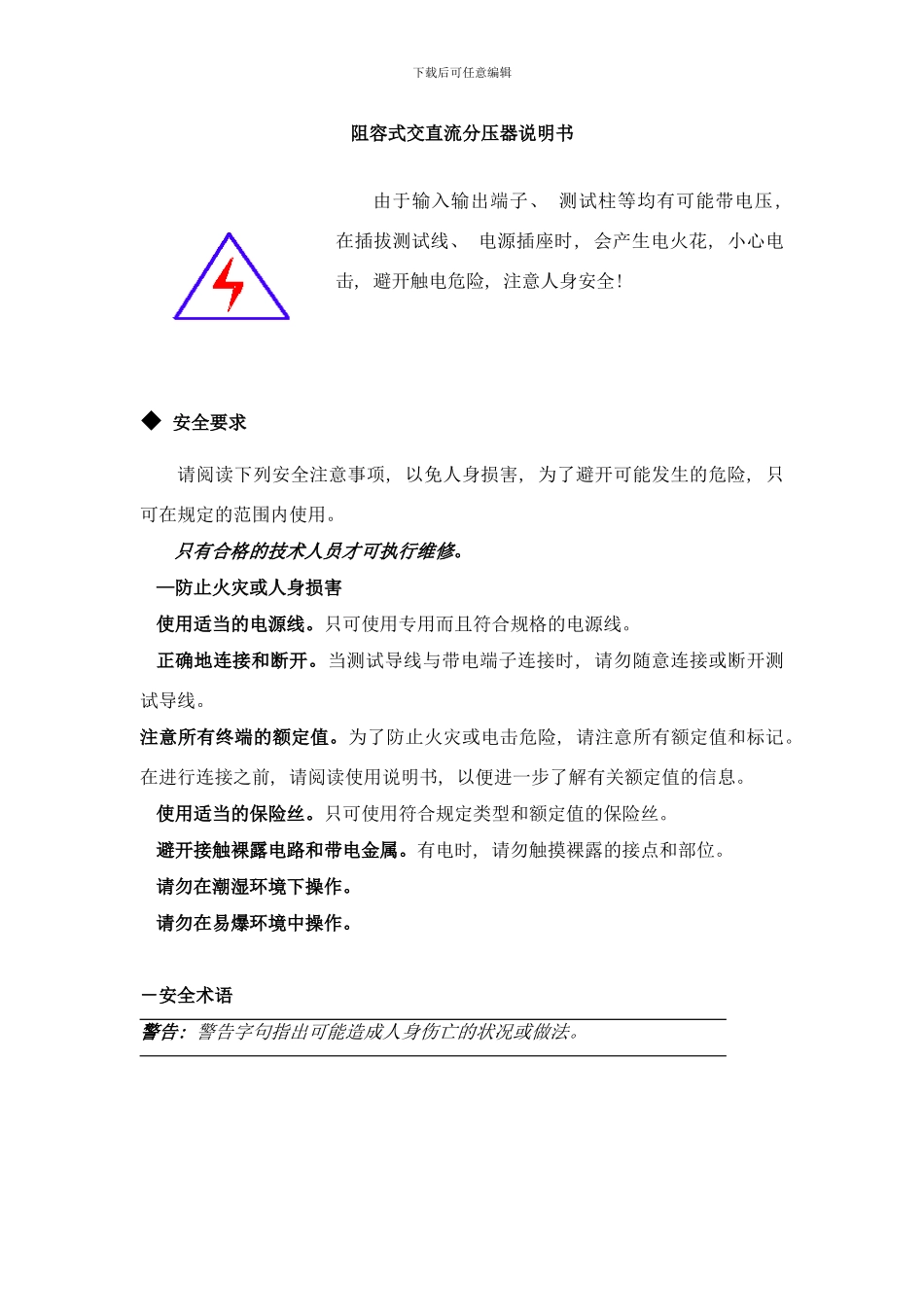

下载后可任意编辑阻容式交直流分压器说明书由于输入输出端子、 测试柱等均有可能带电压, 在插拔测试线、 电源插座时, 会产生电火花, 小心电击, 避开触电危险, 注意人身安全!  安全要求请阅读下列安全注意事项, 以免人身损害, 为了避开可能发生的危险, 只可在规定的范围内使用。只有合格的技术人员才可执行维修。—防止火灾或人身损害使用适当的电源线。只可使用专用而且符合规格的电源线。正确地连接和断开。当测试导线与带电端子连接时, 请勿随意连接或断开测试导线。注意所有终端的额定值。为了防止火灾或电击危险, 请注意所有额定值和标记。在进行连接之前, 请阅读使用说明书, 以便进一步了解有关额定值的信息。使用适当的保险丝。只可使用符合规定类型和额定值的保险丝。避开接触裸露电路和带电金属。有电时, 请勿触摸裸露的接点和部位。请勿在潮湿环境下操作。请勿在易爆环境中操作。－安全术语警告: 警告字句指出可能造成人身伤亡的状况或做法。下载后可任意编辑目 录一、 介绍…………………………………5二、 技术指标…………………………………6三、 使用说明…………………………………6四、 注意事项…………………………………7一．介绍SGB-C 系列交直流数字高压表是一种通用型高压测量仪表, 可用于电力系统、 电器、 电子设备制造部门测量工频沟通高电压和直流高电压。SGB-C 系列交直流数字高压表是由高压测量部分和低压显示仪表构成。工作时高压部分和低压仪表分开, 工作安全可靠。SGB-C 系列交直流数字高压表系便携式结构, 整机用铝合金包装箱作机壳, 使用、 携带十分方便。二．技术指标 型 号SGB-50CSGB-100CSGB-200C 量 限 AC 50 100 200下载后可任意编辑 (kV) DC 70 140 280 准确度 AC 1.0% 1.0% 1.0% DC 0.5% 0.5% 0.5% 阻 抗 R(M) 600 1600 3000 C(pF) 400 200 1501、 允许使用环境条件 温度: 20℃15℃ 相对湿度: 80%2、 外形尺寸及重量 型 号 SGB-50C SGB-100C SGB-200C外形尺寸(mm) 2002005202002008502202201160 重 量 (kg)6.59.513.5三．使用说明SGB-C 系列交直流数字高压表, 由高压分压器和低压显示表构成, 用专用电缆连接为一套完整的高压测量装置。1、 接线SGB-C 系列交直流数字高压表上端均压罩为高压端, 可直接输入被测高压, 下端有专用接地端, 供接地使用。用专用电缆连接高压分压器和低压显示表, ...
